Iec60884 appareil de contrôle de prise de prise du couple 0.25N.m de la clause 14.23.2/machine d'essai de couple débouché de prise

Iec60884 appareil de contrôle de prise de prise du couple 0.25N.m de la clause 14.23.2/machine d'essai de couple débouché de prise

  • Iec60884 appareil de contrôle de prise de prise du couple 0.25N.m de la clause 14.23.2/machine d'essai de couple débouché de prise
  • Iec60884 appareil de contrôle de prise de prise du couple 0.25N.m de la clause 14.23.2/machine d'essai de couple débouché de prise
  • Iec60884 appareil de contrôle de prise de prise du couple 0.25N.m de la clause 14.23.2/machine d'essai de couple débouché de prise
  • Iec60884 appareil de contrôle de prise de prise du couple 0.25N.m de la clause 14.23.2/machine d'essai de couple débouché de prise
  • Iec60884 appareil de contrôle de prise de prise du couple 0.25N.m de la clause 14.23.2/machine d'essai de couple débouché de prise
Iec60884 appareil de contrôle de prise de prise du couple 0.25N.m de la clause 14.23.2/machine d'essai de couple débouché de prise
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: HongCe
Certification: Calibration Certificate(cost additional)
Numéro de modèle: HC9908
Conditions de paiement et expédition:
Quantité de commande min: 1 jeu
Prix: Negotiatable
Détails d'emballage: contreplaqué
Délai de livraison: 5days (en stock)
Conditions de paiement: T/T.
Capacité d'approvisionnement: 10 /month RÉGLÉS
Contact
Description de produit détaillée
la norme: IEC60884 LE CEI 60065 et etc. Bras de la force: 0-200mm
Poids: 2.5N Couple: 0.25N.m et 0.4N.m
Prise de courant: prise polyvalente (costume pour la prise de gigaoctet et des BS), prise d'UL, prise européenne Configurez: la prise peut être remplaçable et a adapté aux besoins du client
Surligner:

appareil de contrôle de prise

,

appareil de contrôle électrique de prise

Iec60884 prise de la clause 14.23.2 - appareil de contrôle de couple de débouché





L'information produit

L'appareil de contrôle est se conforme au CEI 60884-1 2013 clauses 14.23.2, clause 22,3 du CEI 60335-1, IEC60065 clause 15.4.1 et schéma 11 et ainsi de suite.

Il est employé pour examiner la force de tension de l'insertion. Un dispositif équipé de goupilles prévues pour être présenté dans les prise-débouchés fixes n'imposera pas la tension anormale à ces prise-débouchés.



Clause standard

L'équipement est inséré dans une prise fixe – débouché étant conforme à cette norme, la prise – débouché est pivoté autour d'un axe horizontal par l'axe de la prise vivante – contacts à une distance de 8mm derrière le visage d'engagement de la prise – débouché et parallèle à ce visage d'engagement.

Le couple supplémentaire qui doit être appliqué à la prise – débouché afin de maintenir le visage d'engagement dans le plan vertical ne dépassera pas 0.25Nm.



Structure

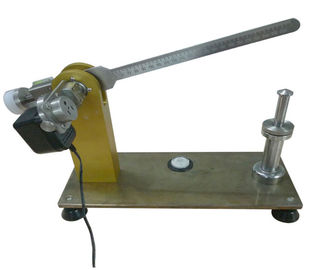

Iec60884 appareil de contrôle de prise de prise du couple 0.25N.m de la clause 14.23.2/machine d'essai de couple débouché de prise 0

1 – contrepoids

2 – bulle de mesure

3 – bulle de niveau

4 – poids de mesure

5 – vis de règlement de taille

6 – tige de soutien



Paramètres :



poids 2.5N*1, 1N*1
Prise UL plug*1, plug*1 européen, plug*1 polyvalent
Se conforme à la norme IEC60884, VDE0620, IEC60598, IEC60065Fig11
Bras de la force 0-200mm
La distance de la surface de contact et l'axe de la surface 8mm



Étapes d'opération



  1. Mettez le dispositif sur une table de niveau, et ajustez le dispositif sur horizontal.

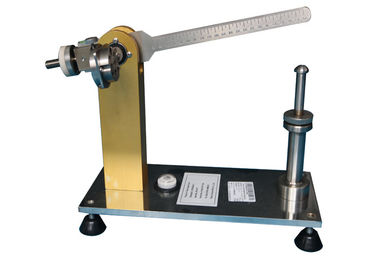

Iec60884 appareil de contrôle de prise de prise du couple 0.25N.m de la clause 14.23.2/machine d'essai de couple débouché de prise 1

      2.Hang les 4 - le poids de mesure sur le bras d'équilibre, et ajustent les 5 – la vis réglementaire de taille, font le bras d'équilibre dans horizontal. Quand bras d'équilibre dans horizontal, bulle d'air de 2 – bulle de niveau en position centrale.

      3.Remove les 4 - le poids de mesure, ajustent le 1 – position de contrepoids, maintiennent le bras d'équilibre dans la position horizontale. Et faites le bras d'équilibre garder une distance environ 1mm aux 6 - soutenez la tige.



       4.Install l'échantillon d'essai sur le dispositif, serrent la vis. Maintenant le bras d'équilibre.

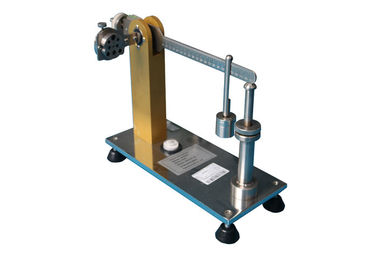

       Iec60884 appareil de contrôle de prise de prise du couple 0.25N.m de la clause 14.23.2/machine d'essai de couple débouché de prise 2

       5.Hang les 4 - le poids de mesure tout bien pesé arment. Ajustez la position de 4 - le poids de mesure, enregistrent la position où faites le niveau de bras d'équilibre, bulle d'air de 2 – bulle de mesure dans la position centrale, bras d'équilibre gardent la distance de 1mm à 6 - soutenez la tige. Dites la position située à 10.3cm.



       6. Serrez à la clé dynamométrique la mesure

      (1) le poids approprié est accroché sur l'échelle inférieure.

      (2) déplacent le poids lentement jusqu'à ce que le bras d'équilibre soit dans un état horizontal.

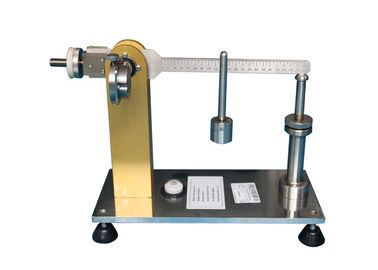

Iec60884 appareil de contrôle de prise de prise du couple 0.25N.m de la clause 14.23.2/machine d'essai de couple débouché de prise 3

7. Couple de l'échantillon appliqué à la prise : Poids de la valeur d'échelle X

Par exemple : Couple : 0.12mX2.5N=0.3Nm

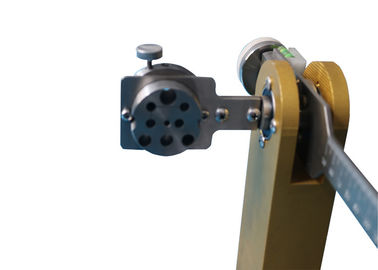

Iec60884 appareil de contrôle de prise de prise du couple 0.25N.m de la clause 14.23.2/machine d'essai de couple débouché de prise 4
