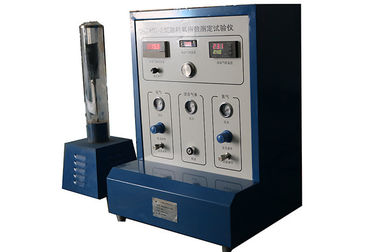

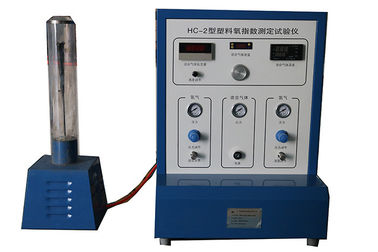

Équipement de test en plastique ISO4589-1, machine de méthode d'index de l'oxygène d'essai brûlante de comportement

Machine d'essai brûlante en plastique de comportement de l'équipement de test ISO4589-1 de méthode d'index de l'oxygène

Standard

Elle est basée sur la Plastique-détermination ISO4589-1 du comportement brûlant par l'oxygène index-part1 : Conseils et la Plastique-détermination ISO4589-1 du comportement brûlant par l'oxygène index-part1 : Essai de température ambiante.

Application

L'appareil convient à l'essai de la combustion d'index de l'oxygène et le spécimen que l'épaisseur du spécimen est moins de 10.5mm peut se tenir droit et auto-attaché dans l'oxygène et l'écoulement mélangé par azote dans les conditions d'essai spécifiques. L'endroit d'essai où l'index minimum de concentration en oxygène exigé pour la combustion de l'échantillon est maintenu. Il s'applique également à l'échantillon avec un plus grand que 100kg/m matériel solide homogène de la densité apparente, un matériel stratifié ou un matériel de mousse, et quelques matériaux de mousse dont la densité apparente est moins de 100kg/m en oxygène et écoulement mélangé par azote dans des conditions d'essai spécifiques. La zone d'essai où l'index minimum de concentration en oxygène exigé pour la combustion de l'échantillon est maintenu.

 Paramètre

Installation

1.Users devrait lire la norme ISO4589-1 soigneusement, être familiarisé avec et maîtriser les conditions de divers index d'essai dans la norme, comprendre la composition de l'équipement, et savoir l'équipement répond aux exigences des paramètres.

Dans cet essai, l'ajustement de la méthode de l'opération de l'opérateur et les paramètres a une grande influence sur les résultats d'essai. L'essayeur devrait lire la norme soigneusement et opérer strictement selon les conditions et les étapes du standard afin de rendre l'essai qu'on peut répéter.

Dans cet essai, l'ajustement de la méthode de l'opération de l'opérateur et les paramètres a une grande influence sur les résultats d'essai. L'essayeur devrait lire la norme soigneusement et opérer strictement selon les conditions et les étapes du standard afin de rendre l'essai qu'on peut répéter.

la boîte de contrôle 2.The de l'équipement témoin est placée sur une table appropriée d'opération et le cylindre de combustion est placé dans une boîte scellée avec un ventilateur d'extraction. Connecte le cylindre de combustion et le thermocouple dans la boîte de contrôle et la connexion du tube électrique de chauffage, la ligne de connexion entre le refroidisseur de semi-conducteur et la boîte de contrôle, relient l'alimentation d'énergie de la boîte de contrôle 220V.

le tube 3.A en caoutchouc est utilisé pour relier l'extrémité à basse pression de la valve de décompression sur le cylindre d'oxygène à l'interface sur la boîte de contrôle, et la connexion entre l'extrémité à basse pression de la valve de décompression sur le cylindre d'azote et l'interface sur la boîte de contrôle. Un tuyau en plastique avec l'attachement aléatoire 8MM est utilisé pour relier l'interface rapide dans la boîte de contrôle et sous le cylindre de combustion.

4.Insert la tête du capteur de température de thermocouple (fil de bleu environ de 2MM de diamètre) dans un petit trou dans le plat en aluminium sous le cylindre.

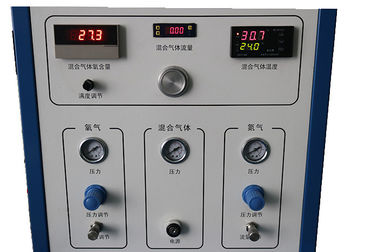

5.When l'alimentation d'énergie en équipement est allumé, le capteur de température, le chauffage et le travail de système de réfrigération automatiquement, et la température du ℃ ±2 ℃.It des portées 23 de cylindre de combustion peut tourner l'oxygène sur le panneau de commande et ajuster le bouton de pression du réducteur de pression d'azote, et observe l'indicateur de pression sur le panneau pour faire l'oxygène sur le panneau et l'indicateur de pression d'azote 0.1MP.

la maille du plat 6.The perforée par attachement aléatoire et en métal sont montées dans le cylindre de combustion. Aux perles en verre humaines, installez la maille poreuse en métal de plat de couche supérieure. Selon l'échantillon à examiner, choisissez le montage approprié témoin pour être installé sur la tige de soutien à employer.

Détermination du débit total des gaz mélangés

la norme 7.The spécifie que le débit du gaz mélangé dans le cylindre de combustion est 40±2mm/s.

Formule pour calculer tout le débit des gaz mélangés : Q=V.S

Dans la formule : Q : débit de gaz de mélange V : vitesse S de gaz de mélange : secteur de section de cylindre de combustion

Le diamètre du cylindre de combustion de l'équipement est de 80 millimètres.

Q=0.04 ² xπx0,04x60x1000=12.05±0.6L/MIN

(si le diamètre du cylindre change, tout le débit du mélange doit être recalculé)

l'oxygène 8.Adjust ajustant le bouton, font l'oxygène couler dans 12.05L/MIN sous la pression 0.1MP. La valeur de témoin du débitmètre de masse est 12,05. Quand la température sur le thermomètre est stable 23 au ℃ du ℃ ±2, la valeur de témoin du mètre satisfait de l'oxygène devrait être ajustée sur 99.8-99.9, qui peuvent être ajustés par la petite résistance variable sur la table de contenu d'oxygène avec le petit ouvreur de l'attachement aléatoire.

En arrêtant l'oxygène ajustant le bouton et ouvrant l'azote ajustant le bouton, le taux de débit d'azote peut atteindre 12,05 l/min sous la pression 0.1MP, c.-à-d., la valeur de témoin du débitmètre de masse est 12,05. Quand la température sur le thermomètre est stable 23 au ℃ du ℃ ±2, la valeur du mètre satisfait de l'oxygène devrait être exprimée en tant que 0-0.1.

Examen

1. Préparez 15 échantillons ou plus selon la norme.

Préparation d'échantillon

Préparation des échantillons matériels Auto-attachés

Utilisant le couteau aléatoire d'haltère d'annexe pour couper l'individu attachez le matériel que les besoins d'être examiné dans 15 morceaux ou plus avec la poinçonneuse ou emploient d'autres méthodes pour couper 15 morceaux de matériel support ou de plus d'individu à employer.

Préparation des échantillons matériels non-individu-attachés

Coupez les échantillons de matériaux non-individu-attachés à 15 morceaux ou plus du spécimen de 140x50mm par des ciseaux ou d'autres méthodes.

2. Choisissez le montage approprié de spécimen selon la norme et installez-le sur le cadre de soutien dans le cylindre de combustion.

3.Install le spécimen, couvrent le tube de verre, et couvrent l'extrémité supérieure de la couverture d'écoulement.

4. Selon le programme d'essai, le gaz de mélange avec 12 l/min débit, la pression de l'oxygène sur le panneau de commande et la pression d'azote sont 0,1 MP.The débit de l'oxygène et l'azote est déterminé par l'index connu et inconnu de l'oxygène de l'échantillon.

Quand l'index de l'oxygène du matériel est connu et doit être confirmé par la combustion et si l'index connu de l'oxygène est 25, selon la norme, la longueur de la flamme écartant vers le bas est enregistré par le chronomètre. Si le temps de propagation n'est pas asse'ou la flamme est éteinte de la manière, l'oxygène devrait être augmenté, et l'azote devrait être augmenté.

Quand l'index de l'oxygène du matériel est inconnu, il est nécessaire de commencer par un index de l'oxygène de 18 :

Prenez la valeur initiale de contenu d'oxygène en tant que 18,0, tout le débit du gaz mélangé est de 12,05 l/min. observent la la température du contrôleur sur le panneau de commande si s'il est 23 au ℃ du ℃ ±2, la température du gaz de mélange est stable 23 au ℃ du ℃ ±2, et l'échantillon est mis à feu après 30 S. selon la norme, la longueur de la flamme écartant vers le bas est enregistré par le chronomètre. Si le temps de propagation n'est pas asse'ou la flamme est éteinte de la manière, l'oxygène devrait être augmenté, et l'azote devrait être augmenté.

5.It est si la température d'indication du thermomètre sur le panneau de commande est 23 au ℃ ±2 ℃.if que la température est plus basse que 23 ℃ observé du ℃ ±2, le bouton de chauffage devrait être ouvert pour chauffer le gaz de mélange, de sorte que le gaz de mélange puisse être mis à feu 23 au ℃ ±2 ℃.If la température du gaz de mélange est 23 ℃ du ℃ ±2, l'échantillon devrait être mis à feu après 30 S.

6. Un bec de la bougie withф2mm est installé (le réservoir de butane sera acheté par l'utilisateur). Ajustez la quantité de gaz dans le secteur de butane et mettez à feu la flamme de bec de sorte que la longueur de la flamme soit 16 ±4 millimètre et le spécimen soit mis à feu selon la méthode et le temps prescrits par la norme.

7. Si le spécimen ne peut pas être mis à feu, augmenter l'écoulement de l'oxygène, ou réduire l'écoulement de l'azote en même temps. Selon les exigences du standard, augmentant la concentration en oxygène du mélange. Si l'oxygène est ajouté ou réduit, le même montant d'azote devrait être réduit ou augmenté simultanément pour s'assurer que tout le débit du mélange est maintenu à 12,05 l/min.

8.Burning : Après allumage, le temps de combustion a été enregistré avec le chronomètre et la longueur de combustion a été observée, et la représentation de combustion d'un échantillon simple a été évaluée selon la norme.

9. Déterminez une augmentation ou une diminution de la concentration en oxygène du gaz mélangé basé sur un essai simple, et procédez au prochain essai.

10. Selon les conditions et les étapes du standard, accomplissez l'essai des échantillons restants, calculez la teneur en K, et selon l'écart type de l'échantillon.

Diagramme de schéma électrique (image jointe)
