Système de test électrique de vibration de l'information visuelle audio avec l'amplificateur de puissance, le contrôleur et le ventilateur

Système de test électrique de vibration de l'information visuelle audio avec l'amplificateur de puissance, le contrôleur et le ventilateur

  • Système de test électrique de vibration de l'information visuelle audio avec l'amplificateur de puissance, le contrôleur et le ventilateur
Système de test électrique de vibration de l'information visuelle audio avec l'amplificateur de puissance, le contrôleur et le ventilateur
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: HongCe
Certification: Calibration certificate(cost additional)
Numéro de modèle: DC-2000
Conditions de paiement et expédition:
Quantité de commande min: 1 jeu
Prix: Negotiation
Détails d'emballage: contreplaqué
Délai de livraison: 30 JOURS
Conditions de paiement: L / C, T / T
Capacité d'approvisionnement: 10 jeux par mois
Contact
Description de produit détaillée
Force de sinus de générateur de vibration: 2000kgf (20000N) Plage de fréquence de générateur de vibration: 5~3000Hz
Efficacité d'amplificateur de puissance: >95 % Plage de fréquence d'accéléromètre: 0.3-8000Hz±10%
Surligner:

matériel d'essai audio

,

équipement d'essai de chute

Système de test électrique de vibration d'essai visuel de l'information d'audio du CEI 60065





Système de test électrique DC-2000 de vibration



L'information produit :

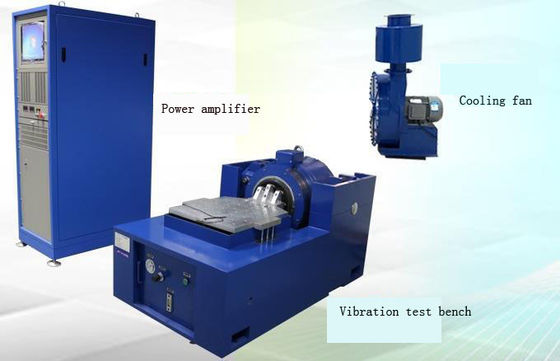

Le système de test de vibration se compose de quatre parts : banc d'essai de vibration, amplificateur de puissance, contrôleur et ventilateur.

Système de test électrique de vibration de l'information visuelle audio avec l'amplificateur de puissance, le contrôleur et le ventilateur 0



1. Banc d'essai de vibration

Le principe de fonctionnement de la table vibrante :

Le conducteur de activation est conduit par la force électromagnétique dans le champ magnétique. Quand le cercle dynamique dans le circuit magnétique du banc vibrant électromagnétique passe le signal de courant alternatif, une force passionnante est produite dans le circuit magnétique.



Système de test électrique de vibration de l'information visuelle audio avec l'amplificateur de puissance, le contrôleur et le ventilateur 1





Système de test électrique de vibration de l'information visuelle audio avec l'amplificateur de puissance, le contrôleur et le ventilateur 2



Cercle dynamique :

La plupart de part importante de la table électrique de vibration est le cercle dynamique, le cercle dynamique est un système actif. Il conduit la bobine qui est placée dans l'entrefer fonctionnant produit par le système de circuit magnétique, pour réaliser librement à travers des vibrations en activant la bobine d'entraînement.



Système de test électrique de vibration de l'information visuelle audio avec l'amplificateur de puissance, le contrôleur et le ventilateur 3Système de test électrique de vibration de l'information visuelle audio avec l'amplificateur de puissance, le contrôleur et le ventilateur 4

Bobine d'excitation :

La bobine d'excitation de la table vibrante électrique est divisée en excitation supérieure et excitation inférieure. Les deux ainsi que les champs magnétiques mutuellement perpendiculaires dynamiques de la forme de bobine deux. Les bobines sont coupées entre eux pour produire de la force d'induction magnétique une fois activées, de cette façon, le banc de vibration produit de la force passionnante exigée par la coupure entre la bobine dynamique et l'excitation.



Système de test électrique de vibration de l'information visuelle audio avec l'amplificateur de puissance, le contrôleur et le ventilateur 5

2. Amplificateur de puissance

Le principe de fonctionnement de l'amplificateur de puissance : le courant alternatif Triphasé est isolé par le transformateur de fréquence de puissance, le mâle est envoyé au filtre triphasé de plein-pont, et alors l'approvisionnement d'alimentation CC De bas-ondulation est envoyé au transformateur de H-pont par le condensateur filtrant, et aux passages de vague de tension de sortie "copie normale" et la bobine d'obstruction commune de mode, et est filtré et sortie à la table vibrante.



Système de test électrique de vibration de l'information visuelle audio avec l'amplificateur de puissance, le contrôleur et le ventilateur 6

3. Partie commande

Notre contrôleur emploie l'algorithme le plus avancé de cadre et de contrôle du DSP du monde, processeur à point mobile à 32 bits de 450MHz DSP, les 24 bits performant CDA, jusqu'à la dynamique 130dB, assurant la qualité fiable de contrôle. En même temps, le contrôleur peut te fournir le module le plus complet de logiciel de gestion de vibration, incluant : choc aléatoire, sinusoïdal, classique, recherche et angle de saturation de résonance, contrôle de spectre de réponse de choc, sinus plus aléatoire, sinus plus le sinus, aléatoire plus la reproduction aléatoire et à long terme de forme d'onde et d'autres caractéristiques d'accessibilité. Chaque module de fonction fournit des fonctions de base et facultatives, et l'utilisateur peut adapter les fonctions aux besoins du client priées comme nécessaires.



Système de test électrique de vibration de l'information visuelle audio avec l'amplificateur de puissance, le contrôleur et le ventilateur 7



(Les unités ci-dessus peuvent être établies dans la boîte d'amplificateur de puissance pour l'opération globale ou peuvent être placées séparément)



4. Partie supérieure du comptoir verticale d'expansion



Système de test électrique de vibration de l'information visuelle audio avec l'amplificateur de puissance, le contrôleur et le ventilateur 8



Paramètres :



Générateur de vibration (DC-2000)
Force de sinus 2000kgf (20000N)
Force aléatoire 2000kgf (20000N)
Force d'impact 4000kgf (40000N)
Plage de fréquence 5~3000Hz
Déplacement continu (amplitude) 0-51mm, préréglage
Fréquence d'isolement de vibration 2.5Hz
Fréquence de résonance du niveau un 2600±5%Hz
Vis de partie supérieure du comptoir 17*M10
Fuite de flux magnétique <1mt>
Vitesse maximale 2m/s
Accélération maximum 980m/s2 (100g)
La masse équivalente des pièces mobiles 20kg
Diamètre dynamique de bobine Φ280mm
Max. Loading 300Kg
Poids 2695kg
Amplificateur de puissance de commutation (KA-21)
Sortie d'amplificateur 21KVA
Tension de sortie évaluée 120Vrms
Rapport de signal-bruit >65dB
Efficacité d'amplificateur de puissance >95%
Protection de système Protection de la température, protection de sur-déplacement, protection de surtension, protection de surintensité, protection de sousvoltage, protection externe, protection de défaut de logique
Dimensions 1800*900*800mm
Poids 450kg
Partie supérieure du comptoir verticale d'expansion (TB-1010)
Taille de Tableau 1000mm×1000mm
Poids de Tableau 60kg
La plus haute fréquence 200Hz
Tableau de niveau (S-1010) facultatif
Taille de Tableau 1000mm×1000mm
Poids de Tableau 60kg
La plus haute fréquence 200Hz
Ordinateur et accessoires relatifs
Centre serveur Lenovo
Moniteur Adapté aux besoins du client selon la position réservée de la chambre électrique
Fan (FJ-2000)
Puissance de fan 7.5KW
Volume de l'air 0.71M3/s
Pression de vent 3.5Kpa
Dimensions 500*300*200mm
Longueur de conduit 4m
Poids 140kg
Accéléromètre (JF)
Sensibilité 150pc/g
Plage de fréquence 0.3-8000Hz±10%
Chaîne de mesure 2000g
Résistance à l'impact 2500g
Longueur de la ligne 5m
Température de fonctionnement -40-150℃
Poids 35Gram
Méthode d'installation M5




Système de test électrique de vibration de l'information visuelle audio avec l'amplificateur de puissance, le contrôleur et le ventilateur 9



Système de test électrique de vibration de l'information visuelle audio avec l'amplificateur de puissance, le contrôleur et le ventilateur 10



Système de test électrique de vibration de l'information visuelle audio avec l'amplificateur de puissance, le contrôleur et le ventilateur 11
