| Lieu d'origine: | La Chine |
| Nom de marque: | HongCe |
| Certification: | calibration certificate(cost additional) |
| Numéro de modèle: | HK1504 |
| Quantité de commande min: | 1 jeu |
|---|---|
| Prix: | Negotiatable |
| Détails d'emballage: | contreplaqué |
| Délai de livraison: | 45 jours |
| Conditions de paiement: | T/T. |
| Capacité d'approvisionnement: | 10 /month RÉGLÉS |
| la norme: | IEC60669 | Examinez l'échantillon: | Commutateurs de lampe lestés par individu |
|---|---|---|---|
| Contrôle: | Contrôle de PLC | gare: | 3 stations |
| Examinez la course: | 0.1~100mm | Vitesse d'essai: | 0.1~200mm/s |
| Surligner: | Équipement d'essai léger,essai d'appareil d'éclairage |
||
L'individu IEC60669-1 a lesté l'appareil de contrôle de rupture complètement automatique de résistance de capacité de contrôle de PLC de commutateurs de lampe
Lancement de produit :
Ce dispositif convient à casser l'essai de durée de capacité et de fonctionnement normal des commutateurs destinés aux charges de lampe lestées par individu. Les commutateurs destinés aux charges de (SBL) de lampe lestées par individu résisteront, sans usage excessif ou tout autre effet néfaste, les contraintes électriques et thermiques se produisant quand l'individu de contrôle a lesté des circuits de lampe. Pour vérifier si le commutateur a soutenu courber ni la soudure des contacts se produisent, en entre en contact avec le phénomène d'adhérence ou le phénomène à long terme de fermeture ou de séparation, pour examiner si usage excessif ou d'autres conséquences néfastes.
Ce système est conçu et fabriqué selon le niveau d'IEC60669-1 : 2017 clause 19,3 et IEC60669-2-1 : clause 2015 19,109. C'est un système de test complètement automatique basé sur la lisibilité d'essai d'un commutateur avec une tension évaluée de 250V, y compris un système de contrôle industriel intelligent (oscilloscope intégré), un appareil de contrôle de résistance de commutateur, et une boîte auto-lestée de charge de lampe. (Le commutateur avec la tension évaluée de 130V doit être séparément configuré avec la boîte auto-lestée de charge de lampe)
Caractéristique du produit :

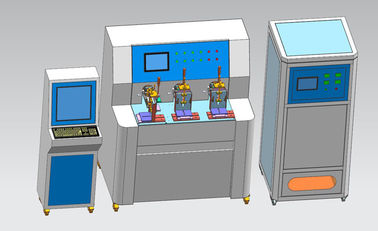

1. Le système se compose d'un système de contrôle industriel intelligent, d'un appareil de contrôle de résistance de commutateur, et d'une boîte auto-lestée de charge de lampe. Parmi eux, l'appareil de contrôle de la vie de commutateur et la boîte auto-lestée de charge de lampe peuvent être utilisés séparément.

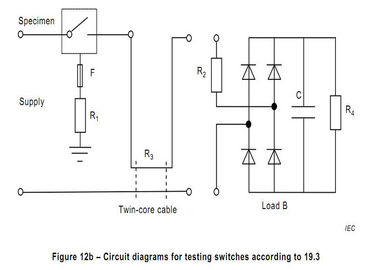

2. Le système de contrôle industriel intelligent est principalement pour IEC60669-1 : la clause 2017 19,3, oscilloscope intégré, quand l'interrupteur de lampe de LED est mis en marche, il peut rassembler la tension, courant, la valeur de crête actuelle I valeursmaximales et intégrales I2 t de ce circuit, et peut forme d'onde de courant de sortie. Et par le calcul de système, comparé aux données standard, faites un jugement qualifié ou sans réserve.
3. L'appareil de contrôle de la vie de commutateur se compose de trois mécanismes linéaires indépendants et d'un système de contrôle électrique. Il peut utilisé pour examiner la capacité de fabrication et de freinage du commutateur linéaire (bouton, balancier, type de bateau, cabillot) et d'essai de fonctionnement normal. La machine est conduite par le moteur servo et commandée par le PLC. Elle peut placer les temps d'essai, la vitesse d'essai, le temps de la période de la période de "ON" (25+5 0%) "OFF" (750 -5%) et la course d'essai. Avec le port de connexion de charge, différentes charges d'essai peuvent être reliées comme nécessaire, comme la charge de lampe à filament de tungstène, la charge et ainsi de suite extérieurement lestée de lampe, charge de TV, charge inductive, charge capacitive, charge de moteur.

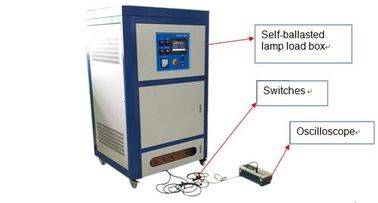

4. Le saumon fumé de charge lesté par individu a été préréglé avec des conditions de charge standard avant expédition. Tant que la tension d'essai est ajustée sur 250V~, l'opérateur appuie sur le bouton de commutateur avec le même courant évalué que le commutateur à examiner, et sa puissance évaluée, forme d'onde d'impulsion, jefont une pointe et I rassemblement de2 t les conditions correspondantes de la norme. La machine entière a 3 canaux, seulement pour des commutateurs avec une tension évaluée de 250V, dont deux canaux sont 250W (IEC60669-1 : la clause 2017 19,3), et l'autre canal est 400W (IEC60669-2-1 : clause 2015 19,109). Ce saumon fumé de charge lesté par individu a le mode de calibrage et le port consacré par calibrage, élément plat fermant de 90 degrés, lié au système de contrôle industriel, peut produire la forme d'onde, jefont une pointe la valeur courante et l'I valeur d'énergie de2 t, pour répondre entièrement aux exigences standard de calibrage pour l'équipement.
Paramètres techniques :
| Article | Contenu |
| Puissance | Monophasé avec la terre AC220V±5%/50Hz |
| Système de contrôle industriel intelligent |
IPC : IPC-810E Logiciel de configuration : E5 Oscilloscope : Tektronix ou Agilent Module d'acquisition : multiple WDH=600*500*1450mm, pulvérisation électrostatique extérieure de poudre |
| Commutez l'appareil de contrôle de résistance |
Station : 3 stations d'essai indépendant Système de contrôle : 7 moteur servo de l'écran tactile +PLC+ d'affichage à cristaux liquides de couleur de pouce, il a une interface de communication, qui est commode à l'utilisation ou à la communication en ligne avec d'autres dispositifs (tels que de diverses charges), permettant la collecte de données et les statistiques. Course d'essai : 0.1~100mm, peuvent être préréglés Vitesse d'essai : 0.1~200mm/s, peut être préréglé Temps "Marche/Arrêt" : la période de "ON" sera (25+5 0) % de tout le cycle et la période de "OFF" (750 -5) %, 0.1~99.9 peut être préréglée Taux de fonctionnement : 3 - 40 fois peuvent être placées, lié à la course d'essai, à la vitesse d'essai et à l'arrangement "Marche/Arrêt" de temps Détection d'alarme : Circuit de détection intégré, quand le produit est détecté pour être non qualifié, il y a une alarme audible et visuelle, et il y a des invites des textes : 1.When que le commutateur est conduction collée et continue se produit ; 2.When que la décharge électrique grille, il ne peut pas être relié ; 3.When le compte arrive. Port de connexion de charge : différentes charges d'essai peuvent être reliées comme nécessaire, comme la charge de lampe à filament de tungstène, la charge et ainsi de suite extérieurement lestée de lampe, charge de TV, charge inductive, charge capacitive, charge de moteur. Dimension : W1250mm×D650mm×H1150mm ; Poids : 100kg. |
| boîte Auto-lestée de charge de lampe |

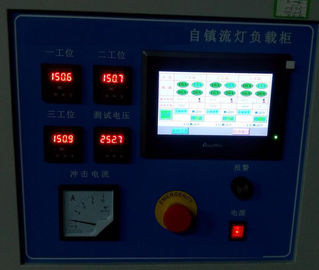

Valeur de tension de Digital : Gamme 0 | 300V, précision 0,5, Valeur de puissance de Digital : 0~9KW, précision 0,5 Canal de sortie : canal 3 (deux canaux sont 250W et l'autre canal est 400W) Commutez la tension évaluée : 250V |, la tension d'entrée est réglable, tous les paramètres d'emploi sont placées à 250V~, y compris W, jefont une pointe, I2 t, et formes d'onde de courant d'irruption. Courant évalué 10A, 13A, 16A, 20A quatre facultatif Chaque dispositif fournit un dispositif de contrôle fermant fonction de « (calibrage » d'écran tactile) choisie, est chaque fois dans la conduction d'angle de 90 degrés, cette fonction peut être employée pour le calibrage d'équipement et la vérification initiaux de mesure. Avec longtemps dessus long outre de la fonction de protection, la période de protection de 1 | 99S peut être préréglé, protection d'alarme d'arrêt. |
| Employez l'environnement | La température 5 | 40 °C, hygrométrie 20 | Rhésus de 90%, pression atmosphérique 80 | 106kpa. Aucune vibration grave, aucune perturbation électromagnétique, aucune poussière, gaz corrosif, bonne dissipation thermique. |
