| Lieu d'origine: | La Chine |
| Nom de marque: | HongCe |
| Certification: | calibration certificate (cost additional) |
| Numéro de modèle: | HC-500 |
| Quantité de commande min: | 1 jeu |
|---|---|
| Prix: | Negotiatable |
| Détails d'emballage: | contreplaqué |
| Délai de livraison: | 30 JOURS |
| Conditions de paiement: | T/T. |
| Capacité d'approvisionnement: | 10 /month RÉGLÉS |
| Chambre intérieure: | 1000mm*1000mm*1000mm | Vitesse tournante (T/MN): | 1 ~5 réglables |
|---|---|---|---|
| Diamètre de plaque tournante: | 400 m, 200m | Taille de plaque tournante: | 200 millimètres |
| Trou de égouttement: | 0,4 millimètres | Secteur de égouttement: | 800X800 millimètre |
| Surligner: | Équipement de test de protection de l'entrée IPX1234,équipement de test de protection de l'entrée 1000L |
||

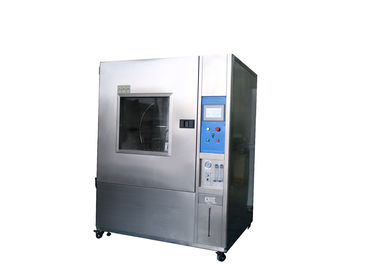

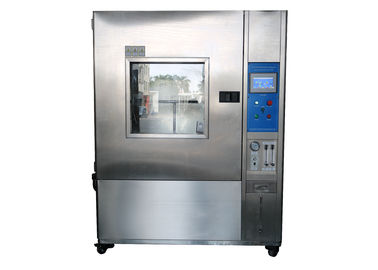

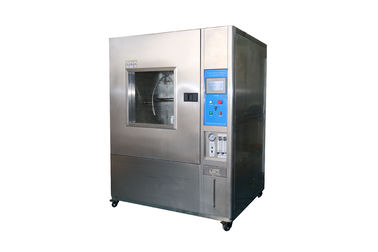

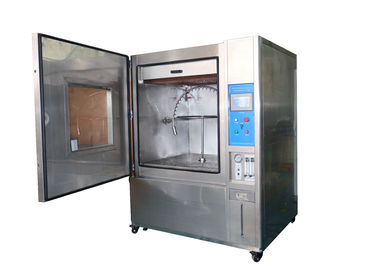

les degrés imperméables de 1000L IPX1234 examinent l'appareil de contrôle de contrôle de PLC pour les produits électriques et électroniques
Lancement de produit
Cet équipement convient à l'essai des produits électriques qui sont clôture et ont scellé dans l'environnement de pluie si peut assurer la bonne représentation de l'équipement et des composants. La conception scientifique de cet équipement, de sorte que l'équipement puisse être l'eau de égouttement normalement simulée, pulvérisation de l'eau, éclaboussant l'eau etc. L'application du système de contrôle complet et de la technologie de conversion de fréquence fait l'angle de rotation du support témoin d'essai. L'angle d'oscillation de la tige de pendule et la fréquence d'oscillation de l'eau de pulvérisation peuvent être ajustés automatiquement.
IPX1/2, équipement de test imperméable des degrés IPX3/4 sont conçus et fabriqués selon le CEI 60529 < Degrees="" of="" protection="" provided="" by="" enclosures="">. Cet équipement est appliqué dans IPX1, IPX2, IPX3, les fins du test imperméables des degrés IPX4, qui sont largement adoptées par des produits d'appareil d'éclairage, des établissements électriques et électroniques de certification de produits, des organismes d'essai et des entreprises de production pour le contrôle de qualité.
Représentation technique
| Chambre intérieure | 1000mm*1000mm*1000mm |
| Chambre externe | 1500mm*1400mm*1900mm |
| Vitesse tournante (T/MN) | 1 ~5 réglables |
| Diamètre de plaque tournante | 400 m, 200m |
| Taille de plaque tournante | 200 millimètres, il est réglable |
| Trou de égouttement | 0,4 millimètres |
| IPX1, vitesse de l'égouttement IPX2 (écoulement d'eau) | 1 +0,5 0mm/min (IPX1), 3 +0,5 0mm/min (IPX2) |
| Secteur de égouttement | 800X800 millimètre |
| Taille | 120 millimètres |
| Tube d'oscillation de pluie | R200, R400 |
| Gamme d'angle d'oscillation du tube de oscillation | ±60°, ±180° (reliez) |
| Trou d'aiguille | φ0 .4 millimètre |
| Vitesse d'oscillation | IPX3 15times/min ; IPX4 5times/min |
| Distance entre les trous | 50 millimètres |
| Écoulement d'eau de chaque trou | 0,07 l/min +5% |
| Pression de jet | 80-150Kpa |
| Oscillation de pendule | Max.±150° |
|
Trous de bec |
121 trous de Ф0.5mm 1 trou au centre cercles intimes 1 de 12 trous au lancement 30° 4 cercles externes de 24 trous au lancement 15° |
Méthode d'utilisation
Préparation avant l'essai
Tournez le commutateur électrique, le système est mis sous tension, le voyant de signalisation de puissance est allumé, l'écran tactile est mis sous tension pour montrer l'écran [à la maison], et le clic [écran de contrôle] pour aller à l'écran de contrôle.

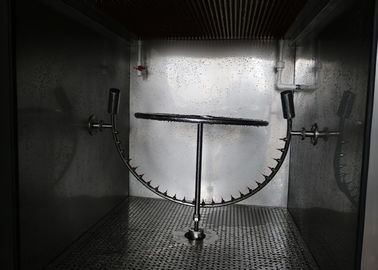

installation 1.The de tube d'oscillation
Installez les différents types de tubes de pendule selon les conditions d'essai. En installant, vous devez installer un côté du trou dans le débouché de l'eau du côté droit. Quand le tube d'oscillation de R200 a employé pour l'essai IPX3, vous devez bloquer 4 trous. Quand le tube du pendule R400 est utilisé pour l'essai IPX3, il doit être bloqué 5 trous.
2. L'installation de l'étape tournante tillable
L'étape tournante a deux étapes, et l'étape est remplacée selon la taille du tube d'oscillation, et l'étape peut être tournée dans le sens contraire des aiguilles d'une montre.
Placement d'échantillon
Placez l'échantillon sur la plaque tournante et l'échantillon est fixé à une distance de 200 millimètres de l'aiguille. Pressez le mode manuel sur [l'écran de paramètre] pour tourner l'étape tournante et pour observer si la rotation est normale.
Début d'essai
1, essai vertical de pluie de l'égouttement IPX1 : Déplacez l'écran d'écran tactile à [écran de paramètre] et cliquez sur le mode choisi de l'égouttement IPX1-2, cliquez sur au bouton marche pour commencer l'essai, ajustez le compteur de débit d'IPX1-2 sur l'écoulement requis et l'air comprimé ouvert ferment l'égouttement également, cliquent sur le bouton, commencent sur la synchronisation d'essai.
Essai vertical de pluie de l'égouttement 2.IPX2 :
L'opération d'essai est identique comme ci-dessus.
Essai d'eau de oscillation du tube 3.IPX3 :
Déplacez l'écran d'écran tactile [à l'écran de paramètre] et appuyez sur le bouton, tournez automatiquement le tube de oscillation dans la position 0°, placez le temps d'essai, et choisissez le mode IPX3. La presse, ajustent le débit de l'écoulement de la production IPX3 sur le panneau.
R200 (IPX3 : 0.35LPM, IPX4 : 0.7LPM), R400 (IPX3 : 1.0LPM, IPX4 : 1.5LPM)
Essai d'eau de oscillation du tube 4.IPX4 :
Le procédé d'opération est identique que l'essai d'eau IPX3 de oscillation. Seulement l'angle d'essai est placé avec 350°.
Essai de bec de la pulvérisation 5.IPX3-4
Tournez l'écran à [écran de paramètre], mode choisi de bec de pulvérisation, placez le temps d'essai, en plaçant le temps et appuyez sur le bouton, ajustez le compteur de débit du bec de pulvérisation derrière le réservoir sur 9LPM.
