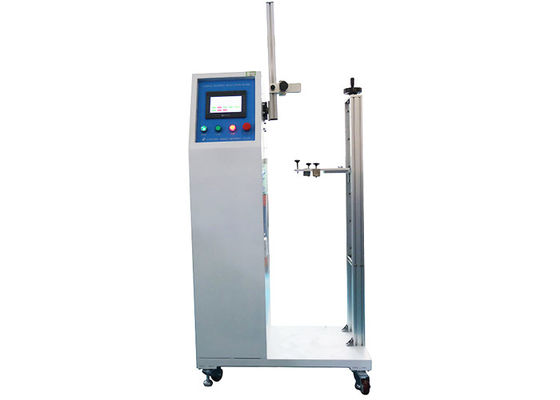

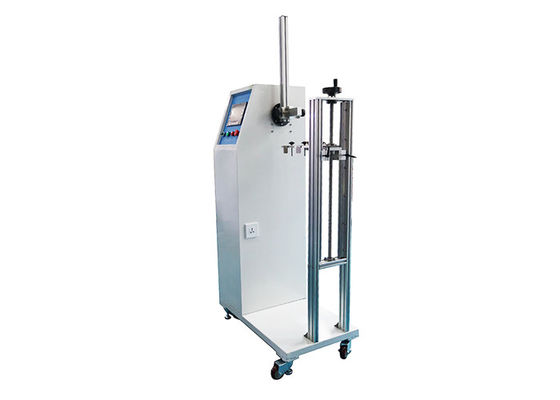

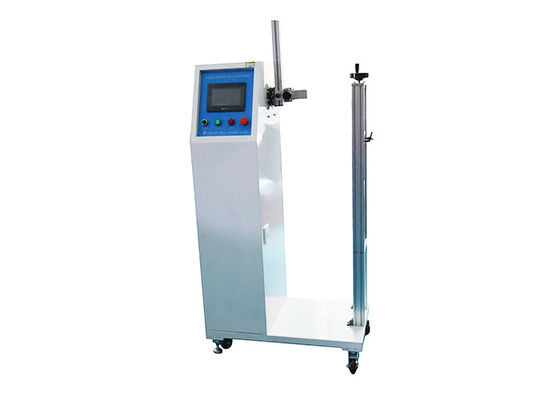

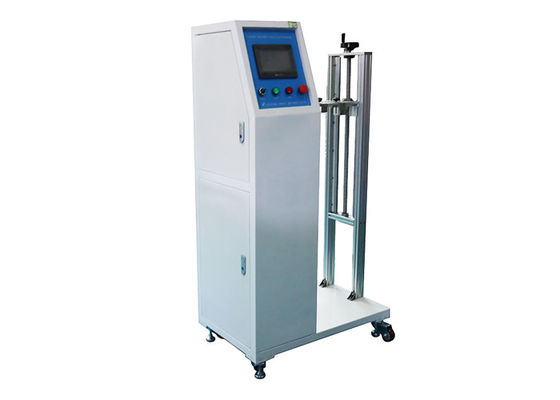

L'équipement d'essai de lumière de contrôle de PLC se conforme IEC60598 à la clause 4.14.3 facile à utiliser

L'équipement d'essai de lumière de contrôle de PLC se conforme IEC60598 à la clause 4.14.3 facile à utiliser

L'équipement d'essai de lumière de contrôle de PLC se conforme IEC60598 à la clause 4.14.3 facile à utiliser
PLC Control Light Testing Equipment Conforms To IEC60598 Clause 4.14.3 Easy To Operate
L'équipement d'essai de lumière de contrôle de PLC se conforme IEC60598 à la clause 4.14.3 facile à utiliser
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: HongCe
Certification: calibration certificate (cost additional)
Numéro de modèle: HDJ0008
Conditions de paiement et expédition:
Quantité de commande min: 1 jeu
Prix: Negotiatable
Détails d'emballage: contreplaqué
Délai de livraison: 30 JOURS
Conditions de paiement: T / T, L / C
Capacité d'approvisionnement: 10 /month RÉGLÉS
Contact
Description de produit détaillée
Garantie: 1 an Nom de produit: Allumage de l'appareil de contrôle de dispositif de réglage
Modèle: HDJ0008 Angle d'action de rotation: 0-360°
Contrôleur: PLC de Mitsubishi HMI: interface d'écran tactile
Langue: Anglais Charge: Facultatif
Surligner:

Équipement d'essai de lumière de contrôle de PLC

,

Équipement d'essai léger du CEI 60598

,

Équipement d'essai léger de la clause 4.14.3

Le contrôle de PLC allumant le dispositif de réglage se conforme Iec60598 à la clause 4.14.3 facile à utiliser





L'information produit :

    L'équipement de test est conçu et fabriqué selon 4.14.3 du CEI 60598-1, principalement utilisé pour la torsion des dispositifs de réglage de lampes, et essai de pliage des lampes de table avec l'inclinaison et la position réglable, les lampadaires et les lampes qui sont pour à usage professionnel (tel que des lampes d'un traceur).

    Le dispositif d'essai est avec la technologie de commande numérique et le mécanisme d'entraînement. Les angles inverses et de flexion, étirant la course, angle de rotation, vitesse d'essai et cycle d'essai peuvent être placés. Avec l'achèvement d'essai, fonction d'alarme de défaut d'essai. Facile à utiliser et fonctionner.



Paramètres techniques :

1. Le taux d'essai peut être placé, ensemble s'étendant de 0,1 à 10 fois/mn.

2. L'angle de flexion peut être placé, la gamme d'oscillation des lignes verticales des deux côtés de

0-180°.

3. Taille de centre de rotation : 1200mm.

4. Le rayon de la giration maximum du pendule : R500mm.

5. Course maximum d'étirer l'action : 0-650mm.

6. Angle d'action de rotation : 0-360°.

7. Des cycles d'essai peuvent être placés, le nombre de la gamme de cycles 1-999999.

8. Les montages peuvent rencontrer un grand choix d'échantillons dans la marge standard des besoins de essai.

9. Moteur d'entraînement : Moteur servo.

10. Contrôleur : PLC de Mitsubishi.

11. HMI : interface d'écran tactile.

12. Interface anglaise entière guidée, facile à utiliser.

13. Charge : les terminaux, extérieurement étant relié pour charger (la charge est facultative, coût supplémentaire).

Article Paramètres
taux d'essai 0,1 à 10 fois/minute, peuvent être placées
angle de flexion 0-180°
Taille de centre de rotation 1200mm
Le rayon de la giration maximum du pendule R500mm
Course maximum d'étirer l'action 0-650mm
Angle d'action de rotation 0-360°
Cycles d'essai 1-999999, peut être placé
Moteur d'entraînement Moteur servo
HMI interface d'écran tactile
Charge les terminaux, extérieurement étant relié pour charger (la charge est facultative, coût supplémentaire).



Description standard :

4.14.3 des conditions pour les dispositifs de réglage sont données ci-dessous.

    a) Des dispositifs de réglage et les moyens de l'ajustement, par exemple joints, levant des dispositifs, les supports de réglage ou les tubes télescopiques, seront ainsi construits que des cordes ou les câbles ne sont pas pressés, sont maintenus, endommagés ou pas tordus le long de l'axe longitudinal par plus que 360° lors du fonctionnement.

    NOTE : Si un appareil d'éclairage a plus d'un commun la limite 360° s'applique à chaque joint s'ils ne sont pas trop étroits ensemble. Chaque cas doit être jugé sur ses propres mérites.

    La conformité est vérifiée par l'essai suivant :

    Le dispositif de réglage, équipé du câble ou de la corde approprié sera actionné selon le tableau 4,5. Un cycle d'opération est un mouvement d'une extrémité de la gamme à l'autre et de nouveau à la position de départ. La vitesse du déplacement ne fera pas chauffer le dispositif sensiblement et ne dépassera pas 600 cycles par heure.

Pour les systèmes électromécaniques de contact, cet essai est effectué simultanément avec l'essai électrique de connexion de 4.11.6.

La conformité est vérifiée par inspection.

    Après l'essai, pas plus de 50 % des brins dans un conducteur sera cassé ni sera là n'importe quel sérieux dommages à l'isolation, le cas échéant, de la corde flexible. La corde ou le câble

sera soumis à, et satisfera, la résistance d'isolation et les essais à haute tension spécifiques dans la section 10.

   Des joints à rotule et semblable, où les moyens de fixage peuvent être ajustés, sont examinés avec les joints seulement légèrement maintenus pour éviter le frottement excessif. S'il y a lieu, les secteurs de fixage sont rajustés pendant l'essai.

  Pour les dispositifs de réglage qui se composent d'un tube flexible, la gamme de l'ajustement pour cet essai est normalement 135° dans les deux directions de la verticale. Cependant, où cet ajustement ne peut pas être réalisé sans employer la force déraisonnable, le tube flexible est plié seulement dans les positions où il restera par lui-même.

    b) Les appareils d'éclairage avec des moyens de l'ajustement prévus pour être installé dans des bras atteignent, permettront l'opération de sa fonction prévue sans altérer la stabilité de l'appareil d'éclairage ou causer la déformation de n'importe quelle partie de la construction, ni la blessure de cause due aux températures au-dessus de ceux spécifiques dans le tableau 12,1.

    La conformité est vérifiée en manoeuvrant ou en manipulant l'appareil d'éclairage, par les moyens de l'ajustement comme prévue représenter utiliser-et normal par la mesure des températures pendant l'essai de 12,4.

  c) Pour des appareils d'éclairage prévus pour être monté dans des bras atteignez, l'espace entourant tous les moyens de l'ajustement, excepté l'ouverture de faisceau lumineux, jusqu'à 5 cm à partir des moyens de l'ajustement dans n'importe quelle direction, se conformera aux limites de la température pour les moyens de

ajustement, comme spécifique dans le tableau 12,1. Les mêmes limites de la température s'appliquent également à tous les moyens de l'ajustement qui sont allumés après le positionnement de l'ouverture de faisceau lumineux d'appareil d'éclairage.

   La conformité est vérifiée en plaçant l'ouverture de faisceau lumineux d'appareil d'éclairage et par la mesure des températures pendant l'essai de 12,4.

L'équipement d'essai de lumière de contrôle de PLC se conforme IEC60598 à la clause 4.14.3 facile à utiliser 0

L'équipement d'essai de lumière de contrôle de PLC se conforme IEC60598 à la clause 4.14.3 facile à utiliser 1
