modèle: | HJ0608A | Fléchissement de l'angle: | 0-360° gauche ; 0-360° droit. Peut être préréglé |
---|---|---|---|
Fléchissement de la vitesse: | 0~60 t/mn, peuvent être préréglés | Contrôle: | Contrôle programmable de PLC |
Commande: | moteur servo | Opération: | Opération intelligente d'écran tactile |
Surligner: | appareil de contrôle d'appareils électriques,appareil de contrôle portatif d'appareils |

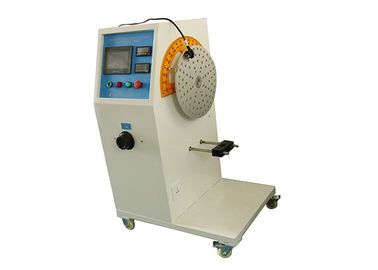

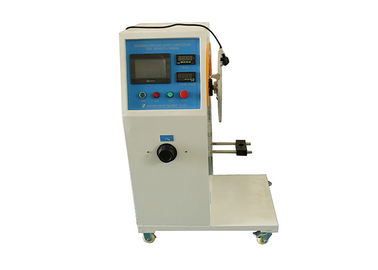

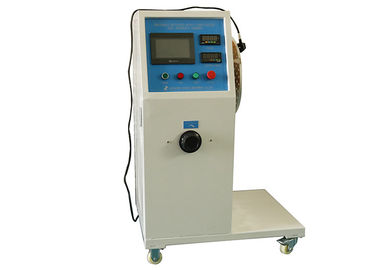

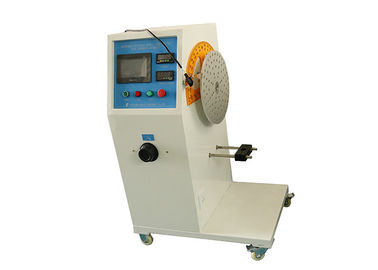

Corde de contrôle de PLC IEC60335 fléchissant la machine de station simple de ° de l'essai 0-360 pour l'appareil électroménager
Lancement de produit
La corde d'approvisionnement d'appareil électroménager fléchissant l'appareillage d'essai est special conçu et construit selon IEC60335-1, GB4706-1, IEC60335-2-14, GB4706-30 la clause 23,3 et 25,14 et etc., elle est employée pour examiner la représentation (de recourbement) de fléchissement de résistance de cordon de secteur des petits appareils électroménagers (tels que le pot de café/fer électrique) et des lampes, aussi applicables pour assurer le cordon de secteur fléchissant l'appareil de contrôle de résistance des prises et des prises.
Le dispositif d'essai adopte au contrôle électrique de PLC, système intelligent d'opération d'écran tactile de couleur de 7 pouces ; moteur servo commandant l'angle d'essai, instrument numérique de haute précision, conversion de fréquence numérique de haute performance, règlement précis de vitesse, six minuteries de mémoire de nombre, bride combinée multifonctionnelle, mesure centrale de rotation, angle de flexion réglable, 4kw de puissance de sortie. Examinez les périodes (maximum de 999999 fois), vitesse d'essai, et des angles d'essai peuvent être préréglés ; il a la fonction de détection de courant électrique. Ce dispositif peut répondre aux exigences d'essai de la plupart de petits appareils électrodomestiques, la gamme applicable est largement.
Paramètres techniques
Nom d'article | Paramètres |
Fléchissement de l'angle | 0-360° gauche ; 0-360° droit. Peut être préréglé |
Fléchissement de la vitesse | Fléchissant la vitesse 0~60 t/mn, peut être préréglé |
Examinez les périodes | 0~999999 fois, peuvent être préréglées et montrées |
Puissance | 110V 60Hz |
Contrôle | Contrôle programmable de PLC |
Commande | Moteur servo |
Opération | Opération intelligente d'écran tactile |
Configuration | le transformateur 0~4KW, examinent l'affichage actuel |
Rapport | Maximum 10kg |
Station d'essai | 1 station |
Montage de spécimen | Montages universels, avec la mesure centrale de la rotation |
Poids de charge | 5N*1,10N*1 |
Normes | LE CEI 60335-1, LE CEI 60335-2-14, GB4706.1, GB2099 |
Description standard
23,3 parties différentes d'un appareil qui peut se déplacer relativement à l'un l'autre dans l'utilisation normale ou pendant l'entretien d'utilisateur ne causera pas l'effort anormal aux connexions électriques et aux conducteurs internes, y compris ceux fournissant la continuité de mise à la terre. Les tubes métalliques flexibles n'endommageront pas l'isolation des conducteurs contenus dans eux. des ressorts d'Ouvert-bobine ne seront pas utilisés pour protéger le câblage. Si un ressort hélicoïdal, les tours dont le contact un un autre, est employé à cet effet, il y aura à doublure isolante appropriée en plus de l'isolation des conducteurs.
La NOTE 1 la gaine d'une corde flexible étant conforme au CEI 60227 ou au CEI 60245 est considérée comme à doublure isolante appropriée.
La conformité est vérifiée par inspection et par l'essai suivant.
Si le fléchissement se produit dans l'utilisation normale, l'appareil est placé dans la position normale d'utiliser-et est fourni à la tension évaluée et actionné sous le fonctionnement normal.
La partie mobile est faite avancer vers l'arrière et, de sorte que le conducteur soit fléchi par le plus grand angle permis par la construction, le taux de fléchissement étant 30 par minute.
le nombre de flexings est
− 10 000, parce que conducteurs fléchis pendant l'utilisation normale ;
− 100, parce que conducteurs fléchis pendant l'entretien d'utilisateur.
Le fléchissement de la NOTE 2 A est un mouvement, vers l'arrière ou en avant.
L'appareil ne sera pas endommagé dans la mesure où la conformité à cette norme est altérée et elle sera adaptée pour davantage d'usage. En particulier, le câblage et ses connexions résisteront à l'essai de force électrique de 16,3, à la tension d'essai étant réduite à 1 000 V et appliquée entre les pièces vivantes et les pièces accessibles en métal seulement.
25,14 les appareils ont fourni en corde d'approvisionnement qui sont déplacés tandis qu'en fonction seront
construit de sorte que la corde d'approvisionnement soit en juste proportion protégée contre excessif fléchissant où elle entre dans l'appareil.
NOTE 1 que ceci n'applique pas aux appareils avec les bobines automatiques de corde qui sont examinées par 22,16 à la place.
La conformité est vérifiée par l'essai suivant qui est effectué sur un appareil ayant un membre de oscillation suivant les indications du schéma 8.
La partie de l'appareil qui inclut l'ouverture d'admission est fixée au membre de oscillation de sorte que, quand la corde d'approvisionnement est au milieu de son voyage, l'axe de la corde où elle entre
la garde ou l'admission de corde est verticale et traverse l'axe de l'oscillation. L'axe principal de la section des cordes plates sera parallèle à l'axe de l'oscillation.
La corde est chargée de sorte que la force appliquée soit
– 10 N, pour des cordes ayant une section transversale nominale dépassant 0,75 millimètres de ² ;
– 5 N, pour d'autres cordes.
La distance X, suivant les indications du schéma 8, entre l'axe de l'oscillation et le point où
la corde ou la garde de corde entre dans l'appareil, est ajustée de sorte que quand le membre de oscillation se déplace sur sa gamme complète, la corde et la charge font le mouvement latéral minimum.
Le membre de oscillation est déplacé par un angle de 90° (45° des deux côtés de la verticale), le nombre de flexings pour le type attachements de Z étant 20 000 et pour d'autres attachements 10 000. Le taux de fléchissement est 60 par minute.
Le fléchissement de la NOTE 2 A est un mouvement de 90°.
La corde et ses pièces associées sont tournées par un angle de 90° après moitié du nombre de flexings, à moins qu'une corde plate soit adaptée.
Pendant l'essai, les conducteurs sont fournis à la tension évaluée et chargés avec le courant évalué de l'appareil.
Le courant de la NOTE 3 n'est pas passé par le conducteur de mise à la terre.
L'essai ne résultera pas dedans
– un court-circuit entre les conducteurs ;
– une rupture de plus de 10 % des brins de tout conducteur ;
– séparation du conducteur de son terminal ;
– se desserrer de toute garde de corde ;
– dommages à la corde ou à la garde de corde qui pourraient altérer la conformité à cette norme ;
– brins cassés perçant l'isolation et devenant accessibles.
NOTEZ 4 conducteurs incluent des conducteurs de mise à la terre.
Le court-circuit de la NOTE 5 A entre les conducteurs de la corde est considéré comme se produire si le courant dépasse un égal de valeur
deux fois au courant évalué de l'appareil.
