navire en aluminium d'équipement de test du CEI de 110mm pour les plaques chauffantes de essai d'induction |
Détails sur le produit:
Conditions de paiement et expédition:
|
norme: | IEC60947-1 | Taille d'essai: | 250~500mm |
---|---|---|---|
Diamètre de la giration: | 75mm | Taux d'essai: | 10±2 T/MN |
Diamètre de trou d'olive: | 6.5~28.6mm | Temps d'essai: | 0~9999 |
Surligner: | équipement de test du CEI de 75mm,Équipement de test du CEI du CEI 60947-1 |

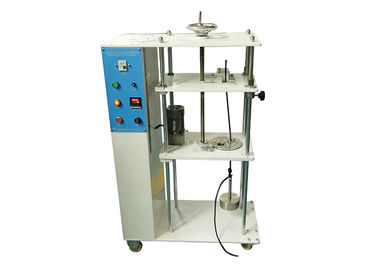

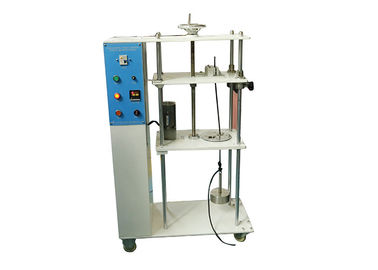

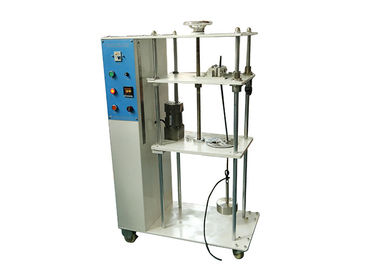

Fil IEC60947 maintenant des dommages à et se desserrer accidentel de l'appareil de contrôle de flexion de conducteurs 75mm
Lancement de produit
Cette machine d'essai s'appelle également l'appareillage d'essai pour vérifier le degré de dommages de fil qui confirme à la clause 8.2.4.3 des normes IEC60947-1, le tableau 5. du schéma 1. Cette conformité est employée pour juger si la conception et la structure du terminal de vis de fixage est correspondante avec la condition non des sur-dommages au fil. En outre, on l'emploie également pour vérifier si le terminal de vis de fixage peut supporter l'effort au cours du processus de l'utilisation normale.
Les temps de essai peuvent être préréglés avant l'essai, et la conformité s'arrête automatiquement avec l'alarme quand les temps de essai sont atteints.
Paramètres techniques
Modèle | HC9903A |
Taux d'essai | 10±2 T/MN |
Diamètre de la giration | 75mm |
Temps d'essai | 0~9999 |
Poids | 0,2, 0,3, 0,4, 0,7, 0,9, 1,4, 2, 2,9, 4,5, 5,9, 6,8, 8,6, 9,5, 10,4, 14, 15, 16,8, 20, 22.7kg (poids superposés) |
Taille d'essai | 250~500mm |
Diamètre de trou d'olive | 6.5~28.6mm, PC 12 |
Normes | IEC60998-2-2, IEC60947-1 |
Avis :
(1) cet équipement de dispositif avec 18 buissons de fil de 9 taille, diamètre : 6.5mm, 9.5mm, 13mm, 14,5 millimètres, 15.9mm, 19.1mm, 22.2mm, 25.4mm et 28.6mm.
(2) tournez le rayon du trou de centre de table de tour est 38mm, utilisateur peut choisir le buisson approprié de fil selon des conditions d'essai pour l'échantillon d'essai.
(3) si le trou de buisson assez non grand, doit empaqueter le fil dans le trou, peut remplacer un plus grand buisson de fil
déviation de la taille (de 4) (h) de ±15mm

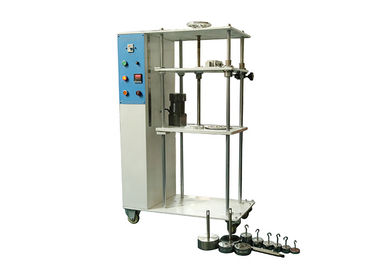

Tableau 1 : liste de poids
Non. | La masse de poids (kilogrammes) | Quantité |
1# | 0,2 avec le crochet | 1 PC |
2# | 0,3 avec le crochet | 1 PC |
3# | 0,4 avec le crochet | 1 PC |
4# | 0,7 avec le crochet | 1 PC |
5# | 0,7 par le trou | PC 2 |
6# | 0,9 avec le crochet | 1 PC |
7# | 0,9 par le trou | PC 2 |
8# | crochet 1.4with | 1 PC |
9# | 2 avec le crochet | 1 PC |
10# | 2 par le trou | 1 PC |
11# | 2,3 par le trou | 1pc |
12# | 4,5 avec le crochet | 1 PC |
13# | 4,5 par le trou | 1pc |
14# | 6,8 avec le crochet | 1 PC |
15# | 6,8 par le trou | 1 PC |
16# | crochet de 8 .2with | 1 PC |
Tableau 2 : table de collocation de poids
De masse exigé (kilogrammes) | Collocation |
0,2 | 1# |
0,3 | 2# |
0,4 | 3# |
0,7 | 4# |
0,9 | 6# |
1,4 | 8# |
2 | 9# |
2,9 | 9#+7# |
4,5 | 12# |
5,9 | 12#2*5# |
8,6 | 14#+2*7# |
9,5 | 9#+13#+11#+5# |
10,4 | 12#+13#+2*5# |
14 | 14#+13#+10#+5# |
15 | 16#+15# |
16,8 | 16#+13#+11#+2*7# |
20 | 16#+15#+11#+10#+5# |
22,7 | 16#+15#+13#+11#+7# |
