| la norme: | IEC60335-2-5 | Contrôle: | PLC |
|---|---|---|---|
| Tension de charge: | C.A. 0-250V | Angle ouvert de /close de porte: | 0-100° |
| Vitesse ouverte de /close de porte: | 0-360°/s | Bras de robot et connexion de porte: | Tasse d'aspiration de vide |
| Surligner: | équipement d'essai portatif d'appareils,appareil de contrôle portatif d'appareils |
||
Essayeur flexible de câblage interne de station simple de contrôle de PLC du lave-vaisselle IEC60335-2-5 avec la tension de charge réglable
L'information produit
L'appareil de contrôle est conçu et fabriqué selon le ménage du CEI 60335-2-5 et les appareils électriques semblables – sécurité : partie 2-5 : conditions particulières pour des lave-vaisselle, clause 23,3 ; Clause 23,3 d'en 60335-2-7 ; La clause 23,3, elle du CEI 60335-1 est employée pour examiner si le câblage interne de la porte de lave-vaisselle a la résistance de recourbement suffisante sous l'action de l'ouverture répétée et de la porte fermante, ou si la couche protectrice est suffisante pour résister à l'interférence du mouvement relatif d'autres composants sans dommages pour vérifier la fiabilité du câblage interne ; Utilisé pour aider d'autres essais pour l'ouverture répétée de porte et les actions fermantes.
Examinez le principe
Le programme édité est employé pour commander le bras de robot conduit par le moteur pour conduire la porte ou le couvercle sucé par la tasse d'aspiration de vide pour échanger à une certaine vitesse, vérifiant de ce fait la fiabilité du câblage interne.
Examinez l'échantillon
Le lave-vaisselle électrique, (≦ 250V monophasé), dimension de l'échantillon maximum a permis WDH=600*600*850mm
Structure

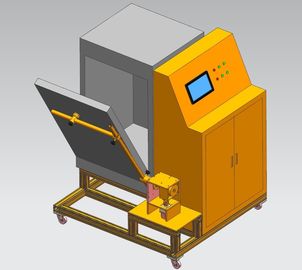

L'équipement se compose d'une armoire de commande électrique (régulateur de tension y compris de charge), d'un cadre et d'un bras de robot montés sur le cadre.
Dimensions d'équipement : au sujet de : × 1500 du × D du × de × 1300 1300 (millimètre) W H
Poids d'équipement : 180kg
Paramètres d'optimisation du traitement :
| Station d'essai | Station simple |
| Mode de contrôle électrique | Contrôle programmable de PLC, écran tactile d'affichage à cristaux liquides de couleur de 7 pouces |
| Entraînement du mode | Moteur servo |
| Échantillon maintenant la méthode | Parenthèse en aluminium de profil, positionnement mécanique de vis d'approche |
| Bras de robot et connexion de porte | Tasse d'aspiration de vide |
| Vitesse ouverte de /close de porte | 0-360°/s, peut être préréglé |
| Angle ouvert de /close de porte | 0-100°, peut être préréglé |
| Taux fluctuant | 30 par minute, peuvent être préréglés |
| Examinez les périodes | 0-999999 fois, peuvent être préréglées et montrées |
| Alarme | L'alarme de panne de courant et enregistrent les temps actuels d'essai |
| Tension de charge | C.A. 0-250V, réglable ; port externe de C.C |
| Mécanisme auxiliaire d'action | Serrure de porte de lave-vaisselle commençant le mécanisme |
| Dispositif de protection de sécurité | |
| Puissance | Protection de fuite, surcharge et protection de court-circuit |
| Moteur | Protection de surcharge et de court-circuit |
Employez l'environnement
Alimentation d'énergie : AC220V±10%/50-60Hz, puissance 6KW
Source d'air : air comprimé 0.5-0.7MPa
Endroit d'utilisation : pression atmosphérique 80 | 106kpa ; température ambiante 5 | 40 ° C ; hygrométrie (20 | 80) % de Rhésus ; secousse pas vigoureuse, vibration, aucune perturbation électromagnétique, aucune poussière, gaz pas explosif et corrosif, bonne dissipation thermique.
