| Lieu d'origine: | China |
| Nom de marque: | HongCe |
| Certification: | Calibration certificate(cost additional) |
| Numéro de modèle: | HC9916 |
| Quantité de commande min: | 1 ensemble |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Contreplaqué |
| Délai de livraison: | 20 days |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | ensemble 30 par mois |
| Examinez la prise: | Adapté aux besoins du client | Examinez la prise: | En acier trempé |
|---|---|---|---|
| Test weight: | Superposition | Operating method: | By manual |
| Surligner: | appareil de contrôle de prise électrique,appareil de contrôle électrique de prise |
||

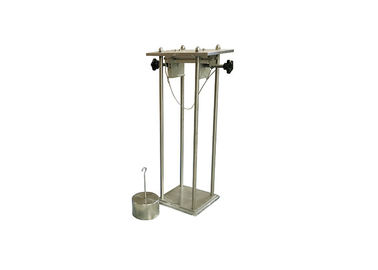

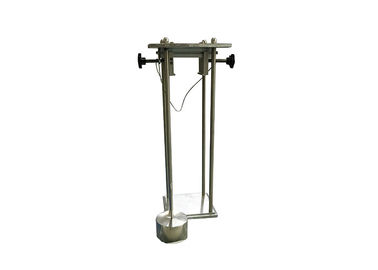

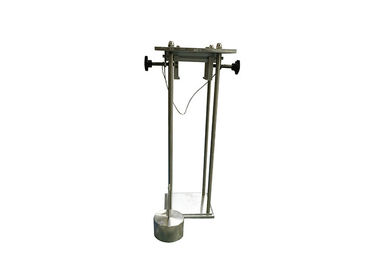

Appareil de contrôle de prise de prise la force de vérification nécessaire pour retirer la prise pour l'opération manuelle d'IEC60884-1 Figure18
Norme :
Prises et prise-débouchés du CEI 60884-1 “pour le ménage et les buts semblables – partie : Clause 22,1 de conditions générales”
Application :
Elle est employée pour examiner si la force maximum de tirer la prise de la prise et la force minimum de tirer la goupille simple de prise du buisson de prise est de l'ordre du standard exigé. Il est facile utiliser le système de fixage.
Échantillon d'essai :
Ménage ou prises semblables de but.
Caractéristiques :

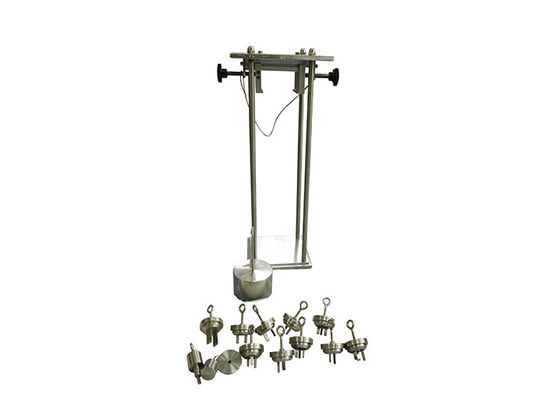

Les pivots de plat de dessus d'une position horizontale à une orientation verticale et au dispositif de serrage peuvent être tournés dans le plat supérieur. Ces caractéristiques permettent au dispositif d'être installé dans beaucoup de différentes configurations pour répondre à différentes exigences standard. Des prises et les poids standard sont fournis pour réaliser l'essai sur des prises évaluées jusqu'à 16A.
Des mesures de Pin et les poids appropriés pour examiner la force minimum de retrait sont vendus séparément. La dimension exigée de la mesure de goupille doit être spécifiée par le client.
Examinez les prises faites à partir d'en acier trempé avec la rugosité ne dépassant pas 0.8mm.
Complétez les pivots de plat d'horizontal à la verticale.
Paramètres :
| Examinez la prise | Fait d'en acier trempé, les prises d'essai et les goupilles devraient être faites selon les conditions de la prise et de la prise du pays spécifique. |
| Poids | Un ensemble. La superposition peut être 100N réalisé, la force appliquée par le poids supplémentaire de 1/10 force d'essai |
| Méthode d'opération | Par le manuel |
Force maximum et minimum de retrait pour des prises et des prise-débouchés :
| Valeur évaluée | Nombre de poteaux | Traction de la force (N) | ||
| La mesure maximum de mesure de la goupille multipolaire de prise | La mesure minimum de mesure de la goupille simple de prise | La mesure maximum de mesure de la goupille simple de prise | ||
| ≤10A | 2 | 40 | 1,5 | 17 |
| 3 | 50 | |||
| >10A~16A | 2 | 50 | 2 | 18 |
| 3 | 54 | |||
| Plus de 3 | 70 | |||
| >16A~32A | 2 | 80 | 3 | 27 |
| 3 | 80 | |||
| Plus de 3 | 100 | |||
Méthode d'essai :
Avant que la première utilisation, utilisateur devrait être au courant des normes appropriées pour plus efficace et approprié utilisant l'appareillage d'essai et accomplir l'essai.
1. Vérification de la force maximum de retrait
a) Le prise-débouché est fixé au plat de support A d'un appareil suivant les indications du schéma 18, de sorte que les haches des prise-contacts soient verticales et les trous d'entrée pour les goupilles du visage de prise vers le bas. Faites la prise d'essai avec les goupilles maximum de taille insérées dans et retirées à partir du prise-débouché dix fois.
b) La prise d'essai est insérée dans la prise, accrochent le poids sur la prise d'essai.
2. Vérification de la force minimum de retrait
a) Choisissez la mesure de goupille d'essai : Devrait choisir la prise minimum appropriée goupillent.
b) Employez l'agent de dégraissage pour dégager la graisse de prise. Comme : éther de trichloréthylène ou de pétrole (les mesures de sauvegarde nécessaires devraient être nécessaires).
c) Le prise-débouché est fixé au dispositif représenté sur le schéma 18. La mesure de goupille d'essai est doucement insérée dans la douille d'insertion, fait les haches des prise-contacts sont verticale et les trous d'entrée pour les goupilles du visage de prise vers le bas.
3. Évaluation de qualification
1. Application de la force maximum de retrait : La prise est séparée de la prise, jugée comme qualifiée.
2. Application de la force minimum de retrait : La mesure ne tombera pas de l'ensemble de contact à moins de 30 s, puis jugé comme qualifié.
