navire en aluminium d'équipement de test du CEI de 110mm pour les plaques chauffantes de essai d'induction |
Détails sur le produit:
Conditions de paiement et expédition:
|
Tension d'essai de sortie d'électrode: | AC40-50V | Environnement de la température: | 0-40 |
---|---|---|---|
Examinez l'échantillon: | Représentation du contact avec les éléments pertinents | Se conforme à la norme: | IEC60990 |
Surligner: | appareil de contrôle du CEI,Équipement de test de laboratoire |

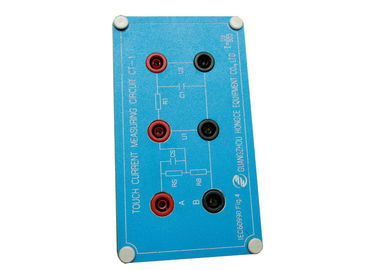

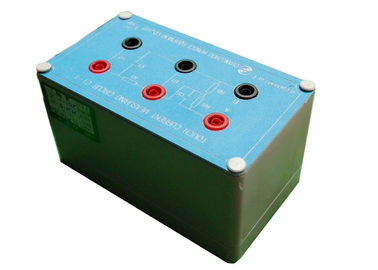

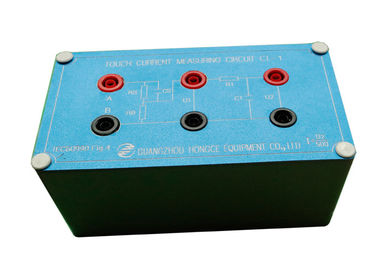

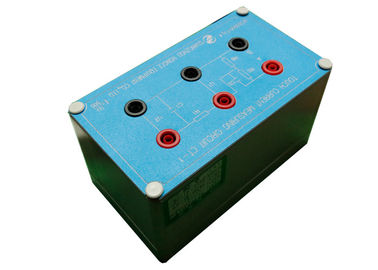

Réseau actuel d'essai de l'opération IEC60990 de contact facile du schéma 4 pour le conducteur protecteur de perception ou de réaction
Norme :
IEC60990 contact du schéma 4 actuel et la méthode de mesure de courant protecteur de conducteur
Application :
Ce réseau est commode à utiliser-et facile à utiliser, et le commutateur d'alimentation d'énergie est fait séparément, qui peut résoudre les points faibles de la capacité d'alimentation d'énergie de la machine précédente et peut examiner les produits plus puissants.
RS | 1500Ω |
R1 | 10000Ω |
RB | 500Ω |
C1 | 0.022μF |
CS | 0.22μF |
Échantillon d'essai :
courant mesuring de contact de réseau pesé (courant sensoriel ou courant de réaction)
Préparation avant essai
Les appareils suivants sont préparés bien avant l'essai.
un ensemble d'oscilloscope.
un ensemble de 1times ou de sonde de tension de 10 fois.
Un ensemble d'alimentation d'énergie (la tension ou la fréquence peut être ajustée ou variable sur l'essai exigé.).
Examinez les méthodes
1. Ajustez l'alimentation d'énergie sur la tension et la fréquence que l'essai a exigée, et branchent alors le terminal d'entrée du contact d'essai actuel de contact à l'alimentation d'énergie. (svp n'électrifiez pas quand le réseau n'est pas relié.)
2. Insérez l'échantillon dans le terminal de sortie du contact d'essai actuel de contact.
3. Reliez le port B du contact d'essai actuel de contact au port B du réseau actuel d'essai de contact.
4. Reliez le port A du réseau actuel d'essai de contact à l'endroit où le courant de contact est exigé. Comme reliez le port A à la sortie ou à la coquille de l'adaptateur quand l'adaptateur réseau est examiné.
5. La sonde d'oscilloscope est maintenue dans les terminaux U1 ou U2 selon les conditions d'essai.
6. Reliez l'alimentation d'énergie, mettez le commutateur « N » à la position de fonctionnement, mettez la phase positive dans la position de phase positive, commutez la ligne « G » à la position de fonctionnement, vérifiez si l'échantillon examiné est sur le travail par l'électricité normale et est là une forme d'onde sur l'oscilloscope.
7. Selon les conditions standard après que l'échantillon fonctionne, en mode différent « de phase positive », le « inverse », « ligne de N sur », « ligne de N outre de », « ligne de G outre de », la « ligne G sur » et ainsi de suite, a lu la tension U1 et U2 directement à l'aide d'oscilloscope, le courant de contact est égal à la valeur de crête d'U2 et puis de clivage 500.
Annonces
Pendant l'essai, il est nécessaire de prêter l'attention à la sécurité parce que vous pouvez toucher quelques terminaux.
Selon des conditions standard de GB/T 12113 et de CEI 60990, l'alimentation d'énergie doit être en isolation, et la ligne zéro et le fil de masse doivent être reliés ensemble. (le moyen simple est à si là existe tension sur la ligne zéro et le fil de masse, si la tension surpassent 2V, tel que la puissance 220V, la tension différente entre la ligne zéro et le fil de masse davantage que 100V, la ligne zéro et le fil de masse doivent être reliés.)
En examinant, prêtez svp l'attention à la polarité de l'alimentation d'énergie. La ligne de feu doit être reliée au L extrémité du contact d'essai actuel de contact. Si la connexion est erronée, il y a un danger de décharge électrique.
Reliez l'oscilloscope, examinez l'échantillon, puis reliez la puissance après ligne de b-terminal, et ne reliez pas la ligne d'essai quand la puissance est reliée.
