| Lieu d'origine: | La Chine |
| Nom de marque: | HongCe |
| Certification: | Calibration certificate(cost additional) |
| Numéro de modèle: | HC9903 |
| Quantité de commande min: | 1 jeu |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | contreplaqué |
| Délai de livraison: | 20 jours |
| Conditions de paiement: | L / C, T / T |
| Capacité d'approvisionnement: | ensemble 30 par mois |
| Poids: | 0,3, 0,4, 0,7, 0,9, 1.4kg | Examinez la taille: | 260, 280, 300, 320mm |
|---|---|---|---|
| Diamètre de trou d'olive: | 6,5, 9,5, 13, 14.5mm | examinez les périodes: | 0~9999 |
| Diamètre de la giration: | 75mm | Examinez le taux: | 10±2 T/MN |
| Surligner: | appareil de contrôle de prise électrique,appareil de contrôle électrique de prise |
||

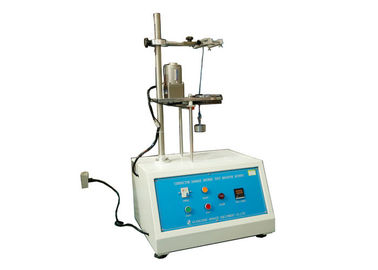

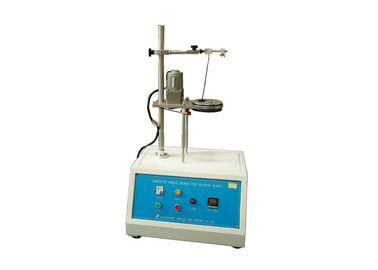

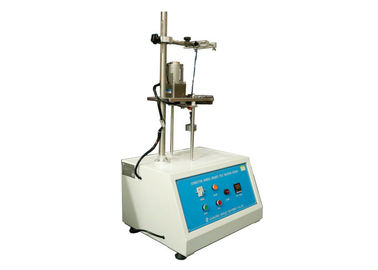

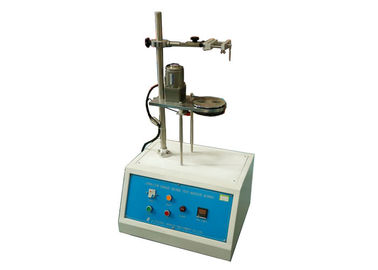

Le dispositif de essai du schéma 11 du taux IEC60884 d'essai de 10±2 T/MN pour vérifier des dommages aux conducteurs choisissent le poste de travail
Norme :
Prises et prise-débouchés du CEI 60884-1 “pour le ménage et les buts semblables – partie : Clause de conditions générales” 12.2.2, 12.3.10 et schéma 11
Application :
Il est utilisation de vérifier si les terminaux avec la vis et les terminaux screwless mettent en boîte des ours la force de mécanisme sous le fonctionnement normal. Principalement utilisation de juger si la conception et la structure de la vis maintenant des terminaux répondent à l'exigence de la bride les conducteurs sans dommages excessifs.
Échantillon d'essai :
Terminaux de vis et terminaux screwless
Paramètres :
| Modèle | HC9903 |
| Examinez le taux | 10±2 T/MN |
| Diamètre de la giration | 75mm |
| Examinez les périodes | 0~9999 |
| Poids | 0,3, 0,4, 0,7, 0,9, 1.4kg |
| Examinez la taille | 260, 280, 300, 320mm |
| Diamètre de trou d'olive | 6,5, 9,5, 13, 14.5mm |
| Normes | IEC60884-1, IEC60669-1 |
Essai normal
1. Ajustement d'échelle : Ouvrez l'écrou fixe de la position d'échelle, ajustez le montage sur la taille requise à l'essai et fixez-le.
2. Centrez l'ajustement : utilisez le marteau de fil pour trouver le centre de la plaque tournante. Ici nous devons correspondre à la forme de l'échantillon, de sorte que le principal- terminal de l'échantillon soit alignement.
3. Installation témoin.
3.1. Les terminaux de connexion sont reliés aux fils correspondants, et à la bride et fixent les montages après installation.
3.2. Le fil sont à la bague correspondante et installent le contrepoids correspondant.
3.3. Table de comparaison du poids, de la taille et de la bague en tant que ci-dessous :
| Section transversale nominale de conducteur (² de millimètre) | Diamètre du trou de bague (millimètre) | Taille (millimètre) | La masse pour le conducteur (kilogramme) |
| 0,5 | 6,5 | 260 | 0,3 |
| 0,75 | 6,5 | 260 | 0,4 |
| 1,0 | 6,5 | 260 | 0,4 |
| 1,5 | 6,5 | 260 | 0,4 |
| 2,5 | 9,5 | 280 | 0,7 |
| 4,0 | 9,5 | 280 | 0,9 |
| 6,0 | 9,5 | 280 | 1,4 |
| 10,0 | 9,5 | 280 | 2,0 |
| 16,0 | 13,0 | 300 | 2,9 |
|
|||
4. Étapes normales d'essai :
4.1. Préréglez le】 de temps d'essai de 【selon des conditions standard, pressez 4.2. Appuyez sur le bouton de】 de début de 【, les débuts de dispositif pour courir, la plaque tournante tournent à un taux de 10r/min., après atteinte jusqu'au】 de temps d'essai de 【, à l'arrêt automatique d'essai et avec l'invite saine. 4.3. Appuyez sur le bouton de réinitialisation jaune pour enlever l'invite de voix. Après que l'essai soit accompli, le commutateur du disjoncteur devrait être abaissé et découper l'alimentation d'énergie. 4.4. Conclusion : Pendant l'essai, le conducteur ni ne s'échappera de l'unité ni de la coupure de fixage près de l'unité de fixage, ni le conducteur sera endommagé de façon à la rendre désormais inapte à l'utilisation.
