| Lieu d'origine: | La Chine |
| Nom de marque: | HongCe |
| Certification: | Calibration certificate(cost additional) |
| Numéro de modèle: | HC9928 |
| Quantité de commande min: | 1 jeu |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | contreplaqué |
| Délai de livraison: | 20 jours |
| Conditions de paiement: | L / C, T / T |
| Capacité d'approvisionnement: | ensemble 30 par mois |
| Matériau: | Acier inoxydable | gare: | 1 station |
|---|---|---|---|
| Unité de bride: | Unité de bride de goupille de prise | la norme: | IEC60884.1, VDE0620 |
| Poids: | 4N, 20N, 30N, 50N | Mesures: | Personnalisable |
| Surligner: | appareil de contrôle de prise électrique,appareil de contrôle électrique de prise |
||
Norme :
Prises et prise-débouchés du CEI 60884-1 “pour le ménage et les buts semblables – partie : Clause 24,10, le schéma 30 de conditions générales”
Description standard :
La prise est placée sur une plaque d'acier rigide donnée en trous appropriés pour les goupilles de la prise comme représenté comme exemple sur le schéma 30.
Les distances entre les centres des trous (par exemple, d1 et d2) seront identiques que les distances entre les centres du cercle entouré autour de la section transversale de chaque goupille dans la feuille standard de la prise.
Chaque trou aura un diamètre égal à celui du cercle entouré autour de la section de la goupille plus (6 ± 0,5) le millimètre.
La prise est placée sur la plaque d'acier de telle manière que les centres des cercles entourant les goupilles coïncident avec les centres des trous.
Une traction P égale à la force maximum de retrait comme donnée dans le tableau 16, est appliquée, sans secousses, pour 1 minute sur chaque goupille consécutivement, en direction de l'axe longitudinal de la goupille.
La traction est appliquée au sein d'une armoire de chauffage à une température de (°C de 70 ± 2), 1 h après que la prise ait été placée dans l'armoire de chauffage.
Après l'essai, la prise est permise de refroidir à la température ambiante et on le vérifiera qu'aucune goupille n'a été déplacée dans le corps de la prise par plus de 1 millimètre.
Échantillon d'essai : Prise, goupille
Paramètres :
| Station d'essai | 1 station |
| Examinez le poids | 50N*1, 20N*2, 30N*1, 4N*1 |
| Mesures | fournissez la mesure de prise 6A, mesure de prise 10A, la mesure de prise 16, une pièce |
| Prise | Le plat de prise devrait être fait selon les conditions de la prise et de la prise du pays spécifique. |
Application :
Elle est employée pour examiner la fermeté de la prise et de la goupille de prise. La prise est placée sur une plaque d'acier rigide donnée en trous appropriés pour les goupilles de la prise. La distance entre les centres des trous sera identique que les distances entre les centres du cercle entouré autour de la section transversale de chaque goupille dans la feuille standard de la prise.
Examinez la méthode
1. Avant que première utilisation, utilisateur si l'au courant des normes appropriées pour plus efficace et approprié utilisant l'appareillage d'essai et accomplir l'essai.
2. La prise est placée sur la plaque d'acier de telle manière que les centres des cercles entourant les goupilles coïncident avec les centres des trous. Insérez alors la prise d'essai dans la prise en direction de l'axe longitudinal de la goupille. Après ce, la prise est placée dans l'armoire de chauffage avec la température (le °C de 70 ± 2), 1 h après, une force de traction est appliqué à l'intérieur d'une armoire de chauffage
3. Choisissez le montage de fixage selon la forme de la prise, et faites-le est fermement relié à la prise (assurez qu'elle ne desserrera pas quand exercez une force de traction)
4. Choisissez le poids de force de traction selon la force maximum de retrait comme donné dans le tableau 16 (peut être réalisé par la superposition), le poids est accroché dans l'anneau de la bride, manipule avec soin, et ne produit pas la tension explosive.
5. La force est appliquée sur chaque goupille de prise pour 1 minute, après l'essai, la prise est laissée refroidir à la température ambiante et on le vérifiera que le déplacement d'aucune goupille de prise dans le corps de prise ne devrait pas excès 1 millimètre.
6. L'attention de salaire au nettoyage du dispositif et à l'entretien des prises après l'essai est accomplie.

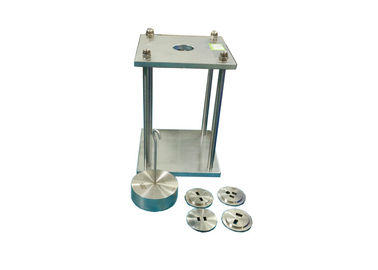

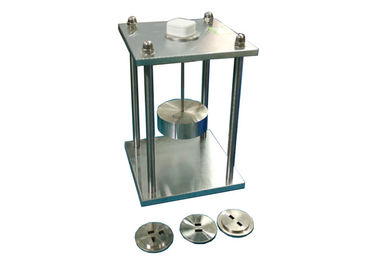

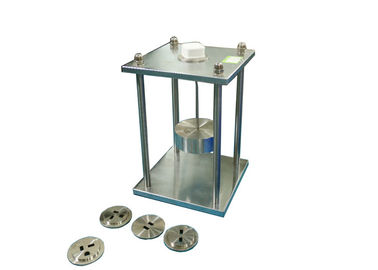

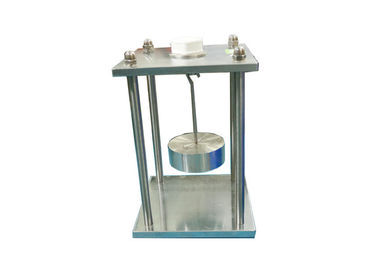

Vue d'image
