Équipement de test de laboratoire de compression de résistance thermique avec IEC60884-1 le schéma 38

Équipement de test de laboratoire de compression de résistance thermique avec IEC60884-1 le schéma 38

Norme :

Prises et prise-débouchés du CEI 60884-1 “pour le ménage et les buts semblables – partie : Clause 24,19 de conditions générales” et schéma 38

Description standard :

Les linceuls des prise-débouchés portatifs sont soumis à un essai de compressibilité à une température ambiante de (°C de 25 ± 5) dans un appareil semblable à cela représenté sur le schéma 38.

L'appareil comporte deux mâchoires en acier, ayant un visage cylindrique du rayon de 25 millimètres, une largeur de 15 millimètres et une longueur de 50 millimètres. La longueur de 50 millimètres peut être augmentée, selon la taille de l'accessoire à examiner.

Les coins sont arrondis avec un rayon de 2,5 millimètres.

Les spécimens sont maintenus de telle manière que le visage avant des mâchoires coïncide avec le visage avant du linceul.

La force s'est appliquée par les mâchoires est (20 ± 2) N.

Après 1 minute, et tandis que les linceuls sont toujours sous pression, les dimensions seront conformes à la feuille de niveau adéquat.

L'essai est répété avec le spécimen a tourné 90°.

Application :

Il est employé pour examiner les propriétés pression-résistantes des accessoires électriques et boîte de montage dans la circonstance de l'chauffage. Cet équipement d'essai devrait être mis dans l'utilisation avec la boîte de chauffage.

Caractéristique :

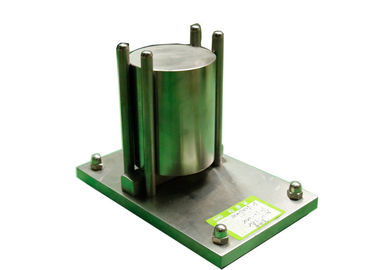

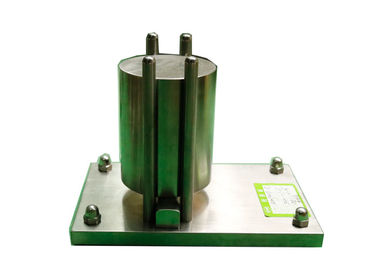

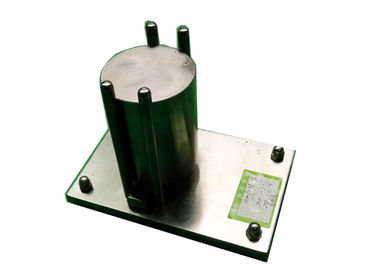

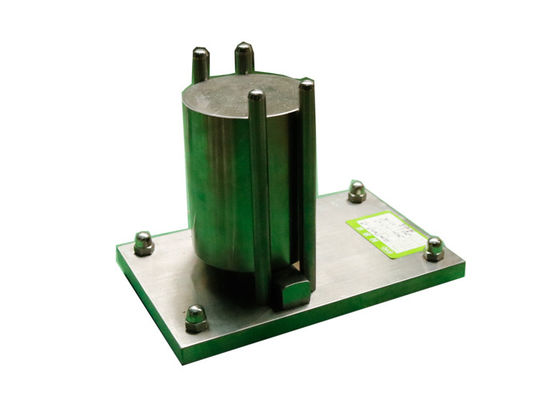

Ce dispositif comporte deux mâchoires en acier, ayant un visage cylindrique du rayon de 25 millimètres, une largeur de 15 millimètres et une longueur de 50 millimètres. La longueur de 50 millimètres peut être augmentée, selon la taille de l'accessoire à examiner. Les coins sont arrondis avec un rayon de 2,5 millimètres. Le spécimen est maintenu entre les mâchoires de telle manière que ceux-ci pressent contre lui dans le secteur où il est saisi dans l'utilisation normale, la ligne centrale des mâchoires coïncidant aussi presque comme possible avec le centre de ce secteur. La force s'est appliquée par les mâchoires est 20 N. L'essai se produit dans une armoire de chauffage à une température de (80±2) °C.

Paramètres :

1. Poids : 20N (plaques de pression mobiles y compris)

2. Taille de plaque de pression : longueur : 50mm, largeur : 15mm, visage cylindrique : le rayon est 25mm, les coins sont arrondis avec un rayon de 2,5 millimètres.

3. L'intérieur de la distance de guides : 50mm×15.4mm

4. Matériel : acier inoxydable 304

Méthode d'essai :

1. Avant première utilisation, utilisateur si l'au courant des normes appropriées pour plus efficace et approprié utilisant l'appareillage d'essai et accomplir l'essai.

2. Selon les conditions standard pour le traitement préparatoire d'échantillon avant emploi.

3. La plaque de pression (petite) est placée entre les guides (côté étroit), visage cylindrique est ascendante, le spécimen est placé horizontalement sur la plaque de pression, puis endroit la plaque de pression (grande) sur le spécimen et le visage cylindrique est de haut en bas, a finalement mis le poids sur la plaque de pression (grande), temps d'essai est de 1 heure.

Attention :

Le spécimen est maintenu entre les plaques de pression de telle manière que ceux-ci pressent contre lui dans ce secteur où il est saisi dans l'utilisation normale, la ligne centrale des plats coïncidant aussi presque comme possible avec le centre de ce secteur.
