| Lieu d'origine: | La Chine |
| Nom de marque: | HongCe |
| Certification: | Calibration certificate(cost additional) |
| Numéro de modèle: | VP-20KVA |
| Quantité de commande min: | 1 jeu |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | contreplaqué |
| Délai de livraison: | 20 jours |
| Conditions de paiement: | L / C, T / T |
| Capacité d'approvisionnement: | ensemble 30 par mois |
| Capacité de production: | 20KVA | Forme d'onde: | SINEWAWE |
|---|---|---|---|
| COURANT MAXIMUM DE HAUTE VITESSE: | 55.6A | COURANT MAXIMUM DE BASSE VITESSE: | 27.8A |
| tension: | 380V±15% | Nombre de phase: | Triphasé |
| Surligner: | appareil de contrôle du CEI,Équipement de test de laboratoire |
||

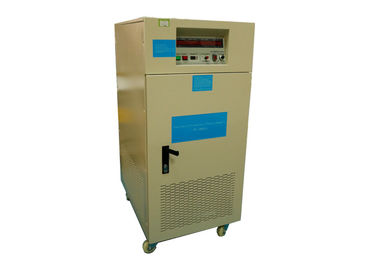

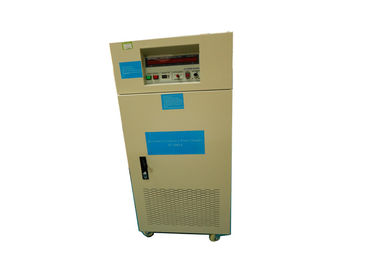

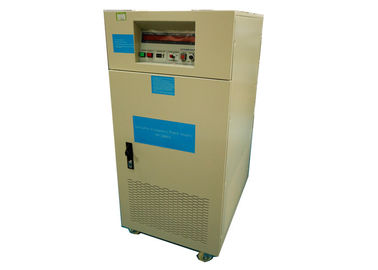

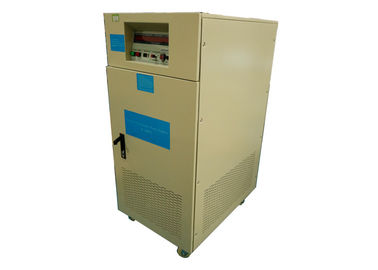

Capacité de sortie visuelle audio de considérations environnementales d'équipement de test de fréquence variable 20KVA
L'information produit :
Ce produit est très utilisé dans divers champs, et fournit le système d'alimentation d'énergie des solutions de client des considérations environnementales de puissance, optimisation de la collocation de charge, sélection assortie de puissance, conçue pour adapter les besoins de la fabrication, maigre et l'entretien efficace et opportun et se perfectionner, peut complètement répondre aux besoins des clients.
Paramètres techniques :
| Article | Paramètre | |
| Capacité de sortie | 20KVA | |
| Entrée à C.A. | ||
| Nombre de phase | Triphasé | |
| Forme d'onde | SINEWAWE | |
| Tension | 380V±15% | |
| Gamme de fluctuation de fréquence | 50HZ ou 60HZ±15% | |
| facteur de puissance | ﹥0.9 | |
| Entrée de C.C | ||
| Nombre de phase | Triphasé | |
| Forme d'onde | SINEWAWE | |
| Tension de basse vitesse | 0-260V sans interruption réglable | |
| Tension de haute vitesse | 0-520V sans interruption réglable | |
| Fréquence | 60HZ, 50HZ, 40-499.9HZ sans interruption réglable | |
| Stabilité de fréquence | ≤0.01% | |
| Courant maximum de haute vitesse (a) | 55.6A | |
| Courant maximum de basse vitesse (a) | 27.8A | |
| Représentation entière de machine | ||
| Taux de règlement de puissance | ﹤1% | |
| Taux de règlement de charge | ﹤1% | |
| Déformation de forme d'onde | ﹤2% | |
| Efficacité | ﹥90% | |
| Temps de réponse | ≤2ms | |
| Facteur de crête | 3:1 | |
| Affichage | ||
| Interface d'affichage | Affichage à LED de Digital | |
| Tension “ | 4 chiffres, voltmètre numérique, résolution 0.1V | |
| Actuel | 4 chiffres, ampèremètre numérique, résolution 0.1A | |
| Puissance | 4 chiffre, wattmètre numérique | |
| Fréquence | nombre de 4 chiffres, fréquencemètre numérique | |
L'ordre de l'explication est de gauche à droite, de haut en bas, et est décrit point par point :
1. Table d'indication de fréquence de sortie : L'affichage numérique montre la fréquence de sortie à une décimale.
2. Table d'indication de tension de sortie : L'affichage numérique montre la valeur de tension de sortie.
3. Table d'indication actuelle de charge : L'affichage numérique montre la valeur courante de sortie.
4. Table d'indicateur de watt de charge : valeur de puissance de sortie d'affichage numérique.
5. Bouton de commutateur électrique : Le bouton marche de commutateur.
6. Puissance-sur le contact RAZ : Les voyages d'inverseur devant surcharger ou circuit ouvert. Quand l'alarme retentit, appuyez sur ce bouton pour se remettre en marche.
7. Interrupteur à positions multiples de fréquence : Arrangement 40.0-499.9HZ programmable à frèquence fixe (de cadran).
8. Commutateur de tension de sortie : deuxième vitesse 0-150V ou 0-300V.
9. Bouton standard de règlage de sortie de tension : le commutateur de réglage fin de Dix-tour, qui peut être réglé avec précision pour obtenir la tension standard vous avez besoin.
10. Commutateur triphasé d'affichage de courant de sortie : peut montrer la valeur courante de sortie de chaque phase. (Seulement pour les modèles triphasés de sortie).
11. Produisez la prise universelle : chargez au-dessous de 10A. (Seulement pour inverseurs 500W~5KVA monophasés)
12. PUISSANCE : Contact "ALIMENTATION PRINCIPALE".
13. O/P : Commutateur de charge de sortie.
14. Entrez le TB.
15. TB de sortie.
Instructions d'opération
1. Première coupe le commutateur électrique à la position de repos.
2. Veuillez vérifier le commutateur d'intégrité de l'équipement avant emploi, et tournez l'affichage de bouton de diverses fonctions pour s'assurer qu'il n'y a aucun relâchement.
3. Vérifiez si la puissance d'entrée est selon les caractéristiques et commutez alors le contact "ALIMENTATION PRINCIPALE" à la position de fonctionnement.
4. Placez la fréquence de sortie. La fréquence indiquée sur le cadran est la fréquence de sortie. En plaçant la fréquence de cent-chiffre, vous devez appuyer sur le bouton d'OFF/RESET d'abord.
5. Appuyez sur le commutateur de début : Veuillez arrêter le commutateur de sortie avant d'appuyer sur ce commutateur.
6. Ajustez la tension de sortie : Coupez le commutateur de tension de sortie dans la position désirée de vitesse.
(a) vitesse 0-150V picoseconde de Lo-V : Employez ce dossier au-dessous de 150V.
(b) position 0-300V picoseconde de vitesse d'HIV : Employez ce dossier pour 150V ou plus.
7. Reliez la ligne d'entrée de charge et mettez en marche le commutateur de sortie pour obtenir l'alimentation d'énergie standard pour la valeur montrée sur chaque affichage de fonction.
8. La machine est surchargée ou mise en court-circuit. Quand la surcharge ou le court-circuit, le circuit de protection a immédiatement découpé les alarmes de puissance de sortie, et de sonnerie. Veuillez arrêter la charge d'abord, puis appuyez sur le contact RAZ (OFF/RESET) pour arrêter l'alarme. Appuyez sur alors le commutateur de début pour commencer l'alimentation d'énergie. Vérifiez la condition de charge, confirmez qu'il n'y a aucune anomalie, et puis tournez le commutateur de charge de retour dessus.
9. Pressez OFF-RESET lors du fonctionnement pour découper la tension de sortie.
| Condition anormale | Solution |
| Ne peut pas rejeter | 1. qu'il y ait une coupure électrique ou pas |
| Coupez « NFB » à 0N | |
| 3. Vérifiez le cordon de secteur, prise, prise | |
| 4. Vérifiez le fusible | |
| La fréquence de sortie est montrée normalement. Mais le voltmètre et l'ampèremètre montrent en tant que « 0" | 1. Tournez le commutateur électrique à |
| 2.Adjust la tension de sortie au commutateur zéro | |
| 3. 3. coupez le commutateur électrique à | |
| La fréquence de sortie est normale, mais la tension et l'ampèremètre sont montrés comme « 0" et bruits d'avertissement. | 1. Vérifiez et réduisez le courant de charge |
| 2. Appuyez sur le contact RAZ | |
| 3. Attendez la machine pour retarder commencer | |
| 4. Refonctionnement |
Avertissement :
1. L'inverseur a différentes normes d'installation dues à la capacité différente. Veuillez suivre les caractéristiques de votre inverseur.
Choisissez la manière appropriée de câbler, particulièrement attention de salaire au diamètre de fil doit se conformer aux règlements.
2. Veuillez prêter l'attention à l'extrémité d'entrée de l'inverseur, l'évitez de partager un commutateur avec l'autre équipement et près de la tête d'alimentation d'énergie de ville.
3. Confirmez que la tension d'alimentation de puissance d'entrée rencontre la tension évaluée par entrée de l'inverseur.
4. Veuillez couper le courant en câblant, et n'actionnez pas la ligne de feu pour la sécurité.
5. Veuillez choisir la taille du fil de câblage selon les règlements de l'électricien, et prêtez l'attention au serrage de vis.
6. Veuillez employer la construction d'O-terminal pour le terminal.
7. Veuillez s'assurer que le fil de masse de l'inverseur est mis en application.
8. La puissance d'entrée ne peut pas être reliée à l'approvisionnement de puissance de sortie.
9. Les composants de semi-conducteur sur le tableau de commande interne sont susceptibles de l'électricité statique et des dommages. Ne touchez pas le tableau de commande.
10. Le travail d'environnement de fonctionnement et de câblage de l'inverseur ont un impact direct sur la fonction normale de l'inverseur, de sa durée de vie et même de la sécurité. , Soyez par conséquent sûr de suivre les conditions ci-dessus pour l'installation et le câblage.
