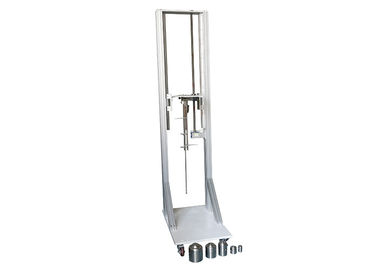

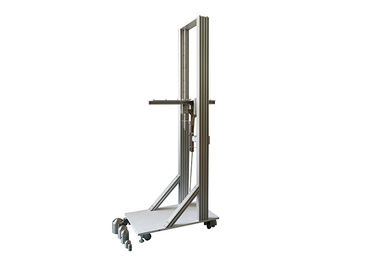

Équipement d'essai d'impact du marteau 50J de pendule de haute énergie

Équipement d'essai d'impact du marteau 50J de pendule de haute énergie

Équipement d'essai d'impact du marteau 50J de pendule de haute énergie
High Energy Pendulum Hammer 50J  Impact Testing Equipment
Équipement d'essai d'impact du marteau 50J de pendule de haute énergie
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: HongCe
Certification: calibration certificate
Numéro de modèle: HC9921A
Conditions de paiement et expédition:
Quantité de commande min: 1 ensemble
Prix: Negotiatable
Détails d'emballage: contreplaqué
Délai de livraison: 25 jours
Conditions de paiement: T/T
Capacité d'approvisionnement: 10 /month réglé
Contact
Description de produit détaillée
Matériel: Acier inoxydable Élément d'impact: 2,5,10,20,50J facultatif
Taille de baisse: 200-1200mm Angle de pendule: 0-90 ° réglable
Nom de produit: Appareillage d'essai de marteau de pendule Garantie: 1 an
Standard: IEC60068-2-75, IEC62262 Utilisation: machine d'essai d'impact
Surligner:

équipement de test d'impact

,

machine d'essai d'impact de pendule

Éléments d'impact d'acier inoxydable d'appareillage d'essai de marteau de pendule de haute énergie de machine d'essai au choc



Norme :

IEC60068-2-75 essai environnemental – partie : Essais – essai hein : Essai Eha de la clause 5 d'essais de marteau : Marteau de pendule, degrés IEC62262 de la protection fournis par des clôtures pour le matériel électrique contre des impacts mécaniques externes (code d'IK)



Description standard :

L'appareillage d'essai consiste fondamentalement en un pendule tournant à son extrémité supérieure de façon à pour être maintenu dans un plan vertical. L'axe du pivot est à 1 000 millimètres au-dessus du poste de mesure. Le pendule se compose de bras nominalement rigide et d'élément saisissant étant conforme aux conditions du tableau 1.

Pour examiner lourd, volumineux ou difficile de manipuler des spécimens, un pendule portatif peut être utilisé. Il sera conforme à la description ci-dessus mais son pivot peut être fixé directement sur le spécimen ou sur une structure mobile. Dans ce cas, on lui assurera que, avant les essais, l'axe du pendule est horizontal, que sa fixation est suffisamment rigide, et que le point d'impact est dans le plan vertical passant par l'axe.

Dans tous les cas, quand le pendule est libéré, on lui permettra de tomber seulement sous l'influence de la force de la gravité.



Application :

Il s'applique pour examiner le degré mécanique de force de collision quand les coquilles de matériel électrique se heurtent les objets externes.



Échantillon d'essai :

La coquille de l'armoire régulatrice d'énergie électrique, la boîte de jonction de standard de câble de sous-station et de câble et l'équipement semblable.



Caractéristique :

Le cadre de ce dispositif est soudé par l'acier inoxydable, la structure est compacte et durable. Les supports peuvent être ajustés en haut et en bas, et l'angle d'impact est le ° 0-90 réglable, l'appareillage entier d'essai est facile à être utilisé. Le dispositif est un dispositif d'impact de pendule de haute énergie pour 2J et en haut.



Paramètres :

Angle de tige de pendule 0-90 ° réglable, affichage d'échelle
Longueur de tige de pendule

1000mm.

φ9 est employé pour 1J et 2J, φ15.9 est employé pour 5J, 10J, 20J et 50J

Éléments d'impact 2J, 5J, 10J, 20J, 50J
Taille d'impact 200mm~1200mm réglables




Énergie d'impact, la masse équivalente et table de taille de baisse :

Energy/J 2 5 10 20 50
Kilogramme de masse équivalent (±2%) 0,5 1,7 5 5 10
Taille de la chute mm±1% 400 300 200 400 500




Relation entre le code d'IK et la table d'énergie d'impact :

Code d'IK IK00 IK01 IK02 IK03 IK04 IK05 IK06 IK07 IK08 IK09 IK10
Impact energy/J * 0,14 0,2 0,35 0,5 0,7 1 2 5 10 20





Principes mécaniques :

Cet appareil est conçu et construit selon le CEI 60068-2-75, l'embout avant de la tige de pendule est relié aux éléments heurtants, ajuste la tige de pendule sur une certaine taille et libérer elle, puis l'oscillation de tige de pendule librement pour effectuer la surface témoin d'essai dans pour définir le secteur. Les différents éléments saisissants de masse équivalents correspondent à différentes énergies d'impact, et s'appliquent à l'essai de force différent de clôture de matériel électrique.

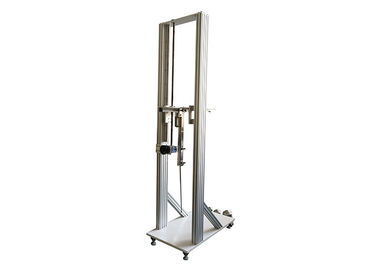

Équipement d'essai d'impact du marteau 50J de pendule de haute énergie 0Équipement d'essai d'impact du marteau 50J de pendule de haute énergie 1
