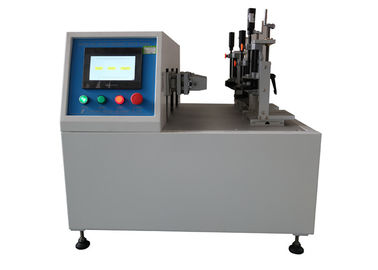

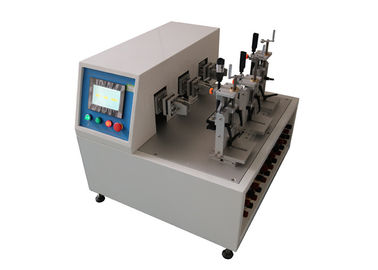

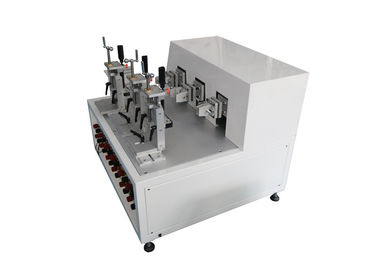

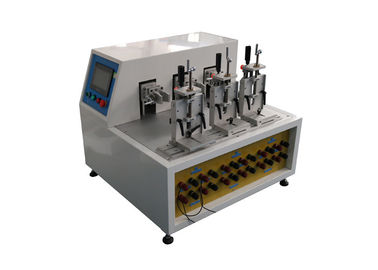

Appareil de contrôle de prise de prise de la résistance 50Hz de commutateur de bouton

Les stations de l'appareil de contrôle 3 de résistance de prise de prise de commutateur pour le bouton commutent le contrôle indépendant

Norme :

Prises et prise-débouchés du CEI 60884-1 “pour le ménage et les buts semblables – partie : Capacité de la clause 20 de conditions générales” et fonctionnement normal de rupture de la clause 21, le schéma 16.

Description standard :

20 capacités de rupture :

Les accessoires auront à capacité de rupture appropriée.

La conformité est vérifiée en examinant des prise-débouchés et des prises avec les goupilles qui ne sont pas solides, à l'aide d'un appareillage approprié d'essai, un exemple dont est montré sur le schéma 16.

Fonctionnement normal 21 :

Les accessoires résisteront sans usage excessif ou tout autre effet néfaste, les contraintes mécaniques, électriques et thermiques se produisant dans l'utilisation normale.

La conformité est vérifiée en examinant des prise-débouchés, et des prises avec les socketcontacts de mise à la terre résilients ou avec les goupilles qui ne sont pas solides, à l'aide d'un appareillage approprié d'essai, un exemple dont est montré sur le schéma 16.

Application :

Il s'applique pour les commutateurs cassant l'essai de durée de capacité et de fonctionnement normal du ménage et les installations électriques fixes semblables, aussi appropriés à l'essai de durée de prises et de capacité de rupture et de fonctionnement normal des prises du ménage et des buts semblables. L'équipement de test simule les commutateurs, les prises et les prises, rotation à long terme, insertion et retire des actions, pour évaluer si les commutateurs, les prises et les prises peuvent résister à l'utilisation normale des dommages mécaniques et des dommages électriques de fatigue, et si les points de contact a le phénomène d'adhérence, les phénomènes fermés ou déconnectés à long terme, pour examiner si les échantillons d'essai sont usés excessif ou ont d'autres conséquences néfastes. C'est équipement de test spécial pour l'essai de résistance électrique de commutateurs et de prise-prises.

Échantillon d'essai :

Boutonnez le commutateur, la prise et la prise.

Caractéristique :

L'équipement de test peut faire la résistance déterminant des commutateurs, des prises et des prises de bouton. Ajouté à l'essai de chargement externe de processus de boîte de banque de charge (résistif, inductif et capacitif), il a un système de contrôle correspondant.

La machine d'essai est faite en cadre en aluminium, plat de joint d'acier inoxydable, conduit par le moteur servo et la vis de boule, avec l'écran tactile de couleur de 7 pouces, le système de contrôle de PLC, l'interface humanisée d'opération et l'affichage numérique puissant. Les temps d'essai, temps actuel de conduction, vitesse d'essai peuvent être préréglés. Elle a la fonction d'affichage de courant électrique qui peut montrer le courant de la conduction de l'échantillon. La machine entière d'essai a les 3 postes de travail. Quand il y a sans interruption de dû "Marche/Arrêt" commuté à l'adhérence ou à l'échec, il alarmera et enregistrera le nombre approprié d'expériences, et il alarme quand les temps d'essai atteignent la valeur préréglée. La machine d'essai s'arrêtera automatiquement quand une alarme se produit.

Paramètres :

Certificat de calibrage :
