Lieu d'origine: | La Chine |
Nom de marque: | HongCe |
Certification: | Calibration Certificate(cost additional) |
Numéro de modèle: | HDX1302 |
Quantité de commande min: | 1 ensemble |
---|---|
Prix: | Negotiatable |
Détails d'emballage: | Emballage standard d'exportation |
Délai de livraison: | 15 JOURS |
Conditions de paiement: | T/T, Paypal |
Capacité d'approvisionnement: | 10 ensembles par mois |
Standard: | IEC60245-2 figure 1 de la clause 3,1 | COURANT DE CHARGE: | 0.5-25A |
---|---|---|---|
Chargement de tension: | 0-400V | Vitesse d'essai: | 0.33m/S |
Surligner: | Équipement d'essai de câble du schéma 1,équipement d'essai de câble de 1000mm |

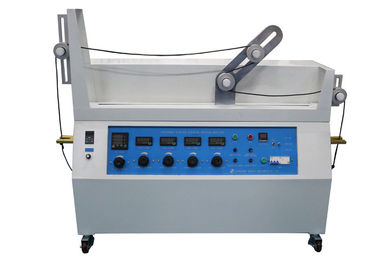

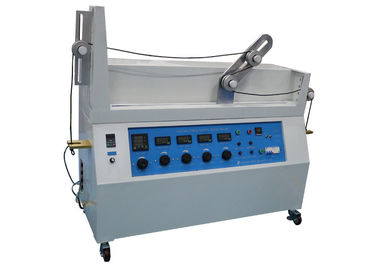

essai de fléchissement du schéma 1 de l'équipement d'essai du câble 0.33m/s IEC60245-1 pour la distance de essai flexible des câbles 1000mm
Le caoutchouc IEC60245-1 a isolé des tensions câble-évaluées jusqu'à 450/750 V-partie 1 : La clause 5.6.3.1, de conditions générales le caoutchouc IEC60245-2 a isolé des tensions câble-évaluées jusqu'à 450/750 V-partie 2 : Examinez la figure de la clause 3,1 de méthodes 1, IEC60065-1 la clause b) 16,3
Description standard :
Cet essai sera effectué à l'aide de l'appareil représenté sur le schéma 1. Cet appareil se compose d'un transporteur C, d'un système d'entraînement pour le transporteur et de quatre poulies pour chaque échantillon de câble à examiner. Le transporteur C soutient deux poulies A et B, qui sont du même diamètre. Les deux poulies fixes, à l'un ou l'autre d'extrémité de l'appareil, peuvent être d'un diamètre différent des poulies A et B, mais chacune des quatre poulies sera ainsi arrangé qui l'échantillon est horizontal entre elles. Le transporteur fait des cycles (en avant et les mouvements arrière) au-dessus d'une distance de 1 m approximativement à une vitesse constante de 0,33m/s entre chaque inversion de la direction du mouvement.

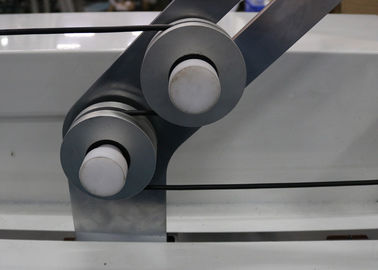

Les poulies seront faites de métal et avoir une cannelure formée semi-circulaire pour les câbles circulaires et une cannelure plate pour les câbles plats. Les brides retenantes D seront fixes de sorte que la traction soit toujours appliquée par le poids duquel le transporteur s'éloigne. La distance d'une bride retenante à son appui, alors que l'autre bride se repose sur son appui, sera de maximum de 5cm.
Le système d'entraînement sera tel que les tours de transporteur sans à-coup et sans secousses quand il s'inverse d'une direction à l'autre.
Alimentation d'énergie | 220V/ 50 HERTZ |
Courant de charge | 0.5-25A, réglable |
Tension de charge | Tension entre phases 10-400V réglable |
Vitesse d'essai | 0.33m/s |
Distance d'essai | 1000±20mm |
Noyaux appropriés | 2-18 |
Section transversale nominale | 0.2-4mm2 |
Diamètre des poulies | 60, 80, 120, 160, 200mm |
Examinez les poids | 2*0.5kg avec le crochet, 2*0.5kg avec le trou, 6*1kg avec le trou, 2*6kg avec le crochet |
Application :
Elle est employée pour vérifier la force mécanique des câbles flexibles réalisés. Cet essai ne s'applique pas aux câbles flexibles avec des noyaux de section transversale nominale plus grands que 4mm2, ni aux câbles faisant étendre plus de 18 noyaux dans plus de deux couches concentriques.
Caractéristique :
L'appareillage d'essai peut répondre aux exigences standard d'essai du national et les normes internationales, peuvent être très utilisées. Il a le multimètre numérique de précision peut, ainsi, exactement mesurer le courant-tension plus petit ou plus grand. La méthode de changement pour des poulies est simple et commode. L'équipement de test adopte au mécanisme d'entraînement à chaînes, la représentation est stable et le bruit est rare.
