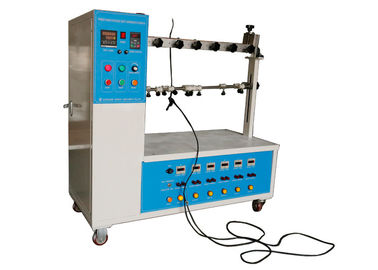

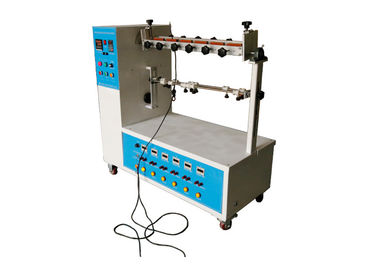

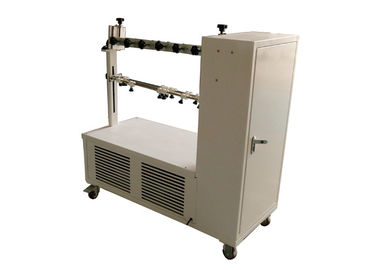

Appareillage d'essai de flexibilité de la corde 999999 de prise du schéma 21

Appareillage d'essai de flexibilité de la corde 999999 de prise du schéma 21

Figure 21 Plug Cord 999999 Flexibility Test Apparatus

Détails sur le produit:

Lieu d'origine: La Chine
Nom de marque: HongCe
Certification: Calibration certificate(cost additional)
Numéro de modèle: HC9919

Conditions de paiement et expédition:

Quantité de commande min: 1 ensemble
Prix: Negotiation
Détails d'emballage: contreplaqué
Délai de livraison: 30 jours
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 10 ensembles par mois
Contactez maintenant
Description de produit détaillée
Stations d'essai: 6 stations temps de fléchissement: 1-999999 (réglable).
Fléchissement du taux: 10~60 t/mn (réglables) Poids: 10N/20N*6

Appareillage d'essai de flexibilité de corde de prise de la figure 21 du CEI 60884-1 avec le contrôle de bouton de 6 stations



Norme :

Prises et prise-débouchés du CEI 60884-1 “pour le ménage et les buts semblables – partie : Clause 23,4, le schéma 21 de conditions générales”



Description standard :

Des prises de Non-rewirable et les prise-débouchés portatifs non-rewirable seront conçus de telle manière que le câble flexible soit protégé contre excessif pliant où il entre dans l'accessoire.



Les gardes fournies à cet effet seront d'isolant et seront fixées d'une façon fiable.



La conformité est vérifiée par inspection et par un essai de fléchissement fait à l'aide d'un appareil suivant les indications du schéma 21.



L'essai est fait sur de nouveaux spécimens.

Le spécimen est fixé au membre de oscillation de l'appareil de sorte que, quand il est au milieu de son voyage, l'axe du câble flexible, où il écrit le spécimen, soit vertical et traverse l'axe de l'oscillation.



Des spécimens avec les cordes plates sont montés de sorte que l'axe principal de la section soit parallèle à l'axe de l'oscillation.



L'accessoire sera fixé dans l'appareillage d'essai de la façon suivante :

– prises : par les goupilles ;

– prise-débouchés portatifs : à une distance de 4 millimètres à 5 millimètres en direction du câble flexible, du visage d'engagement ; une prise d'essai ayant les dimensions maximum sera insérée dans le prise-débouché portatif pendant l'essai.



L'accessoire est, par la variation de la distance entre la partie de réparation du membre de oscillation et l'axe de l'oscillation, placé de sorte que le câble flexible fasse le mouvement latéral minimum quand le membre de oscillation de l'appareillage d'essai est déplacé au-dessus de son plein voyage.



Le câble flexible est chargé avec une masse tels que la force appliquée est

– 20 N pour des accessoires avec les câbles flexibles ayant une section transversale nominale dépassant 0,75 millimètres 2 ;

– 10 N pour d'autres accessoires.



Un égal actuel au courant évalué de l'accessoire ou au courant suivant, celui qui est plus l'inférieur, est passé par les conducteurs :

– 16 A pour des accessoires avec les câbles flexibles ayant des que 0,75 millimètres une section transversale nominale plus grands2 ;

– 10 A pour des accessoires avec les câbles flexibles ayant une section transversale nominale de 0,75 millimètres2 ;

– 2,5 A pour des accessoires avec les câbles flexibles ayant une section transversale nominale moins de 0,75 millimètres2.



La tension entre les conducteurs est égale à la tension évaluée du spécimen.



Le membre de oscillation est déplacé par un angle de 90° (45° des deux côtés de la verticale), le nombre de flexings étant 10 000 et le taux de fléchir 60/min.



Des spécimens avec les câbles flexibles de section circulaire sont tournés par 90° dans le membre de oscillation après 5 000 flexings ; des spécimens avec les câbles flexibles plats sont seulement pliés dans une perpendiculaire de direction à l'avion contenant les haches des conducteurs.



Pendant l'essai de fléchissement, il y aura

– aucune interruption du courant,

– aucun court-circuit entre les conducteurs.



Après l'essai, la garde, le cas échéant, n'aura pas séparé du corps et l'isolation du câble flexible ne montrera aucun signe de l'abrasion ou de l'usage ; les brins cassés des conducteurs n'auront pas percé l'isolation autant que pour devenir accessibles.



Application :

Ce dispositif est utilisé pour l'essai les propriétés de fléchissement des prises non-rewirable (terminaux) et les prise-débouchés portatifs non-rewirable, vérifient la force de fatigue du cable électrique et de la veste.



Échantillon d'essai :

Prises de Non-rewirable et prise-débouchés portatifs non-rewirable



Caractéristique :

La vitesse réduisant des contrôles de moteur la structure détraquée de coulisseau pour faire le mouvement d'échange, les left and right fléchissant des angles sont ajustées par l'échelle manuelle, et le modèle automatique d'écran tactile d'ajustement d'angle peut être adapté aux besoins du client.

L'appareil de contrôle arrêt automatique quand les temps d'essai de préréglage ont accompli.



Paramètres :

Alimentation d'énergie AC220V, 60Hz
Nombres de stations d'essai 6, avec 6 ensembles de brides
Nombres de temps de fléchissement 1-999999 (réglable). Avec 6 compteurs indépendants la correspondance à chaque station, et il y a un compteur général
Taux de fléchissement 10~60 t/mn (réglables)
Fléchissement des angles Angle de pivot de chaque côté pour 45°, 60°, 90°
Fils se reliants témoin 6 PCS
Poids 10N/20N*6 (le poids d'UL113g et de 284g)
Rupture de l'indication Affichage d'indicateur
Dimensions L*W*H=870mm *610mm* 820mm



Théorie mécanique

Le bloc détraqué sur la boîte de vitesse de réduction est conduit par le moteur électrique pour faire l'action de échange.
