Stations d'essai: | 1 station | marteau d'impact: | 1000±2g et 100±1g |
---|---|---|---|
taille d'impact: | 100mm | épaisseur de soutien: | 40mm |
Surligner: | appareil de contrôle de prise électrique,appareil de contrôle de prise |

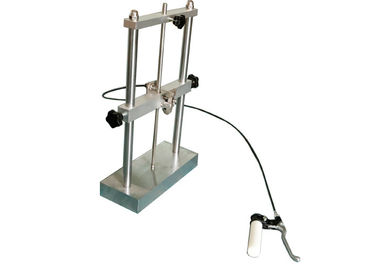

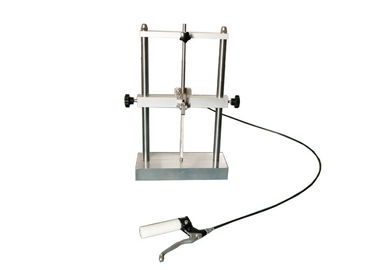

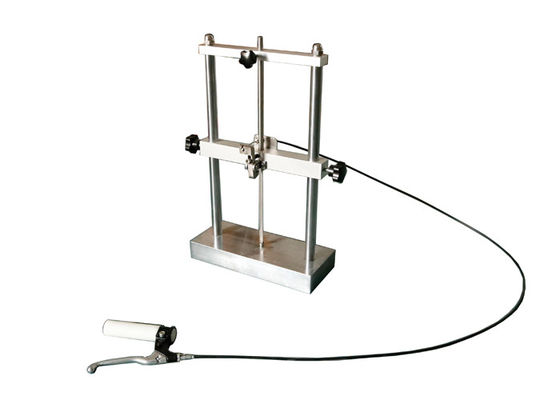

IEC60884-1 appareillage de station simple du schéma 27 pour l'essai au choc à la libération mécanique de basse température
Norme :
Prises et prise-débouchés du CEI 60884-1 “pour le ménage et les buts semblables – partie : Clause 24,4 de conditions générales”, clause 30,4, schéma 27 et schéma 42.
Description standard :
Clause 24,4 :
Les spécimens sont soumis à un essai au choc à l'aide d'un appareil suivant les indications du schéma 27.
L'appareil, placé sur une protection du caoutchouc spongieux 40 millimètres d'épaisseur, est placé ainsi que les spécimens dans un congélateur à une température de (– °C de 15 ± 2), pour au moins 16 H.
À la fin de cette période, chaque spécimen, consécutivement, est placé dans la position normale de l'utilisation suivant les indications du schéma 27, et un poids est permis de chute d'une hauteur de 100 millimètres. La masse du poids en baisse est (1 000 ± 2) G.
Après l'essai, le spécimen ne montrera aucun dommage au sens de cette norme.
Essai au choc de la clause 30,4 à la basse température :
Les spécimens sont soumis à un essai au choc à l'aide de l'appareil suivant les indications du schéma 42. La masse du poids en baisse est (100 ± 1) G.
L'appareil, sur une protection de caoutchouc spongieux, 40 millimètres d'épaisseur, est placé, ainsi que les spécimens, dans un congélateur à une température de (– °C de 15 ± 2) pour au moins 24 H.
À la fin de cette période, chaque spécimen consécutivement, est placé en position, suivant les indications du schéma 42, et le poids en baisse est permis de chute d'une hauteur de 100 millimètres. Quatre impacts sont appliqués successivement au même spécimen, le tournant par 90° entre les impacts.
Après que l'essai les spécimens soient permis d'atteindre approximativement la température ambiante et soient puis examinés.
Aucune fissure des douilles isolantes ne sera évidente avec la vision normale ou corrigée sans rapport optique supplémentaire.
Application :
Ce dispositif est utilisation pour vérifier la résistance à l'impact à la basse température des accessoires électriques, aussi bien que les fils et les câbles.
Échantillon d'essai :
Accessoires électriques, type extérieur boîtes de support, glandes de vis, couvertures, fils et câbles etc.
Caractéristique :
Ce dispositif devrait être utilisé avec la chambre de basse température, le dispositif devrait être placé sur la protection de caoutchouc spongieux environ de 40mm épais, et devrait être mis dans la chambre de basse température avant et pendant l'essai.
Paramètres :
Station | Station simple |
Poids du marteau (G) d'impact | 1000±2 et 100±1 |
Taille de l'impact (millimètre) | 100 |
Morceau intermédiaire en acier | Φ20, extrémité inférieure R300 arrondi, 100g |
Épaisseur en acier de soutien | 40mm, poids : 10±1kg |
Standard |
IEC60884-1 24,4 figure 27 IEC60884-1 30,4 figure 42 |
Opération | Libération manuelle et mécanique |
Méthode d'essai :
1. Avant que la première utilisation, utilisateur devrait être au courant des normes appropriées pour plus efficace et approprié utilisant l'appareillage d'essai et accomplir l'essai.
2. Le spécimen est placé sous le morceau intermédiaire en acier, le poids est crochet par le cintre, ajustent la position du crochet, à la fin de cette période, chaque spécimen, consécutivement, est placé dans la position normale de l'utilisation suivant les indications du schéma 27, et un poids est permis de chute d'une hauteur de 100 millimètres. La masse du poids en baisse est (1000±2) G.
3. L'appareil, placé sur une protection du caoutchouc spongieux 40 millimètres d'épaisseur, est placé ainsi que les spécimens dans un congélateur à une température de (- 15±2)℃, pour au moins 16h.
4. Quand ce temps est en hausse, pressez la poignée de libération sur le dispositif, le poids est baisse libre sur le spécimen, après l'essai, le spécimen ne montrera aucun dommage au sens de cette norme.
5. Nettoyez et maintenez l'équipement après que l'essai soit accompli.
