| Lieu d'origine: | La Chine |
| Nom de marque: | HongCe |
| Certification: | Calibration certificate(cost additional) |
| Numéro de modèle: | HT-I02T |
| Quantité de commande min: | 1 ensemble |
|---|---|
| Prix: | Negotiatable |
| Détails d'emballage: | Boîte en aluminium |
| Délai de livraison: | 7 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 30 ensembles par mois |
| Nom de produit: | Examinez la sonde B de doigt | Matériel: | Plastique + acier inoxydable |
|---|---|---|---|
| Couleur: | Blanc | Utilisation: | équipement de test du CEI |
| Garantie: | 1 an | Délai d'exécution: | Dans très la courte durée |
| Normes: | IEC60529-1 | Force: | 10N, 20N, 30N |
| Surligner: | Sonde de doigt d'essai du CEI 60529-1,sonde de doigt de l'essai 30N,sonde de doigt de l'essai 10N |
||

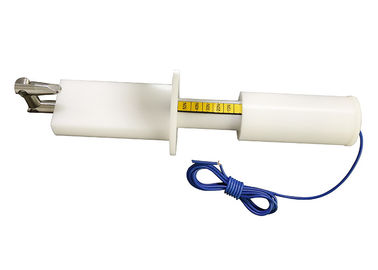

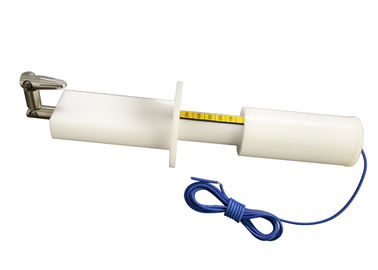

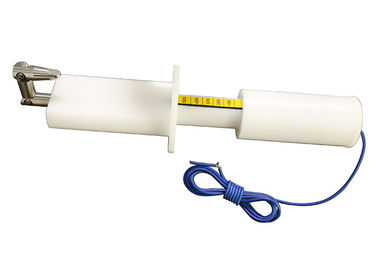

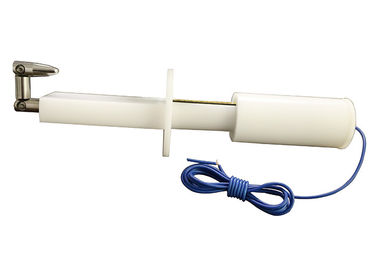

Sonde B de doigt d'essai de sonde de doigt de l'essai IEC60529-1 avec la force de 10N, 20N, 30N
Norme : Figure 2 du CEI 61032, IEC60950 figure 2A, IEC60884, IEC60335, UL507, et UL1278 schéma 8,4.
Application : Cette sonde est prévue pour vérifier la protection de base contre l'accès aux pièces dangereuses. Elle est également employée pour vérifier la protection contre l'accès avec un doigt.
Échantillon d'essai : Pièces vivantes de clôture facilement accessible ou pièces mécaniques.
Caractéristique : Cette sonde de doigt d'essai se compose du dito, du doigt, de la base et de la poignée isolée qui simule les caractéristiques de la main humaine. Elle a deux joints mobiles, qui peuvent être courbés à 90°. Personnalisable : elle peut être employée pour l'essai à chocs anti-électrique une fois équipée des prises de banane et du connecteur que l'on peut brancher d'amphenol à l'extrémité de la poignée, ou utilisée pour l'essai de protection de clôture quand trou fileté ouvert de M6 à l'extrémité de la poignée (liée au dynamomètre de traction et de poussée).
Paramètres (millimètre) :
| Modèle | HT-I02 | HT-I02A | HT-I02B | HT-I02T |
| Nom | Doigt standard d'essai | Doigt circulaire d'essai de cloison | Grand doigt d'essai de cloison | Doigt standard d'essai avec la force |
| 1 commun | 30±0.2 | 30±0.2 | 30±0.2 | 30±0.2 |
| 2 communs | 60±0.2 | 60±0.2 | 60±0.2 | 60±0.2 |
| Longueur de doigt | 80±0.2 | 80±0.2 | 100±0.2 | 80±0.2 |
| Bout du doigt à dérouter | 180±0.2 | 180±0.2 | ---- | 180±0.2 |
| Cylindrique | R2±0.05 | R2±0.05 | R2±0.05 | R2±0.05 |
| Sphérique | R4±0.05 | R4±0.05 | R4±0.05 | R4±0.05 |
| Bout du doigt coupant l'angle biseauté | ′ -10 de 37o 0 | ′ -10 de 37o 0 | ′ -10 de 37o 0 | ′ -10 de 37o 0 |
| Chandelle de bout du doigt | ′ -10 de 14 o 0 | ′ -10 de 14 o 0 | ′ -10 de 14 o 0 | ′ -10 de 14 o 0 |
| Diamètre de doigt d'essai | Ф12 0 -0,05 | Ф12 0 -0,05 | Ф12 0 -0,05 | Ф12 0 -0,05 |
| Diamètre d'A-A Section | Ф50 | Ф50 | ---- | Ф50 |
| Largeur d'A-A Section | 20±0.2 | ---- | ---- | 20±0.2 |
| Diamètre de cloison | Ф75±0.2 | Ф75±0.2 | Ф125±0.2 | Ф75±0.2 |
| Épaisseur de cloison | 5±0.5 | 5±0.5 | ---- | 5±0.5 |
| Force | ---- | ---- | ---- | Avec la force de 10N, 20N, 30N |
| Norme appliquée | IEC61032-1 | IEC60335-1 | IEC60335-2-14 | IEC60529-1 |
