appareil de contrôle intégré intelligent de résistance de porte de réfrigérateur de contrôle de PLC 0-360°/S

0-360°/appareil de contrôle intégré intelligent de résistance de porte de réfrigérateur de contrôle PLC de s


Projet d'essai :
Clause 22,112 du CEI 60335-2-24

Portes et couvercles des compartiments dans l'équipement de test d'appareils

22,11 2 les portes et les couvercles des compartiments dans les appareils avec un espace libre seront capables de l'ouverture du à l'intérieur.
La conformité est vérifiée par l'essai suivant.
L'appareil vide est démonté de l'approvisionnement, placé sur un appui horizontal et nivelé selon les instructions pour l'installation, avec des roulettes et des rouleaux, le cas échéant, orientés, ajustés ou bloqués afin d'empêcher l'appareil de se déplacer. Des serrures, le cas échéant, sur des portes ou des couvercles sont laissées débloquées.
Les portes et les couvercles sont fermés pendant une période de 15 mn.
Une force est alors appliquée à un point, équivalent à un point intérieur accessible, de chaque porte ou couvercle appropriée de l'appareil, au point médian du bord le plus loin à partir de l'axe de charnière dans la perpendiculaire de direction au plan du couvercle ou de la porte.
La force sera appliquée à un taux ne dépassant pas 15 N/s et le couvercle ou la porte s'ouvrira avant que la force dépasse 70 N.


Clause 11,2, clause 11,3 du CEI 62552

Essai de résistance pour des portes, des couvercles et des tiroirs

11,2 portes externes et couvercles
11.2.1 conditions d'essai/préparation
La température ambiante sera entre +16 °C et +32 °C.
L'appareil de frigorification sera coupé.
La porte
11.2.2 ordre s'ouvrant (voir le schéma 4)
Le mouvement de la porte sera commandé d'un angle de 0° avec un angle de l'ouverture entre 5° et 15°, suivi d'une libre circulation de la porte, le mouvement commandé étant approximativement sinusoïdal. L'ouverture de la porte aura lieu dans le premier trimestre de la période du cycle.
11.2.3 ordre se fermant (voir le schéma 4)
Le mouvement de la porte sera commandé de l'angle de l'ouverture de 45° avec un angle entre 40° et 35°, suivie de la libre circulation de la porte et de sa fermeture comme dans l'utilisation normale.
Le nombre de cycles par minute sera de 10 à 25.
– Pour des compartiments avec un °C interne du − 6 de la température T W, des portes externes et des couvercles résistera à 100 000 s'ouvrant et à opérations fermantes sans détérioration qui pourrait être préjudiciable à l'étanchéité d'air de la porte ou du couvercle.
– Pour des compartiments avec un °C interne du − 6 de la température T u, des portes externes et des couvercles résistera à 30 000 s'ouvrant et à opérations fermantes sans détérioration qui pourrait être préjudiciable à l'herméticité de la porte ou du couvercle.
La conformité sera vérifiée après la procédure employant l'essai selon la clause 9.

11,3 tiroirs externes
11.3.1 conditions d'essai/préparation
La température ambiante sera entre +16 °C et +32 °C.
L'appareil de frigorification sera coupé.
Tous les paniers, étagères et conteneurs seront chargés selon la clause 12.
11.3.2 ordre s'ouvrant (voir le schéma 5)
Les tiroirs seront retirés à moins de 15 millimètres à 20 millimètres de leur position d'ouverture entièrement.
11.3.3 ordre se fermant (voir le schéma 5)
Les tiroirs seront fermés comme dans l'utilisation normale de 15 millimètres à 20 millimètres de leur position d'ouverture entièrement.

Le nombre de cycles par minute sera entre 5 et 10.
– Pour des compartiments avec un °C interne du − 6 de la température T W,
1) les tiroirs simples résisteront à 100 000, et
2) les tiroirs multiples chacun résisteront à 50 000,
s'ouvrir et opérations fermantes sans détérioration qui pourrait être préjudiciable à l'herméticité du cachetage de tireur.
– Pour des compartiments avec un °C interne du − 6 de la température T u, chaque tiroir résistera à 30 000 s'ouvrant et à opérations fermantes sans détérioration qui pourrait être préjudiciable à l'herméticité du cachetage de tireur.
La conformité sera vérifiée après la procédure employant l'essai selon la clause 9.


Paramètres techniques :

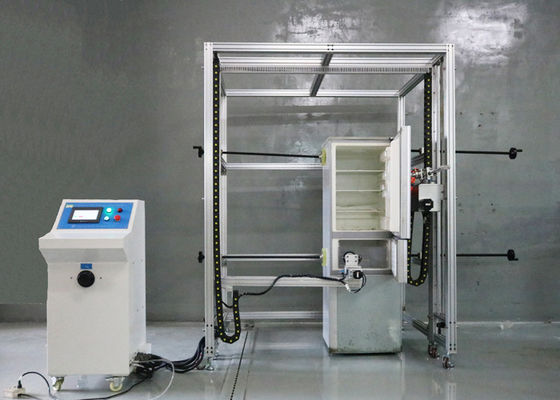

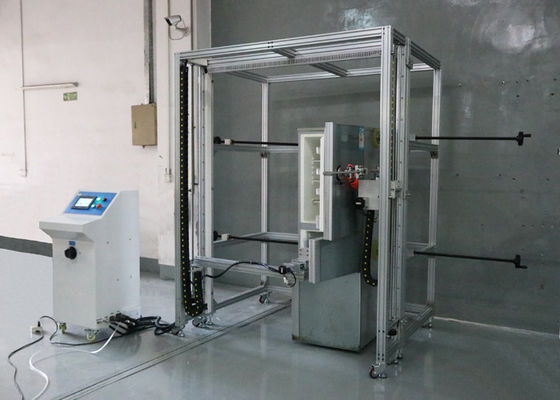

Vue d'image :
