Aperçu Produitsmachine de soudure automatique

Machine de soudure automatique automatique intégrée de machine de soudure de flamme

Machine de soudure automatique automatique intégrée de machine de soudure de flamme

Machine de soudure automatique automatique intégrée de machine de soudure de flamme
In - Line Automatic Flame Welding Machine Automatic Brazing Machine
Machine de soudure automatique automatique intégrée de machine de soudure de flamme
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: HongCe
Certification: calibration certificate (cost additional)
Numéro de modèle: HJ088
Conditions de paiement et expédition:
Quantité de commande min: 1 ensemble
Prix: Negotiatable
Détails d'emballage: contreplaqué
Délai de livraison: 60 jours
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 1 /month réglé
Contact
Description de produit détaillée
Nom de produit: Machine de soudure de flamme automatique intégrée Couleur: Blanc
Garantie: 1 an Utilisation: Machine de soudure
Pression de l'oxygène: ≥5bar Pression d'azote: 3 | 7bar
Type de gaz: LPG/NG Ligne vitesse de donner la ligne: Vitesse de soudure : 1-3m/min
Surligner:

Dans la ligne machine de soudure automatique de flamme

,

machine de soudure automatique de la flamme 3m/min

Machine de soudure automatique automatique intégrée de machine de soudure de flamme



L'information produit :

La soudure automatique de flamme, également connue sous le nom de soudure d'arme à feu de rangée, adopte habituellement le mode multi de chauffage de flamme de bec ou de tunnel de flamme. Par le mode linéaire de rotation de transmission ou de table de travail d'objet, la conversion de l'assemblée plaçant, préchauffant et chauffant, donnant le flux de soudure, le refroidissement, le démontage et d'autres processus peut être réalisée. Selon les besoins, le préchauffage multiple et les stations de chauffage peuvent être placés pour chauffer l'objet dans les sections. Afin d'assurer la température uniforme dans le secteur commun, le chalumeau et la position de chauffage d'objet sur chaque position devraient être raisonnablement configurés. S'il y a lieu, l'oscillation de chalumeau ou la rotation d'objet peut être employée pour réaliser le chauffage uniforme du joint soudé.

L'équipement de soudure de flamme automatique se compose de système mécanique, de système de contrôle automatique et de système de soudure. N'importe ce qu'un peu l'équipement est utilisé, les facteurs suivants doivent être considérés pour l'équipement de soudure de flamme automatique :

Assemblée et chargement d'objet ; soudure et flux de préréglage ; mode de chauffage ; refroidissement et déchargement des pièces soudées.

La flamme automatique soudant est très utilisée, comme le vaporisateur sur le réfrigérateur libre de gel, le vaporisateur et le condensateur sur le climatiseur. La plupart d'entre eux est structure d'aileron composée de tube de cuivre et aileron en aluminium. Pour la connexion de grands et petits coudes de cuivre en U, la plupart d'entre eux est équipée des anneaux préfabriqués de soudure et soudée par la machine de soudure de flamme automatique. Le gaz d'acétylène, le gaz de pétrole liquéfié ou le propane peuvent être employés en tant que gaz combustible de machine de soudure de flamme automatique, et le propane est le meilleur. En même temps, le borate triméthylique est présenté dans le gaz comme agent protecteur de soudure de couture pour empêcher l'oxydation et pour améliorer l'aspect.

Principe d'équipement :

Par l'automation du processus de soudure, la ligne vitesse et la flamme de la ligne de convoyeur sont effectivement commandées pour réaliser le contrôle efficace du temps de soudure ; en même temps, le contrôle efficace de l'écoulement de gaz fait la température de soudure et la formation de la piscine de soudure maîtrise des puits pour assurer la stabilité et la cohérence de la qualité de soudure.

Employez les conditions

1. Alimentation d'énergie : 5 fil triphasé 380VAC ; 220V monophasé, 50Hz, gamme de fluctuation de tension ±10%.

2. Pression d'eau de refroidissement : 2 | 6bar

3. Pression d'air comprimé : 5 | 8bar

4. Pression de gaz : gaz naturel : >1.2bar ; LPG : >0.6bar

5. Pression de l'oxygène : ≥5bar.

6. Pression d'azote : 3 | 7bar.

7. Température ambiante : 0 ℃ du ℃~ 40, hygrométrie : 30 | RHÉSUS de 98%.

Index technique d'équipement :

1. Spécifications : soudure automatique de tube en U court d'échangeur de chaleur, 1-3 rangées des produits. Quand la taille de la surface de chaîne de bande de conveyeur est 400mm, l'équipement peut s'adapter à la taille de produit de 200 | 1400mm ;

La taille de la bande de conveyeur est h-taille (unité : 600 millimètres).

2.Production ligne vitesse :

Spécifications du petit tube en U Ф 7 : la ligne vitesse de deux rangées des produits ne sera pas moins de 3,0 m/minute ; la ligne vitesse de 3 rangées des produits ne sera pas moins de 2,5 m/mn.

3. Conditions d'objet : surface propre d'objet, aucune couche évidente d'oxyde, spécifications uniformes, position uniforme d'anneau ;

4. Effet de soudure : la soudure coule également, le bain en fusion est plein, et il n'y a aucune soudure fausse et aucune couche noircie d'oxyde. Dans l'état de la production en série, le taux qualifié de joint de soudure > 98% (excepté les défauts de soudure provoqués par des défauts de qualité de soudure, la soudure formant des défauts, la propreté pauvre de soudure, la grande fluctuation de la pression de source de gaz, etc.)

Structure principale

La partie principale

1. Taille du corps de machine de soudure : (l) 1750 X 1650 millimètres (w) ;

2. Préchauffez le peloton : il y a deux groupes, un de chaque côté.

3. Arme à feu de soudure : il y a deux groupes, un pour chaque côté.

Le nombre de becs pour des sarbacanes de préchauffage et de soudure est 30/30.

4. Mode de refroidissement d'objet : refroidissement à l'air ;

5. Capot de fumée : φ 350 de taille de connexion ; (le client est responsable de la conception et de l'installation du dispositif d'échappement)

6. Système de refroidissement par l'eau : l'outil de soudure est protégé en refroidissant l'eau en circulation pour prolonger la durée de vie du bec et pour s'arrêter automatiquement sans eau.

7. Mode de cachetage d'équipement : totalement inclus.

Paramètre :

Paramètres techniques d'équipement
Longueur de ligne de convoyeur Segment antérieur segment moyen segment postérieur
6000 1750 7250
Largeur de plat à chaînes >120mm
Ligne vitesse de donner la ligne Vitesse de soudure : 1-3m/min
Type de gaz LPG/NG
Mode de scellage de centre serveur de soudure Totalement fermé
Dimensions de base d'équipement (pour la référence seule)

taille principale de machine : 1750mm x1650mm x2500mm

gaz/armoire électrique : 1200mm x400mm x2000mm

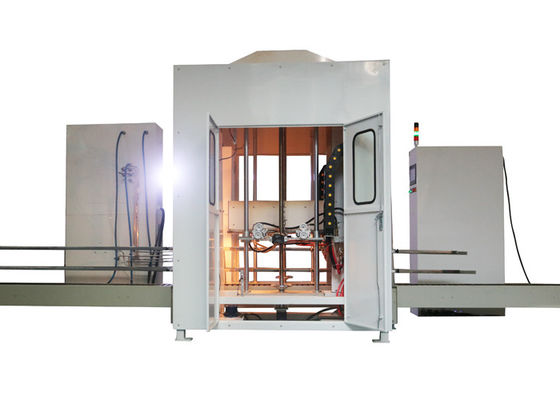

Machine de soudure automatique automatique intégrée de machine de soudure de flamme 0

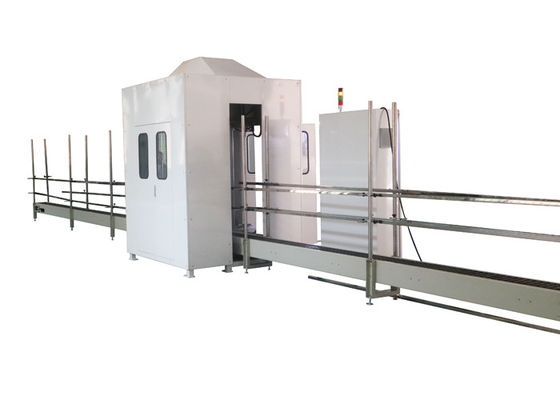

Machine de soudure automatique automatique intégrée de machine de soudure de flamme 1
