| Lieu d'origine: | La Chine |
| Nom de marque: | HongCe |
| Certification: | Calibration certificate(cost additional) |
| Numéro de modèle: | HT-I02 |
| Quantité de commande min: | 1 ensemble |
|---|---|
| Prix: | Negotiatable |
| Détails d'emballage: | Boîte en aluminium |
| Délai de livraison: | 3 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 30 ensembles par mois |
| Garantie: | 1 an | Utilisation: | pour l'équipement pas vraisemblablement à être accessible aux enfants |
|---|---|---|---|
| Norme: | IEC62368 | Application: | Équipement audio/de vidéo, d'information et de communications technologie |
| Diamètre de cloison: | Ф75 ± 0,2 | Longueur de doigt: | 80 ± 0,2 |
| examinez le diamètre de doigt: | 12 | Diamètre d'A-A Section: | Ф50 |
| Surligner: | Sonde jointe d'essai du CEI 62368,sonde d'essai jointe par 80mm |
||

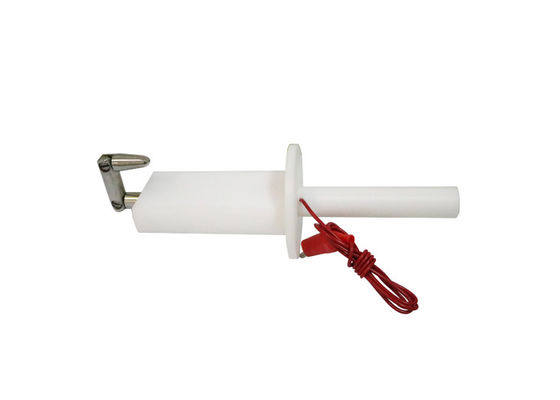

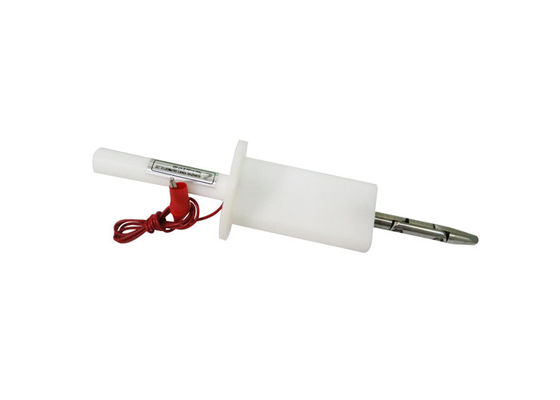

IEC62368 a joint la sonde d'essai/le diamètre 12mm longueur 80mm de doigt
Norme : Se conforme à la clause 5.3.2, la sonde B d'essai de T.3 et de figure V.2, IEC61032 de schéma 2, IEC950 Figure2A, IEC884, IEC335, UL507, EN60529 schéma 1, UL1278 schéma 8,4 et etc. de 62368-1:2018 du CEI.
Description standard : Sonde de doigt d'essai
IEC62368-1
Essai régulier de la force T.3, 30 N Sonde de doigt d'essai
L'essai est effectué au moyen de la version unjointed droite de la sonde applicable d'essai de la figure V.1 ou de la figure V.2, appliquée avec une force 30 de la durée du ± 3 N de N pendant une courte période approximativement de 5 S.
Application : Cette sonde est prévue pour vérifier la protection de base contre l'accès aux pièces dangereuses. Elle est également employée pour vérifier la protection contre l'accès avec un doigt. Sonde de doigt d'essai
Échantillon d'essai : Équipement audio/de vidéo, d'information et de communications technologie.
Caractéristique : Cette sonde de doigt d'essai se compose du dito, du doigt, de la base et de la poignée isolée qui simule les caractéristiques de la main humaine. Elle a deux joints mobiles, qui peuvent être courbés à 90°. Personnalisable : elle peut être employée pour l'essai à chocs anti-électrique une fois équipée des prises de banane et du connecteur que l'on peut brancher d'amphenol à l'extrémité de la poignée, ou utilisée pour l'essai de protection de clôture quand trou fileté ouvert de M6 à l'extrémité de la poignée (liée au dynamomètre de traction et de poussée).
Paramètres (millimètre) :
| Modèle | HT-I02 | HT-I02T |
| Nom | Doigt standard d'essai | Doigt standard d'essai avec la force |
| 1 commun | 30±0.2 | 30±0.2 |
| 2 communs | 60±0.2 | 60±0.2 |
| Longueur de doigt | 80±0.2 | 80±0.2 |
| Bout du doigt à dérouter | 180±0.2 | 180±0.2 |
| Cylindrique | R2±0.05 | R2±0.05 |
| Sphérique | R4±0.05 | R4±0.05 |
| Bout du doigt coupant l'angle biseauté | ′ -10 de 37o 0 | ′ -10 de 37o 0 |
| Chandelle de bout du doigt | ′ -10 de 14 o 0 | ′ -10 de 14 o 0 |
| Diamètre de doigt d'essai | Ф12 0 -0,05 | Ф12 0 -0,05 |
| Diamètre d'A-A Section | Ф50 | Ф50 |
| Largeur d'A-A Section | 20±0.2 | 20±0.2 |
| Diamètre de cloison | Ф75±0.2 | Ф75±0.2 |
| Épaisseur de cloison | 5±0.5 | 5±0.5 |
| Force | ---- | Avec la force de 10N, 20N, 30N |
Image pour la référence :
