Description standard (IEC60884-1 clause 23,4) :

23,4 des prises de Non-rewirable et les prise-débouchés portatifs non-rewirable seront conçus de telle manière que le câble flexible soit protégé contre excessif pliant où il entre dans l'accessoire.
Les gardes ont fourni à cet effet seront d'isolant et seront fixées d'une façon fiable.
Des ressorts hélicoïdaux en métal de la NOTE 1, si nu ou couvert d'isolant, ne devraient pas être utilisés en tant que gardes flexibles de câble.
La conformité est vérifiée par inspection et par un essai de fléchissement fait à l'aide d'un appareil suivant les indications du schéma 21.
L'essai est fait sur de nouveaux spécimens.                               Appareil de contrôle de prise de prise
Le spécimen est fixé au membre de oscillation de l'appareil de sorte que, quand il est au milieu de son voyage, l'axe du câble flexible, où il écrit le spécimen, soit vertical et traverse l'axe de l'oscillation.
Des spécimens avec les cordes plates sont montés de sorte que l'axe principal de la section soit parallèle à l'axe de l'oscillation.
L'accessoire sera fixé dans l'appareillage d'essai de la façon suivante :
– prises : par les goupilles ;                 Appareil de contrôle de prise de prise
– prise-débouchés portatifs : à une distance de 4 millimètres à 5 millimètres en direction du câble flexible, du visage d'engagement ; une prise d'essai ayant les dimensions maximum sera insérée dans le prise-débouché portatif pendant l'essai.
L'accessoire est, par la variation de la distance entre la partie de réparation du membre de oscillation et l'axe de l'oscillation, a placé de sorte que le câble flexible fasse le mouvement latéral minimum quand le membre de oscillation de l'appareillage d'essai est déplacé au-dessus de son plein voyage.
La NOTE 2 afin d'avoir la possibilité de trouver facilement par expérience la position de montage avec un mouvement latéral minimum du câble flexible pendant l'essai, l'appareil de fléchissement devrait être établie de telle manière que les différents soutiens des accessoires montés sur le membre de oscillation puissent être aisément ajustés.                                                                  Appareil de contrôle de prise de prise
La NOTE 3 on lui recommande d'avoir un dispositif (par exemple, une fente ou une goupille) pour voir si le câble flexible fait le mouvement latéral minimum.
Le câble flexible est chargé avec un de masse tels qui la force appliquée est
– 20 N pour des accessoires avec les câbles flexibles ayant une section transversale nominale dépassant 0,75 mm2 ;
– 10 N pour d'autres accessoires.
Un égal actuel au courant évalué de l'accessoire ou au courant suivant, celui qui est plus l'inférieur, est passé par les conducteurs :
– 16 A pour des accessoires avec les câbles flexibles ayant des que 0,75 mm2 une section transversale nominale plus grands ;
– 10 A pour des accessoires avec les câbles flexibles ayant une section transversale nominale de 0,75 mm2 ;
– 2,5 A pour des accessoires avec les câbles flexibles ayant une section transversale nominale moins de 0,75 mm2.
La tension entre les conducteurs est égale à la tension évaluée du spécimen.
Le membre de oscillation est déplacé par un angle de 90° (45° des deux côtés de la verticale), le nombre de flexings étant 10 000 et le taux de fléchir 60/min.
Le fléchissement de la NOTE 4 A est un mouvement, vers l'arrière ou en avant.
Des spécimens avec les câbles flexibles de section circulaire sont tournés par 90° dans le membre de oscillation après 5 000 flexings ; des spécimens avec les câbles flexibles plats sont seulement pliés dans une perpendiculaire de direction à l'avion contenant les haches des conducteurs.
Pendant l'essai de fléchissement, il y aura
– aucune interruption du courant,
– aucun court-circuit entre les conducteurs.
La NOTE 5 un court-circuit entre les conducteurs du câble flexible est
considéré se produire si le courant atteint
égal de valeur deux fois au courant d'essai de l'accessoire.
Après l'essai, la garde, le cas échéant, n'aura pas séparé du corps et l'isolation du câble flexible ne montrera aucun signe de l'abrasion ou de l'usage ; les brins cassés des conducteurs n'auront pas percé l'isolation autant que pour devenir accessibles.

Lancement de produit :

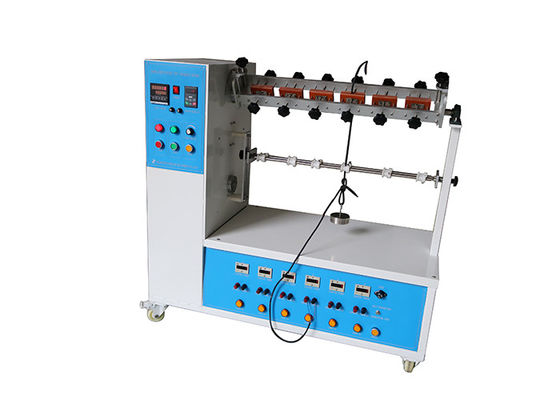

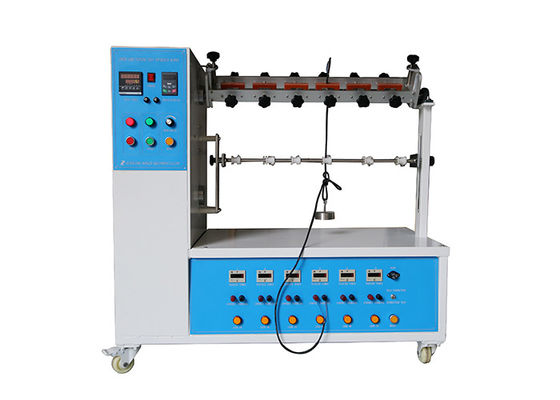

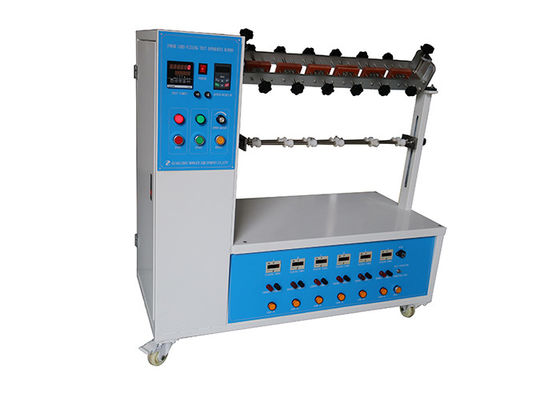

L'appareillage d'essai de flexibilité de corde de prise est conçu et fabriqué selon l'exigence standard de la figure 21 du CEI 60884-1, qui est employée pour traiter l'essai de pliage pour le cordon de secteur des prises non rewirable, des appareils et des appareils électriques semblables (outils électriques).

Le dispositif peut être les temps d'essai de préréglage (jusqu'à 999999), il peut effectuer l'essai et calculer des nombres d'essais automatiquement. Quand les temps d'essai atteignent à la valeur préréglée, le système s'arrêtera automatiquement et l'achèvement signale le bruit. Une fois que l'appareillage d'essai se relie à la charge externe, il peut être employé pour traiter l'essai avec la charge.                                              Appareil de contrôle de prise de prise

Norme : Le CEI 60884-1 2013 clauses 23,4 et schéma 21, UL817, VDE0620

Application : Ce dispositif est utilisé pour l'essai les propriétés de fléchissement des prises non-rewirable (terminaux) et les prise-débouchés portatifs non-rewirable, vérifient la force de fatigue du cable électrique et de la veste.

Échantillon d'essai : Prises de Non-rewirable et prise-débouchés portatifs non-rewirable

Caractéristique : La vitesse réduisant des contrôles de moteur la structure détraquée de coulisseau pour faire le mouvement d'échange, les angles à gauche et à droite de fléchissement sont ajustées par l'échelle manuelle, et le modèle automatique d'écran tactile d'ajustement d'angle peut être adapté aux besoins du client.

L'appareil de contrôle arrêt automatique quand les temps préréglés d'essai ont accompli.

Paramètres :

1. Alimentation d'énergie : AC220V 50Hz
2. Fléchissement de l'angle : Angle de pivot de chaque côté pour 45°, 60°, ou 90°. Réglable
3. Fléchissement du taux : 10~60rpm (conversion de fréquence), le défaut 60 fois /min
4. Poids : 20N, 10N. 6 (les poids 113g et 284g d'UL peuvent être adaptés aux besoins du client)
5. Station d'essai : 6 stations, avec 6 ensembles de dispositif de bride
6. Temps d'essai : un compteur général, 6 différents compteurs. préréglage 0~999999
7. Théorie mécanique : Le bloc détraqué sur la boîte de vitesse de réduction est conduit par le moteur électrique pour faire l'action de échange.
8. Indicateur cassé de corde : Voyant Φ25 lumineux rouge
