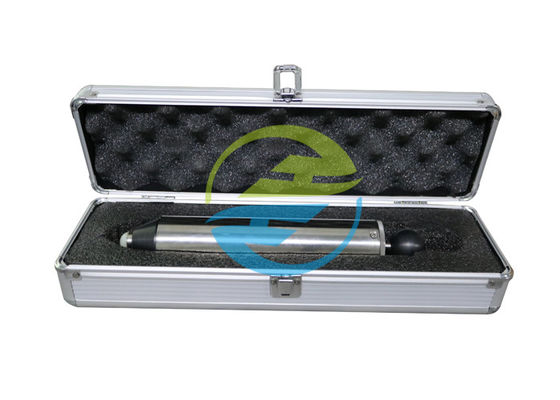

Machine d'essai d'impact du CEI 60068-2-75 - marteau à ressorts de l'impact 1J

Machine d'essai d'impact du CEI 60068-2-75 - marteau à ressorts de l'impact 1J

Exemple de l'appareillage d'essai de marteau de ressort
La figure E.1 montre un exemple d'un appareillage d'essai de marteau de ressort étant conforme à la clause 5, pour des énergies ne dépassant pas 1 J. La masse de l'ensemble de corps est le ± 1250 de g 10 G. La tête de marteau est fixée à l'axe de marteau de telle manière que la distance de son astuce au plan de l'impact (le plan de la troncation de cône), quand l'élément saisissant est sur le point de libération, ait approximativement la valeur montrée pour la compression de ressort dans le Tableau E.1.                     Machine d'essai d'impact

Le cône a une masse approximativement de 60 g et le ressort de cône est tel qu'il exerce une force approximativement de 5 N quand les mâchoires de version sont sur le point de sortir l'élément saisissant. Les ressorts de mécanisme de déclenchement sont ajustés de sorte qu'ils exercent juste la pression suffisante de maintenir les mâchoires de version dans la position engagée.                                                                                          Machine d'essai d'impact
L'appareil est entassé en retirant le bouton de entassement jusqu'à ce que les mâchoires de libération engagent dans la cannelure dans l'axe de marteau. Le cône de version de l'appareillage d'essai est poussé contre les positions prescrites sur le spécimen, perpendiculaire sur la surface du spécimen. La pression est lentement augmentée de sorte que le cône s'écarte relativement au corps de l'appareil jusqu'à ce qu'il soit en contact avec les barres de version, qui se déplacent alors pour actionner le mécanisme de déclenchement et pour permettre au marteau d'heurter le spécimen.

                                                                           Machine d'essai d'impact

Norme : Essai Ehb du CEI 60068-2-63, du CEI 60068-2-75, CEI 60335-1, CEI 60598-1, CEI 60950, et CEI 60065

Application : Ce dispositif est prévu pour examiner la résistance à l'impact pour écosser, le bras, la poignée, le bouton, les voyants de signalisation et les nuances de fonctionnement de l'appareil électrique pour le ménage ou le but semblable, de vérifier la représentation de sécurité et la force du produit.

Échantillon d'essai : Shell, bras fonctionnant, poignée, bouton, voyants de signalisation et nuances

Caractéristique :

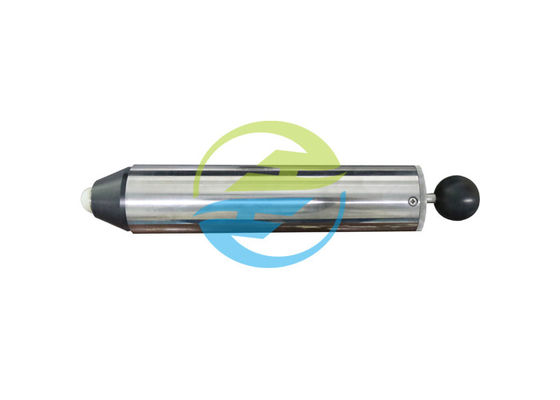

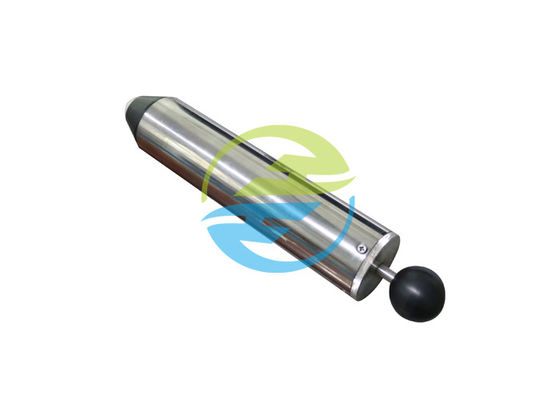

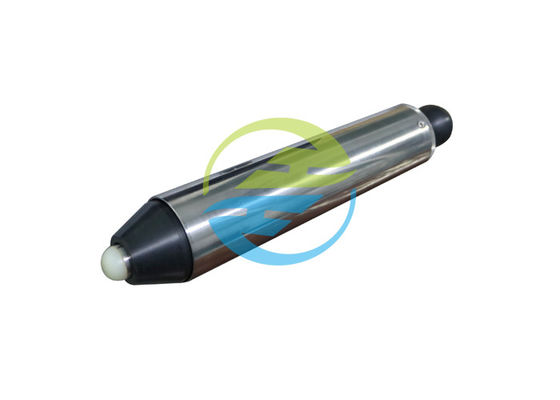

1. Le marteau d'impact se compose de trois parts :

A. Shell. Inclut le logement, le guide d'élément d'impact et le mécanisme de déclenchement, et les pièces fixes sur ces pièces.

Élément de B. Impact. Y compris le marteau, queue de marteau et poignée de mise à feu.

Cône de C. Release.

2. Principe de fonctionnement

Le marteau produisent de l'énergie d'impact par la masse et le mouvement de l'élément d'impact. En tirant la poignée de fonctionnement, le "ARRÊT" de griffe de version au point de version d'élément d'impact, le ressort de marteau est pressé, quand la quantité de compression est différente, le ressort sortira l'énergie différente. Pour le marteau multi d'impact d'énergie, tournez le couvercle d'embout pour choisir l'énergie correspondante d'impact. L'énergie d'impact a été calibrée sur l'installation de calibrage avant la livraison.                              Machine d'essai d'impact

Paramètres :
