Lieu d'origine: | La Chine |
Nom de marque: | HongCe |
Certification: | Calibration Certificate (cost additional) |
Numéro de modèle: | HT-U03 |
Quantité de commande min: | 1 ensemble |
---|---|
Prix: | Negotiatable |
Détails d'emballage: | Boîte en aluminium |
Délai de livraison: | 3 jours |
Conditions de paiement: | T/T |
Capacité d'approvisionnement: | Ensemble 100 par mois |
Nom de produit: | Sonde pour le fil film-enduit | Garantie: | 1 an |
---|---|---|---|
Norme: | UL398, UL507, UL1278 et etc. | Examinez l'échantillon: | Transformateurs et inducteurs |
Caractéristique: | Poignée + sonde en nylon | Matériel: | Acier inoxydable |
Longueur: | 101.6mm | Diamètre: | 19.1mm |
Surligner: | Sonde de doigt d'essai de l'UL 1278,Sonde enduite de doigt d'essai de fil de film,sonde de doigt d'essai de longueur de 101.6mm |
Sonde d'UL1278 UL507 pour le fil Film-enduit 19,1 millimètres pour vérifier l'accessibilité de Live Parts
Description dans UL1278 la clause 8.1~8.5 :
Accessibilité 8 de Live Parts
8,1 une pièce électrique d'un appareil de chauffage sera ainsi localisée ou enfermée que la protection contre le contact involontaire avec les pièces vivantes non isolées sera assurée, sauf que cette condition ne s'applique pas à un élément rougeoyant visiblement d'ouvert-fil et aux connexions immédiatement à côté de l'élément. Voyez que 3,1, 8,2, 32,7 et 32,1 4. chapeaux isolés de brosse de moteur n'exigent pas des clôtures supplémentaires.
8,2 la condition dans 8,1 ne s'applique pas à la gaine d'un élément plaqué de métal d'isolement dans un appareil de chauffage prévoyant fondre la clôture, bien qu'une telle gaine soit considérée une partie vivante nue quand des espacements sont mesurés.
8,3 en déterminant si une ouverture dans une clôture est acceptable, la considération doit être donnée à :
a) La proximité des pièces vivantes non isolées (comme déterminé en appliquant 8,1, 8,2, 8,4, 8,5, et 8,1 5 et
b) La possibilité de l'émission de l'isolation brûlante, du métal fondu, et des matériaux semblables par l'ouverture (comme déterminé en appliquant 7,3 – 7,6.) Sonde de doigt d'essai
8,4 pour réduire la probabilité du contact involontaire qui peut impliquer un risque de décharge électrique d'une partie vivante non isolée ou d'un fil film-enduit, une ouverture dans une clôture sera conforme à (a) ou à (b).
a) Pour une ouverture qui a une dimension mineure (voyez 8,8) moins de 1 pouce (25,4 millimètres), une telle partie ou fil ne seront pas entrés en contact par la sonde ont illustré sur le schéma 8,3.
b) Pour une ouverture qui a une dimension mineure de 1 pouce ou plus, une telle partie ou fil sera éloignée de l'ouverture comme spécifique dans le tableau 8,1. Sonde de doigt d'essai
Exception : Une clôture intégrale d'un moteur n'a pas besoin d'être conforme à ces conditions si elle est conforme aux conditions dans 8,5.
8,5 en ce qui concerne une partie ou un fil comme mentionné dans 8,4, dans une clôture intégrale d'un moteur aussi mentionné dans l'exception à 8,4 :
a) Une ouverture qui a une dimension mineure (voient que 8,8) moins de 3/4 pouce (1 9,1 millimètres) est acceptable si :
1 ) le fil Film-enduit ne peut pas être entré en contact par la sonde a illustré sur le schéma 8,2 ;
2) Dans un moteur directement accessible (voyez 8,9), une partie vivante non isolée ne peut pas être entrée en contact par la sonde a illustré sur le schéma 8,4 ; ou
3) Dans un moteur indirectement accessible (voyez 8,9), une partie vivante non isolée ne peut pas être entrée en contact par la sonde a illustré sur le schéma 8,1.
b) Une ouverture qui a une dimension mineure de 3/4 pouce (1 5,1 millimètres) ou plus est acceptable si une pièce ou un fil est éloignée de l'ouverture comme spécifique dans le tableau 8,1. Sonde de doigt d'essai
Norme : UL398 figue 8,2 (PA170B), UL507 (PA170D), UL749 figue 2, UL982 figue 58,6 et UL1278 figue 8,2 (PA140A).
Application : Elle est employée pour l'essai des lignes de revêtement de l'émail (c.-à-d., des transformateurs et des inducteurs).
Échantillon d'essai : Transformateurs et inducteurs.
Caractéristique : La poignée + la sonde en nylon, elle est fabriquée selon la figure standard. Sonde de doigt d'essai
Paramètres :
Longueur | 4' “(101.6mm) |
Rad. | 1/4' “(6.4mm) |
Diamètre 1 | 1/2'“(12.7mm) |
Diamètre 2 | 3/4' “(19.1mm) |

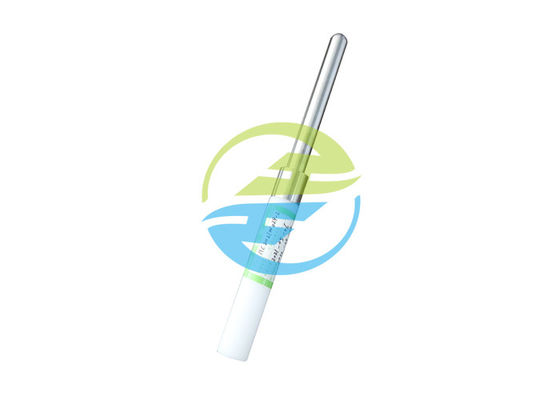

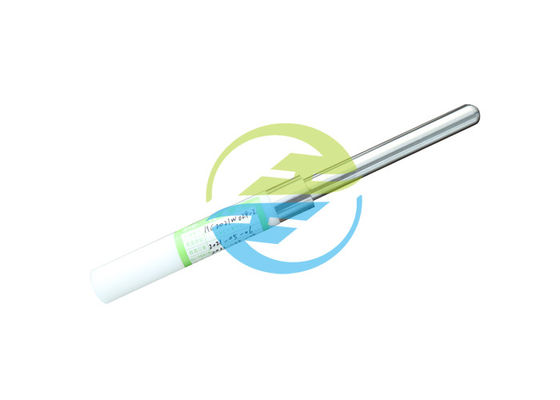

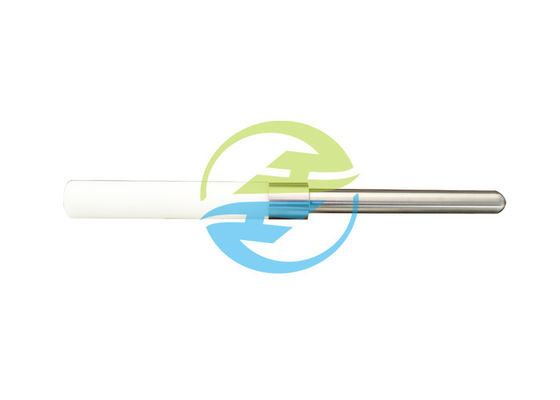

Image pour la référence :
