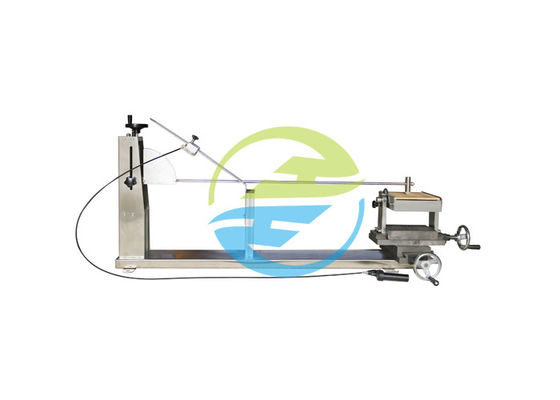

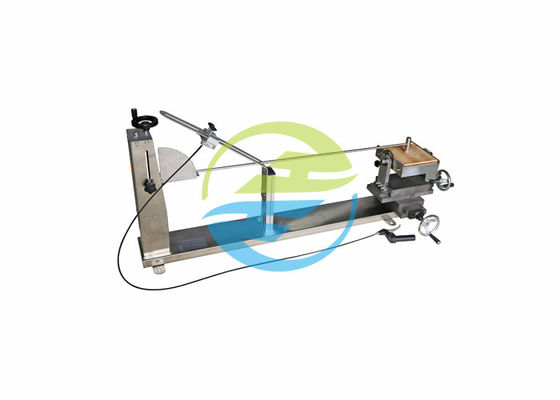

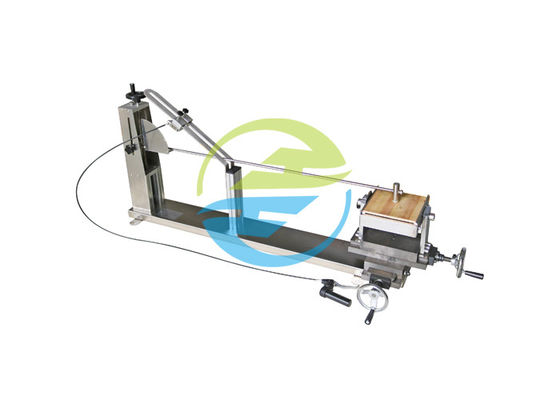

Appareillage d'essai de marteau de pendule de l'essai EHA du CEI 60068-2-75 avec 10kg montant l'appui

Appareillage d'essai de marteau de pendule de l'essai EHA du CEI 60068-2-75 avec 10kg montant l'appui

IEC60884-1 clause 24,1

Les spécimens sont vérifiés en appliquant des coups à l'aide de l'appareillage d'essai de marteau de pendule comme décrit dans le CEI 60068-2-75 (essai EHA), avec une masse équivalente de 250 G.
Les spécimens sont montés sur une feuille de contreplaqué, de 8 millimètres d'épaisseur nominale et de place d'approximativement 175 millimètres, fixée à ses rebords supérieurs et inférieurs sur une parenthèse rigide qui fait partie de l'appui de montage.
L'appui de montage aura une masse de (10 le ± 1) kilogramme et sera monté sur un cadre rigide au moyen de pivots. Le cadre est fixé à un ferme mur.
La conception du support est telle cela
– le spécimen peut être placé de telle manière que le point d'impact se situe dans le plan vertical par l'axe du pivot,
– le spécimen peut être déplacé horizontalement et tourné autour d'une perpendiculaire d'axe à la surface du contreplaqué,
– le contreplaqué peut être 60° tourné, dans les deux directions autour d'un axe vertical.
Le type extérieur prise-débouchés et les boîtes de surface-support sont montés sur le contreplaqué comme dans l'utilisation normale.
Des ouvertures d'admission qui ne sont pas équipées de coups de grâce, sont laissées ouvertes ; si elles sont équipées de coups de grâce, l'un d'entre eux est ouvert.
Des prise-débouchés encastrés sont montés dans un renfoncement fourni dans un bloc de charme ou de matériel ayant les caractéristiques mécaniques semblables, qui sont fixés à une feuille de contreplaqué, et pas dans sa boîte de montage appropriée.
Si du bois est employé pour le bloc, la direction des fibres de bois sera perpendiculaire à la direction de l'impact.
Des prise-débouchés encastrés de fixation de vis seront fixés à l'aide des vis aux crochets enfoncés dans le bloc de charme. Des prise-débouchés encastrés de fixation de griffe seront fixés au bloc au moyen des griffes.
Avant d'appliquer les coups, des vis de fixation des pièces principales et les couvertures sont serrées avec un égal de couple à deux-tiers de cela spécifiques dans le tableau 6.
Les spécimens sont montés de sorte que le point de mensonges d'impact dans un plan vertical par l'axe du pivot.
On permet à l'l'élément saisissant de chute d'une hauteur spécifique dans le tableau 21.

Norme : Clause IEC60884-1 2013 24,1 et schéma 22~26, IEC60669-1, IEC60068-2-75

Application : Ce dispositif convient à l'essai de force mécanique au type de prises et de prise-débouché, extérieur montant des boîtes, aux glandes de vis, aux couvertures de glande, au commutateur et à d'autres accessoires électriques pour le ménage et les buts semblables.

Échantillon d'essai : type de prises et de prise-débouché, extérieur montant des boîtes, glandes de vis, couvertures de glande, commutateur et d'autres accessoires électriques.

Caractéristique : Le support peut être déplacé en haut et en bas, à gauche et à droite se déplaçant, et l'angle d'impact peut être ajusté. Le dispositif est un dispositif d'impact de pendule de basse énergie pour 2J et ci-dessous.

Paramètres :

1. Pendule : Longueur : 1000mm ; diamètre externe : 9mm ; épaisseur de paroi de tuyau d'acier : 0.5mm ; matériel : acier ; poids : 100±1g

2. Support : poids : 10±1 kilogramme ; c'est bien-ensemble et la direction horizontale et la direction verticale peuvent être ajustées. La parenthèse entière peut être 90°through tourné l'axe de rotation.

3. Élément heurtant : 150g, la masse d'équivalent 200g. (élément 200g heurtant pour l'option).

4. Énergie d'impact, la masse équivalente et table de taille de baisse

5. Opération : déclencheur manuel l'élément saisissant
