Diamètre de bille d'acier d'appareillage d'essai de longévité de marteau électrique du CEI 60745-2-1 38mm

Diamètre de bille d'acier d'appareillage d'essai de longévité de marteau électrique du CEI 60745-2-1 38mm

Lancement de produit : Le système de test de longévité d'impact pour le marteau convient à l'essai de longévité des outils électriques au-dessous de 2,5 kilowatts. Cet appareil de contrôle répond à l'exigence de la norme IEC60745-1. C'est l'équipement de test idéal pour des organismes d'essai professionnels et des fabricants électriques d'outils.

Le banc d'essai de longévité de non-charge et de charge de marteau électrique est conçu selon la figure 103 du CEI 60745-2-6, le marteau électrique d'essai est installé là-dessus et sous le fonctionnement normal par intermittence, puis vérifie s'il y a n'importe quel risque électrique et mécanique possible qui ne répond pas aux exigences standard.

Cet équipement adopte au contrôle de PLC de Mitsubishi, 7" opération intelligente d'écran tactile, force appliquée par le gaz, angle placé par le contrôle de moteur automatiquement, le système de test est complet, l'opération est simple et commode.

Norme : Le CEI 60745-2-1 : Conditions particulières pour des exercices et des exercices d'impact, clause 17 ; Le CEI 60745-2-6 : Conditions particulières pour des marteaux, la clause 17 et le schéma 103

Application : Cet appareil s'applique à l'essai de longévité pour les outils électriques moteurs tenus dans la main actionne pas davantage que 2.5KW.

Échantillon d'essai : Marteaux électriques, exercices électriques et exercices d'impact                      Équipement de test du CEI

Caractéristique : Les appareillages d'essai en s'accordant avec les conditions de la figure 103 du CEI 607465-2-6, le marteau de charge ou la perceuse, intermittents l'actionnent, vérifient si le risque électrique ou mécanique apparaît pendant l'utilisation normale du marteau électrique ou de la perceuse.

Les composants d'équipement sont comme suit :

1, armoire de commande électrique contenant PLC de MITSUBISHI, écran tactile de 7 pouces, panneau de commande, charge (tension 0-250V réglable, tension et affichage actuel) ;                       Équipement de test du CEI

2, dispositif mécanique suivant les indications du schéma 103, contenant 360 kilogrammes de la base en acier, y compris la tête d'impact, la plaque d'acier et le montage.

Paramètres :

1 aucun essai de charge : Tous les marteaux, y compris des marteaux avec le seul mode de perceuse, sont montés verticalement dans un appareillage d'essai suivant les indications du schéma 103 et sont actionnés à la tension évaluée de 1,1 fois pour 12h, puis ont fonctionné à 0,9 tensions évaluées de périodes pour 12h. Chaque cycle comportant une période de l'opération de 30s et une période de repos de 90s pendant lequel les restes d'outil ont commuté. Pendant l'essai, sur chaque tension d'essai, marteau placé dans trois directions différentes (horizontal, vertical, verticale), chaque position du temps de fonctionnement d'outil d'environ 4 heures.

Essai de charge 2 : Tous les marteaux, y compris des marteaux avec le mode de perceuse seulement, sont montés verticalement dans un appareillage d'essai suivant les indications du schéma 103 et sont actionnés à la tension évaluée ou à la valeur moyenne de la gamme évaluée de tension, pendant quatre périodes de 6h chacune, l'intervalle entre ces périodes étant au moins de 30 mn                                                                Équipement de test du CEI

Pendant ces essais, des marteaux sont actionnés par intermittence, chaque cycle comportant une période de l'opération de 30s et une période de repos de 90s pendant lequel les restes d'outil ont commuté.

Pendant les essais, une force axiale pour assurer l'opération régulière du mécanisme d'impact est appliquée au marteau par un milieu résilient.

Si la hausse de la température de n'importe quelle pièce de l'outil dépasse la hausse de la température déterminée pendant l'essai de 12,1, le refroidissement ou les périodes de repos obligatoire sont appliqués, la période de repos étant exclue du délai de fonctionnement spécifique.

Pendant ces essais, les dispositifs de protection de surcharge ne fonctionneront pas.

L'outil peut être commuté en marche et en arrêt à l'aide d'un commutateur autre que cela incorporé dans l'outil.                                          Équipement de test du CEI

Pendant ces essais, le remplacement des balais de charbon est permis, et l'outil est huilé et graissé aussi dans l'utilisation normale.

Si le mécanisme d'impact échoue mécaniquement pendant l'essai sans faire une partie accessible devenir vivante il peut être remplacé par un neuf.

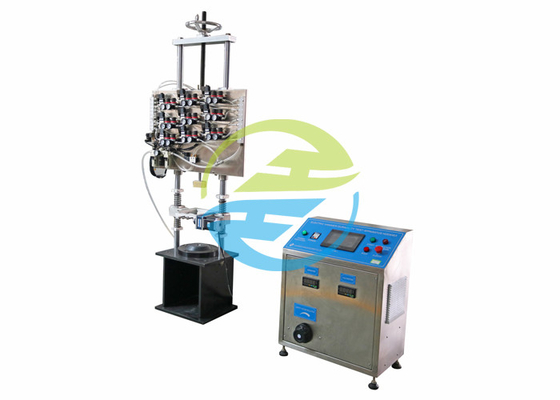

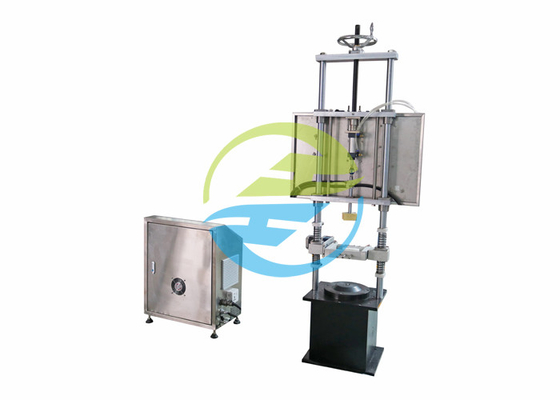

Image pour la référence :
