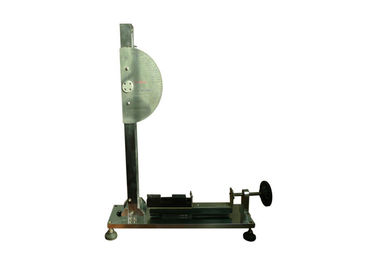

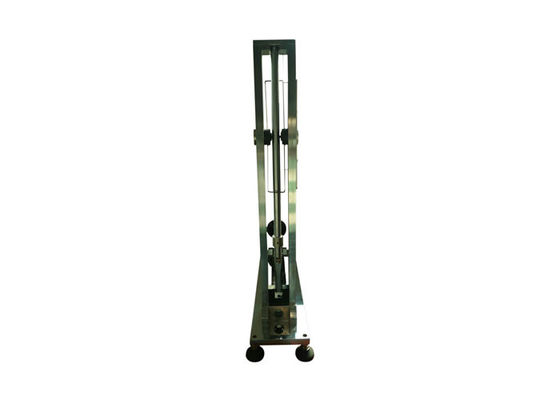

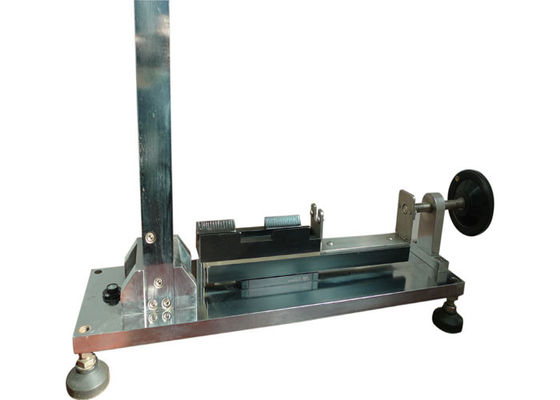

Dispositif de calibrage pour l'appareillage de calibrage de marteau de ressort
Détails de produit :
Comme conditions montrées dans l'IEC60068-2-75, ce dispositif de calibrage est utilisé pour examiner l'énergie d'impact du marteau de ressort. C'est l'équipement spécial pour le laboratoire.
Puisqu'il est difficile de mesurer directement l'énergie offerte du marteau calibré de ressort, le principe de calibrage de ce dispositif est en comparant l'énergie qui est calculée par la masse de la taille de pendule et de baisse.
La capacité la plus de haute résolution de ce dispositif est 0.01J. Le mécanisme de déclenchement est amélioré dans la conception, il peut maximum réduire l'affect de vibration sur l'essai quand le le bail de marteau de ressort, la tige de pendule et l'incidence aérospatiale sont faits d'acier importé de bonne qualité, de sorte que pour améliorer la précision et la stabilité du dispositif.
La capacité la plus de haute résolution de ce dispositif est 0.01J. Le mécanisme de déclenchement est amélioré dans la conception, il peut maximum réduire l'affect de vibration sur l'essai quand le le bail de marteau de ressort, la tige de pendule et l'incidence aérospatiale sont faits d'acier importé de bonne qualité, de sorte que pour améliorer la précision et la stabilité du dispositif.
Paramètres techniques :
| Exactitude | 0.01J |
| La gamme de mesure maximum | 0-2J |
| Énergie d'impact | Maximum 2J |
| Le poids | Couverture de cuivre de poids (2J) |
| Diamètre de cannelure de guide | 51mm |
| Pendule | Acier |
| Pendule de diamètre | 20mm |
| Pendule de longueur | ± 2,5mm de 635mm |
| Pendule H | ± 2mm de 120mm |
| Pendule D | ± 0,5mm de 20mm |
| Pendule W | ± 0,01mm de 4mm |
| La déperdition d'énergie du pendule | <0> |
| Libérez le dispositif | C.A. Mécanicien |
| Distance de déclencheur | >30mm |
| Référence | Fig. B1 du CEI 60068-2-75 |
Procédure pour le calibrage des marteaux de ressort :
Principe B.1 de calibrage
Le principe de cette procédure de calibrage est de comparer l'énergie fournie par un marteau de ressort, il est difficile mesurer que directement, à l'énergie d'un pendule, calculée à partir de la sa masse et taille de la chute.
Construction B.2 du dispositif de calibrage
Le dispositif assemblé de calibrage est montré dans la figure B.1. Indépendamment du cadre, les pièces principales sont une incidence « a », un indicateur « b » d'entrave, un pendule « c », une base « d » de version et un dispositif « e » de version.
La pièce principale du dispositif de calibrage est le pendule « c » représenté sur la figure B.2. Au plus bas de gamme de ce pendule est fixé un ressort en acier avec les détails représentés sur la figure B.3. Le ressort est d'acier de ressort, n'exigeant aucun traitement spécial, et est rigidement fixé au pendule « c ».
La figure B.4 montre quelques pièces à grande échelle
Il convient noter que ce printemps est conçu pour les marteaux de calibrage de ressort ayant des caractéristiques comme défini dans le tableau 1 pour les valeurs d'énergie égales à ou moins de 1 J. Pour les marteaux de calibrage de ressort ayant des caractéristiques comme définies pour 2 J, le ressort du pendule du dispositif de calibrage devrait être d'une conception différente.
Afin d'obtenir des caractéristiques appropriées de frottement de l'indicateur, un morceau de tissu tissé épais est placé entre les surfaces métalliques de l'incidence, les fils de piano étant pliés de telle manière qu'une petite force soit exercée contre le tissu.
Puisque le dispositif de version est enlevé pendant le calibrage du dispositif de calibrage, le dispositif de version est fixé à la base de version à l'aide des vis.
Méthode B.3 de calibrage du dispositif de calibrage
Le calibrage du dispositif de calibrage est effectué à l'aide d'un élément saisissant « g » de calibrage pris d'un ressort-marteau, suivant les indications de la figure B.5. Avant calibrage, le dispositif de libération est enlevé du dispositif de calibrage.
L'élément saisissant de calibrage est suspendu par quatre fils de toile « h » des points de suspension situés dans un plan horizontal, 2000 millimètres au-dessus du point de contact entre le pendule et l'élément saisissant de calibrage quand ce dernier est en sa position de repos. L'élément saisissant de calibrage est permis de balancer contre le pendule et le point de contact dans des conditions dynamiques, dirigent « k », sera pas plus de 1 millimètre au-dessous du point de contact en position de repos. Les points de suspension sont alors augmentés au-dessus d'une distance égale à la différence entre les deux points de contact.
