| Standard: | IEC60335-1 | Tirez le poids: | 20N*2, 30N*2 |
|---|---|---|---|
| Poids de couple: | 5N*1, 12.5N*1, 17.5N*1 | Couple: | 0.1Nm, 0.25Nm, 0.35Nm |
| Fréquence de tension: | 1 times/s | Temps de la torsion: | heures 0.01S~99 99 minutes |
| Surligner: | équipement d'essai portatif d'appareils,appareil de contrôle portatif d'appareils |
||

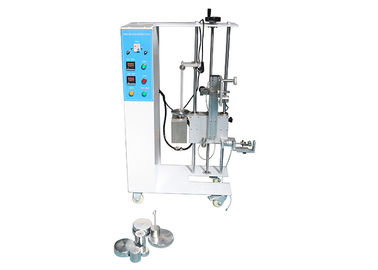

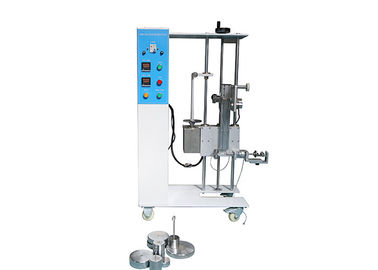

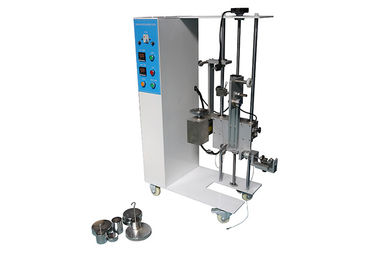

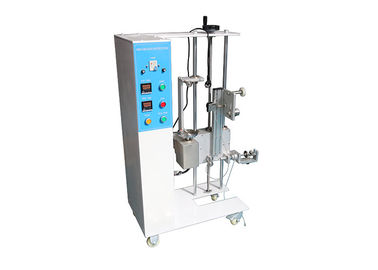

Tension d'Anchorage de corde et équipement de test HJ0609 de vrillage
L'information produit :
L'appareil d'essai se conforme à IEC60335-1 : 25,15. Il est employé pour examiner la tension et le couple de cordon de secteur aux deux procès terminaux des appareils qui sont avec un cordon de secteur, et de la corde flexible prévue de manière permanente reliée au câblage fixe et à d'autres appareils électrodomestiques, matériel médical, vérifiant si le dispositif de serrage est sûr.
Les appareils équipés de corde d'approvisionnement, et les appareils prévus pour être de manière permanente relié au câblage fixe par une corde flexible, auront un ancrage de corde. L'ancrage de corde soulagera des conducteurs de tension, y compris le vrillage, sur les terminaux et protégera l'isolation des conducteurs contre l'abrasion.
Une marque est faite sur la corde tandis qu'elle est soumise à la force de traction montrée dedans suivent la table, à une distance d'approximativement 20 millimètres de l'ancrage de corde ou de tout autre point approprié.
La corde est alors tirée, sans lancer, pour 1 s dans la direction la plus défavorable avec la force spécifique. L'essai est effectué 25 fois.
La corde, à moins que sur une bobine automatique de corde, est alors soumise à un couple qui est appliqué aussi étroitement comme possible à l'appareil. Le couple est spécifié dans la table suivante et est appliqué pendant 1 mn.
Pendant les essais, la corde ne sera pas endommagée et ne montrera aucune tension appréciable sur les terminaux. La force de traction est réappliquée et la corde ne sera pas longitudinalement déplacée par plus de 2 millimètres.
Paramètres techniques :
| Alimentation d'énergie | AC230V, 50HZ |
| Tirez les poids de force | 20N*2, 30N*2 (la force de traction de 30N, 60N, 80N, 100N peut être réalisée) |
| Poids de couple | 5N*1, 12.5N*1, 17.5N*1 (la force 0.1Nm, 0.25Nm, 0.35Nm de couple peut être réalisée) |
| Examinez les périodes | 0~9999 (sélectionnable), 25 fois est par défaut |
| Tirez la fréquence de force | 1 times/s |
| Bras de couple | 20mm |
| Temps de la torsion | 0.01S-99 minute des heures 99 |
| Bride | La bride combinée la force et le couple de traction, s'assortissant par l'incidence, peut réduire le frottement en traitant l'essai de couple |
Tableau – tirez la force et le couple.
|
La masse de l'appareil (kilogrammes) |
Tirez la force (n) |
Serrez à la clé dynamométrique (nanomètre) |
|
≤1 |
30 |
0,1 |
|
> 1 et ≤4 |
60 |
0,25 |
|
> 4 |
100 |
0,35 |
Procédure d'essais :
1. Appuyez sur le bouton de « DÉBUT », l'essai de force de traction commence, après qu'il atteigne aux temps d'essai de préréglage, le poids de couple sera libéré automatiquement, et alors l'essai de couple commence. Après qu'il atteigne au temps de torsion de préréglage, soulevez manuellement le poids de couple, puis l'essai de la force et de couple de traction est accompli.
2. Mesurez la distance entre la marque et l'ancrage de corde, la distance soustraient 20mm est la longueur d'extraction après l'essai.
3. Quand le processus le prochain essai, doit appuyer sur le bouton de "RESET" avant de commencer l'essai, ou le dispositif d'essai ne fonctionnera pas.
