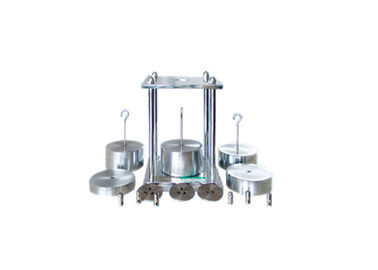

figue 30 du CEI 60884-1 d'appareillage d'appareil de contrôle de prise de la prise 20N/30N/50N

Appareil pour vérifier la fixation des goupilles dans le corps de la prise

Détails de produit :

Ce dispositif se conforme au niveau du CEI 60884-1 Fig30. Il est employé pour examiner la fermeté de la prise et de la goupille de prise. La prise est placée sur une plaque d'acier rigide donnée en trous appropriés pour les goupilles de la prise. La distance entre les centres des trous sera identique que les distances entre les centres du cercle entouré autour de la section transversale de chaque goupille dans la feuille standard de la prise.
Chaque trou aura un diamètre égal à celui du cercle entouré autour de la section transversale de la goupille plus (6 ± 0,5) le millimètre.
La prise est placée sur la plaque d'acier de telle manière que les centres des cercles entourant les goupilles coïncident avec les centres des trous.
Une traction P égale à la force maximum de retrait comme donnée dans le tableau 16, est appliquée, sans secousses, pour 1 minute sur chaque goupille consécutivement, en direction de l'axe longitudinal de la goupille.
La traction est appliquée au sein d'une armoire de chauffage à une température de (°C de 70 ± 2), 1 h après que la prise ait été placée dans l'armoire de chauffage.
Après l'essai, la prise est permise de refroidir à la température ambiante et on le vérifiera qu'aucune goupille n'a été déplacée dans le corps de la prise par plus de 1 millimètre.

Paramètres techniques :

Nombre de station d'essai : 1
Poids : 50N*1, 20N*2, 30N*1, 4N*1
Norme cognée : Les BS socked*1, Etats-Unis socked*1
Se conforme à la norme : Le CEI 60884-1 Fig30, VDE0620, BS1363
