Le CEI 60335-2-25 : Équipement de test 2014 de résistance de porte de four à micro-ondes

Le CEI 60335-2-25 : Équipement de test 2014 de résistance de porte de four à micro-ondes

L'information produit :

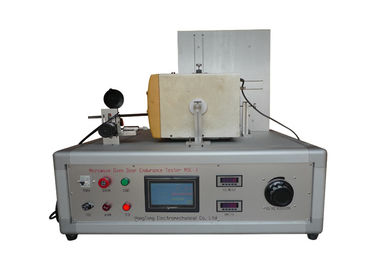

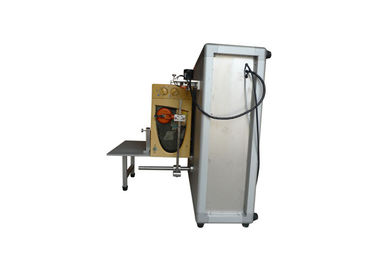

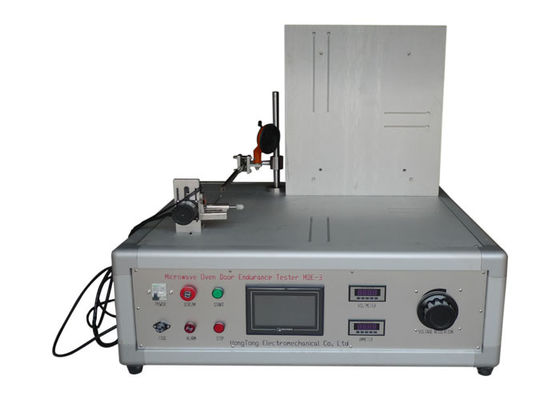

L'appareil de contrôle de résistance de porte de four à micro-ondes est conçu et fabriqué selon IEC60335-2-25. C'est un appareil de contrôle consacré qui est employé pour inspecter la résistance à l'usure du système de porte de micro-onde, y compris la structure de la charnière, des joints à micro-ondes et d'autres composants relatifs qui au cours du processus de l'utilisation.

Le dispositif utilise le système de contrôle avancé de PLC et interface d'opérateur humanisée d'écran tactile, il s'applique largement au four à micro-ondes vertical et horizontal d'essai de porte d'ouverture. Il est facile utiliser l'équipement de test, durable et pratique.

Il est équipé du plein manipulateur d'acier inoxydable, de la structure de surgeon de vide et de l'écran tactile standard de cristal liquide de véritable couleur de TFT de configuration. L'angle de rotation et la vitesse de l'ouverture/de se fermer de porte sont réglables. Elle peut vraiment simuler de ce fait la main de la personne pour ouvrir et fermer la porte de four à micro-ondes et tout autre équipement semblable. Réalisez ainsi la méthode de contrôle intelligentized.

La prise de courant a la fonction de la détection qui peut juger si le spécimen fonctionne avec la conduite. En faire l'essai de charge, si le spécimen ne conduit pas pendant l'essai, l'équipement cessera automatiquement de fonctionner. À ce moment-là, le compteur enregistrera les temps d'essai et les bruits d'alarme. Cette fonction peut être ouverte ou clôturée selon le besoin réel.

Paramètres techniques :

Prélevez l'installation et l'essai :

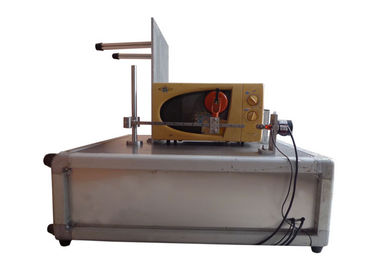

A. Déplacez des trois la position montages selon la dimension de l'échantillon, et puis placez l'échantillon sur la plate-forme de travail.

B. Pressez « en autoguidant » dans l'écran « d'interface de contrôle », faites le bras mécanique pour retourner à l'origine, ajustez l'avant et la distance arrière de la porte de témoin pour le faire a équipé du surgeon, le surgeon n'a pas besoin d'adsorber la porte de témoin à ce moment (la taille supérieure ou inférieure est ajustée par le bras mécanique).

C. Dans les paramètres de 【l'établissement du bouton de】 de porte ouverte de 【de presse de】 d'interface manuellement, pour le faire s'arrête quand le bras de manipulateur fonctionnant à l'angle maximum, puis ouvre la porte de témoin à l'essai a exigé l'angle (confirmé avec un rapporteur ou tout autre outil de mesure d'angle), puis presse le 【ferment manuellement le bouton de】 de porte, appuient sur le bouton de « arrêt » quand le surgeon a juste adapté la porte d'essai, a entré la valeur courante de déploiement dans le】 automatique de déplacement de porte de 【la boîte de valeur que réglée, qui est l'angle requis d'ouverture de porte sous l'état d'essai, emploient cette méthode pour confirmer la valeur réglée de】 automatique de déplacement de porte de 【.

D. Par défaut, la micro-onde d'essai n'a pas un commutateur de porte. Sous le statut que le bras mécanique et le surgeon ne sont pas adsorbé avec la porte de témoin, la presse « début » pour la faire fonctionnant librement, observent si l'angle d'ouverture de bras mécanique est le même avec l'angle d'ouverture de la porte de témoin, sinon, approprié, modifient svp la valeur d'angle pour faire le surgeon complètement équipé de la porte de témoin.

Note : La porte témoin à angle ouvert peut également être placée par la compensation d'angle, par exemple, quand la porte de four à micro-ondes est ouverte à 90°, la valeur courante montre 75° (après que le surgeon complètement équipé de la porte de témoin), puis l'arrangement de compensation d'angle est : 90°-75°=15°, le 15°is a entré dans la boîte de valeur de】 de compensation d'angle de 【. Écrivez réciproquement une valeur négative.

E. Le bras mécanique soutient à l'origine, le surgeon adsorbe avec la porte de témoin, et l'échantillon est fixé avec les trois montages.

F. Si l'échantillon d'essai a un commutateur de porte, ajustez la position du dispositif d'ouverture de porte, le dispositif d'ouverture de porte est aligné avec le bouton de porte témoin, mécanisme d'auxiliaire de fixation. Pressez le】 en avant de manipulateur de 【, pour entreprendre au dispositif d'ouverture de porte la démarche en avant, puis appuyez sur le bouton voyageur de】 de 【, pour faire le dispositif d'ouverture de porte retourner à la position d'origine, et puis pressez le】 en avant de manipulateur de 【, pour entreprendre au dispositif d'ouverture de porte la démarche en avant et l'arrêt quand la porte est ouverte, observé l'affichage de valeur dans le】 de déplacement de manipulateur de 【, a entré cette valeur dans la boîte de valeur du】 en avant de déplacement de 【, le déplacement en avant est accompli. Appuyez sur alors le bouton arrière de】 de manipulateur de 【pour rendre le dispositif d'ouverture de porte arrière au contact RAZ de porte et puis vers l'arrière à une certaine distance, observés l'affichage de valeur dans le】 de déplacement de manipulateur de 【, valeur d'arrangement de】 de déplacement de 【en avant - montrez la valeur après la valeur arrière de】 de déplacement de 【de backward=. Entrez cette valeur dans la boîte de valeur du】 arrière de déplacement de 【, le déplacement arrière est accompli.

Avec le commutateur et sans sélection de commutateur : Le défaut de système est sans commutateur, si le besoin de choisir avec le commutateur, la porte et le commutateur de porte doit retourner à la position voyageuse après (la lumière voyageuse illuminent),】 de pause de 【de presse, bouton de】 dégagé par compte de 【, et puis appuie sur le bouton "Marche/Arrêt" de】 de manipulateur de 【, et choisit d'être réussi, la lumière correspondante d'indicateur illuminent. Veuillez prêter l'attention à ceci.
