Détails sur le produit:
Conditions de paiement et expédition:
|
| gare: | Station simple/trois stations | Poids du marteau (G) d'impact: | 1000±2 et 100±1 |
|---|---|---|---|
| Taille de l'impact (millimètres): | 100 | la norme: | IEC60884-1 24,4 figure IEC60884-1 30,4 42 de la figure 27 |
| Surligner: | équipement d'essai de résistance à la traction,équipement d'essai de tension |
||
Le CEI 60884-1 2013 machines d'essai de résistance à la traction de basse température de la clause 24,4
L'information produit :

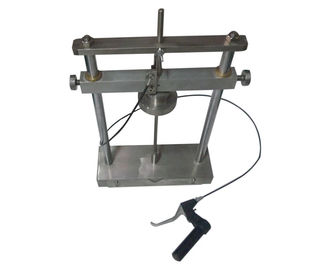

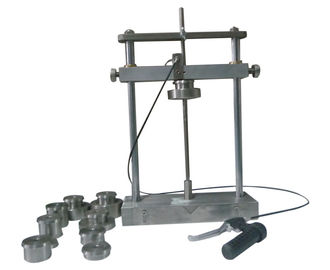

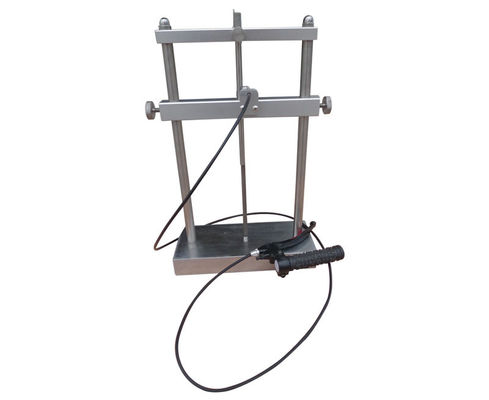

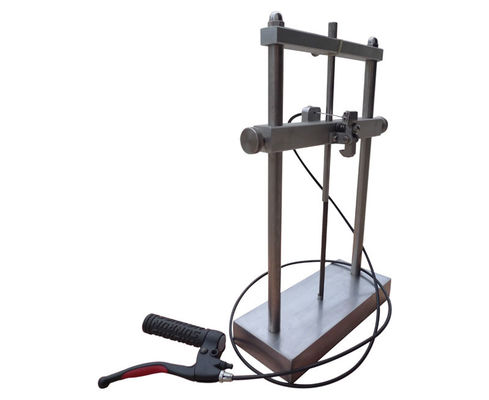

L'appareillage de HT pour l'essai au choc à la basse température confirme au niveau IEC60884 du schéma 27 et du schéma 42. Le premier est adapté pour l'essai au choc du fil tandis que le dernier est appliqué pour l'essai au choc de la prise, de la prise, du commutateur, du fil et du conduit électrique.
Norme : Le CEI 60884-1 2013 clauses 24,4, 30,4, schéma 27 et 42, IEC60811-1-4, VDE0620 et ainsi de suite
Application : Ce dispositif est utilisation pour vérifier la résistance à l'impact à la basse température des accessoires électriques, aussi bien que les fils et les câbles.
Échantillon d'essai : Accessoires électriques, type extérieur boîtes de support, glandes de vis, couvertures, fils et câbles etc.
Caractéristique : Ce dispositif devrait être utilisé avec la chambre de basse température, le dispositif devrait être placé sur la protection de caoutchouc spongieux environ de 40mm épais, et devrait être mis dans la chambre de basse température avant et pendant l'essai.
Paramètres techniques :
| Modèle | Appareillage H926 d'essai au choc | Appareillage H926A d'essai au choc |
| Station | Station simple | Trois stations |
| Poids du marteau (G) d'impact | 1000±2 et 100±1 | 100, 200, 300, 400, 500, 600, 750, 1000, 1250, 1500 (voir le tableau 1 et 2) |
| Taille de l'impact (millimètre) | 100 | 100 |
| Morceau intermédiaire en acier | Φ20, extrémité inférieure R300 arrondi, 100g | Φ20, extrémité inférieure R300 arrondi, 100g |
| Standard |
IEC60884-1 24,4 figure 27 IEC60884-1 30,4 figure 42 |
IEC60811-1-4 |
| Opération | Libération manuelle et mécanique | Libération manuelle et mécanique |
Table1 pour des cables électriques pour l'installation fixe, la masse du marteau pour examiner les échantillons sera comme donné dans la table suivante :
| Diamètre global (millimètre) | La masse du marteau (G) | |
| En haut | Jusqu'à | |
| - | 4,0 | 100 |
| 4,0 | 6,0 | 200 |
| 6,0 | 9,0 | 300 |
| 9,0 | 12,5 | 400 |
| 12,5 | 20,0 | 500 |
| 20,0 | 30,0 | 750 |
| 30,0 | 50,0 | 1000 |
| 50,0 | 75,0 | 1250 |
| 75,0 | - | 1500 |
Le tableau 2 pour les câbles et les cordes et les câbles flexibles de télécommunication, la masse du marteau pour examiner l'échantillon sera comme suit :
| Diamètre global (millimètre) | La masse du marteau (G) | |
| En haut | Jusqu'à | |
| Pour les cordes plates | 100 | |
| - | 6,0 | 100 |
| 6,0 | 10,0 | 200 |
| 10,0 | 15,0 | 300 |
| 15,0 | 25,0 | 400 |
| 25,0 | 35,0 | 500 |
| 35,0 | - | 600 |
