Lieu d'origine: | La Chine |
Nom de marque: | HongCe |
Certification: | Calibration Certificate(cost additional) |
Numéro de modèle: | HO6505 |
Quantité de commande min: | 1 jeu |
---|---|
Prix: | Negotiatable |
Détails d'emballage: | contreplaqué |
Délai de livraison: | 25 jours |
Conditions de paiement: | T/T. |
Capacité d'approvisionnement: | ensemble 15 par mois |
Taille de recourbement: | 40±2 millimètre, réglable | Tirez la gamme: | 0-100N |
---|---|---|---|
Tirez dans le sens: | Opération manuelle | la norme: | IEC60320-1, le schéma 19 |
Surligner: | appareil de contrôle mécanique de commutateur,commutez l'appareil de contrôle de la vie |

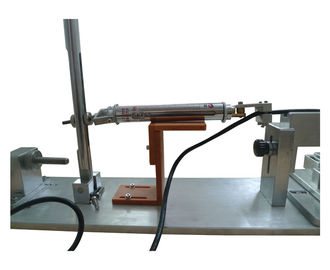

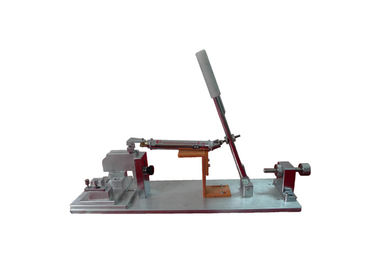

La partie latérale de coupleur tire le dispositif d'essai
L'information produit :
Ce dispositif est selon l'IEC60320-1, condition de norme du schéma 19 de concevoir. Il est employé pour l'essai de retirer l'admission d'appareils dans les conditions du connecteur avec la force, pour cette raison d'examiner la force mécanique du connecteur.
Paramètres techniques :
1, taille de recourbement de câble flexible : 40±2 millimètre, réglable.
2, chaîne de traction : 0-100N.
3, manière de traction : Opération manuelle, 50 fois dans une direction et puis 50 fois dans la direction opposée.
3, sélection de conducteur et la table correspondante de valeur de tractions de partie latérale d'essai
Norme : Figure 19 de la clause 23,3 du CEI 60320-1.
Application : Approprié à examiner l'essai d'arrachement latéral du connecteur avec une estimation dépassant 0.2A.
Échantillon d'essai : Connecteur avec une estimation dépassant 0.2A.
Caractéristique : Devrait choisir une admission d'appareils qui assortissant sa charnière modèle et standard quand essai de connecteur.
Paramètres :
Taille de recourbement du câble de fléchissement | 40±2 millimètre, réglable |
Tirez la gamme de force | 0-100N |
Tirez le mode | L'opération manuelle, une traction latérale de la même force est alors appliquée dans une direction parallèle avec l'avion contenant les haches des goupilles de actuel-transport et le parallèle avec le visage d'engagement du connecteur. La force est immédiatement libérée. Cet ordre d'opération est fait 50 fois dans une direction et puis 50 fois dans la direction opposée. Le modèle HO6504A est automatique (facultatif) |
Tableau 7-Value pour les tractions de partie latérale appliquées
Courant évalué de connecteur A |
Traction N |
2,5 | 6 |
6 | 35 |
10 | 35 |
16 | 50 |

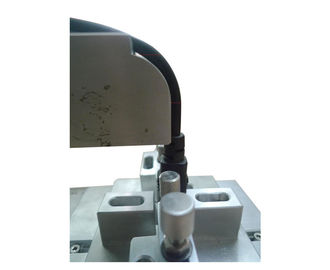

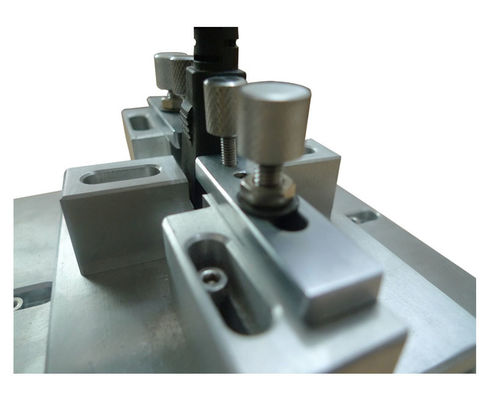

Après l'essai de 23,2, le connecteur avec une estimation dépassant 0.2A est inséré dans une admission d'appareils d'un type correspondant au connecteur pour être examiné et étant conforme à la feuille standard appropriée. L'admission d'appareils est montée dans un appareillage approprié d'essai, un exemple dont est montré sur le schéma 19, avec les goupilles se dirigeant vers le haut. La dimension 40mm±2mm sera satisfaite à.
Une traction latérale, comme spécifique dans le tableau 7, est appliquée à la corde d'abord dans une perpendiculaire de direction à l'avion contenant les haches des goupilles de actuel-transport, et est immédiatement libérée.
Cet ordre d'opération est fait 50 fois dans une direction et puis 50 fois dans la direction opposée.
Une traction latérale de la même force est alors appliquée dans une direction parallèle avec l'avion contenant les haches des goupilles de actuel-transport et le parallèle avec le visage d'engagement du connecteur. La force est immédiatement libérée. Cet ordre d'opération est fait 50 fois dans une direction et puis 50 fois dans la direction opposée.
Notre service d'avantage :
Nous avons notre propre équipe se développante et concevante, qui assurent nos propres produits technologiques et innovateurs pour des clients.
Pour tous les clients qui ont la nouvelle idée au sujet de quelques produits, laissez-juste nous savent, nous peut selon votre idée fournir une conception unique des produits.
Support technique :
Tous nos travailleurs sont expérimentés et qualifiés.
Service après-vente :
Nos équipes travaillantes d'équipe et de ventes peuvent garantir un service après-vente de rendement rapide et élevé pour notre produit vendu à partout du global.
