Aperçu ProduitsExaminez la sonde de doigt

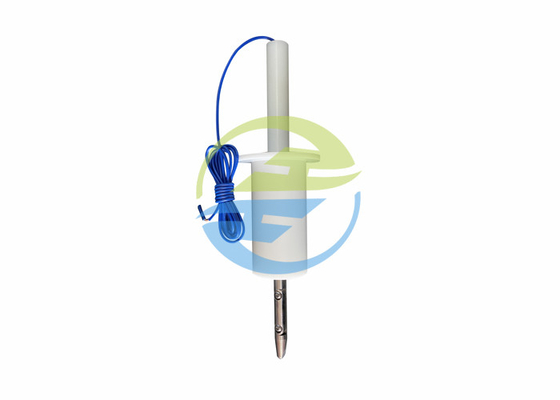

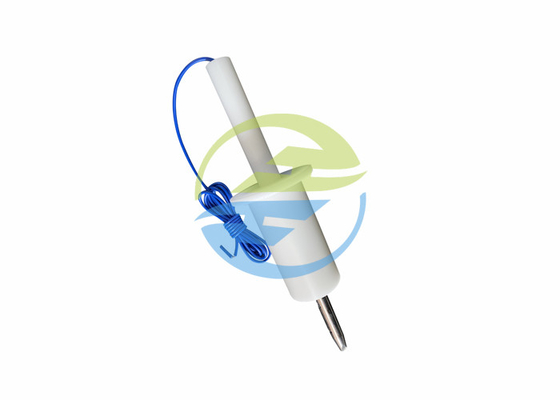

IEC60335-1 sonde d'essai de la clause 20,2 avec la longueur circulaire 80mm de doigt de visage d'arrêt de 50mm

IEC60335-1 sonde d'essai de la clause 20,2 avec la longueur circulaire 80mm de doigt de visage d'arrêt de 50mm

  • IEC60335-1 sonde d'essai de la clause 20,2 avec la longueur circulaire 80mm de doigt de visage d'arrêt de 50mm
  • IEC60335-1 sonde d'essai de la clause 20,2 avec la longueur circulaire 80mm de doigt de visage d'arrêt de 50mm
  • IEC60335-1 sonde d'essai de la clause 20,2 avec la longueur circulaire 80mm de doigt de visage d'arrêt de 50mm
IEC60335-1 sonde d'essai de la clause 20,2 avec la longueur circulaire 80mm de doigt de visage d'arrêt de 50mm
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: HongCe
Certification: Calibration certificate(cost additional)
Numéro de modèle: HT-I02A
Conditions de paiement et expédition:
Quantité de commande min: 1 ensemble
Prix: Negotiatable
Détails d'emballage: Boîte en aluminium
Délai de livraison: 3 jours
Conditions de paiement: T/T
Capacité d'approvisionnement: 30 ensembles par mois
Contact
Description de produit détaillée
Garantie: 1 an diamètre de visage d'arrêt: 50mm
Norme: IEC60335-1 clause 20,2 Application: La stabilité et les risques mécaniques examinent
Diamètre de cloison: Ф75±0.2 Longueur de doigt: 80±0.2
Diamètre de doigt d'essai: 12 Couleur: Blanc
Surligner:

Sonde d'essai de la clause 20

,

2

,

Sonde de l'essai IEC60335-1

IEC60335-1 sonde d'essai de la clause 20,2 avec la longueur circulaire 80mm de doigt de visage d'arrêt de 50mm



La conformité est vérifiée par inspection, par l'essai de 21,1 et en appliquant une force ne dépassant pas 5 N au moyen d'une sonde d'essai qui est semblable pour examiner la sonde B du CEI 61032 mais ayant un visage circulaire d'arrêt avec un diamètre de 50 millimètres, au lieu du visage non-circulaire.
Pour des appareils donnés en dispositifs mobiles comme ceux prévus pour varier la tension des ceintures, l'essai avec la sonde d'essai est effectué avec ces dispositifs ajustés sur la position la plus défavorable dans leur marge de l'ajustement. S'il y a lieu, des ceintures sont enlevées.
Il ne sera pas possible de toucher les pièces mobiles dangereuses avec cette sonde d'essai.                           Sonde de doigt d'essai



Norme : IEC60335-1 clause 20,2

Application : Cette sonde est prévue pour vérifier la protection de base contre l'accès aux pièces dangereuses. Elle est également employée pour vérifier la protection contre l'accès avec un doigt.                        Sonde de doigt d'essai

Échantillon d'essai : Pièces vivantes de clôture facilement accessible ou pièces mécaniques.

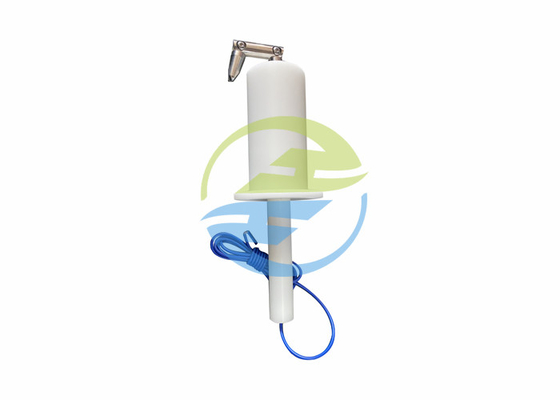

Caractéristique : Cette sonde de doigt d'essai se compose du dito, du doigt, de la base et de la poignée isolée qui simule les caractéristiques de la main humaine. Elle a deux joints mobiles, qui peuvent être courbés à 90°. Personnalisable : elle peut être employée pour l'essai à chocs anti-électrique une fois équipée des prises de banane et du connecteur que l'on peut brancher d'amphenol à l'extrémité de la poignée, ou utilisée pour l'essai de protection de clôture quand trou fileté ouvert de M6 à l'extrémité de la poignée (liée au dynamomètre de traction et de poussée).                                      Sonde de doigt d'essai



Paramètres (millimètre) :

Modèle HT-I02A
Nom Doigt circulaire d'essai de cloison
1 commun 30±0.2
2 communs 60±0.2
Longueur de doigt 80±0.2
Bout du doigt à dérouter 180±0.2
Cylindrique R2±0.05
Sphérique R4±0.05
Bout du doigt coupant l'angle biseauté ′ -10 de 37o 0
Chandelle de bout du doigt ′ -10 de 14 o 0
Diamètre de doigt d'essai Ф12 0 -0,05
Diamètre d'A-A Section Ф50
Largeur d'A-A Section ----
Diamètre de cloison Ф75±0.2
Épaisseur de cloison 5±0.5
Force ----
Norme appliquée IEC60335-1

IEC60335-1 sonde d'essai de la clause 20,2 avec la longueur circulaire 80mm de doigt de visage d'arrêt de 50mm 0
