Fond :

La sécurité est primordiale dans l'industrie d'appareil ménager. En raison de la possibilité de mauvaise application, de surintensité, ou d'échecs humains de court-circuit dans un système de câblage d'appareils, conditions de lutte anti-incendie ont été créés pour évaluer et évaluer l'inflammabilité de la matière employée dans un appareil. L'essai de fil de lueur est une telle condition utilisée dans l'industrie d'appareils aujourd'hui.

Ce document explore l'essai de fil de lueur, décrit le raisonnement derrière les procédures d'essais de fil de lueur et compare brièvement la pratique à d'autres méthodes communes d'essai d'inflammabilité. Le papier jette également la lumière sur les caractéristiques régissant la pratique en matière d'essai de fil de lueur. En conclusion, il montre l'engagement de TE vers fournir une gamme des produits pour aider l'appareil des clients pour répondre aux exigences d'inflammabilité de fil de lueur.

Paramètres techniques :

Quel est essai de fil de lueur ?

Historiquement un certain nombre de méthodes ont été développées pour évaluer la résistance matérielle d'inflammabilité et de feu. Celles-ci incluent des les deux dirigent la flamme et les méthodes d'essai indirectes de flamme. Un exemple de la méthode directe de flamme est défini dans les spécifications de l'UL 94. Cette longue méthode admise d'essai implique d'appliquer une flamme directement au spécimen verticalement ou horizontalement monté dans des conditions commandées. D'autre part, la méthode indirecte de flamme comporte une source de chaleur non-flamboyante appliquée à un échantillon. L'essai de fil de lueur est un exemple de la méthode indirecte de flamme. Les résultats d'essai d'appliquer ces méthodes fournissent une manière de comparer la tendance des matériaux de résister à l'allumage, auto-s'éteignent des flammes (si l'allumage se produit), et de ne pas propager le feu par l'intermédiaire de l'égoutture. Pour comprendre mieux les différences entre la méthode directe et la méthode indirecte, référez-vous au schéma 2.

La Commission électrique internationale (IEC) a établi la méthode d'essai de lueur-fil en 2001 parce que les méthodes existantes d'essai n'ont pas couvert toutes les sources d'allumage. Spécifiquement, l'essai de fil de lueur est employé pour simuler les effets thermiques qui peuvent surgir dans le matériel électrique de défaut de fonctionnement provoqué par une connexion ou un composant surchargée qui surchauffe.

Méthodologie d'essai de fil de lueur :

Des conditions de fil de lueur pour les appareils ménagers sont définies dans le CEI 60335-1. Cependant, la méthodologie réelle d'essai de fil de lueur est couverte dans le CEI 60695-2 séries de caractéristiques.

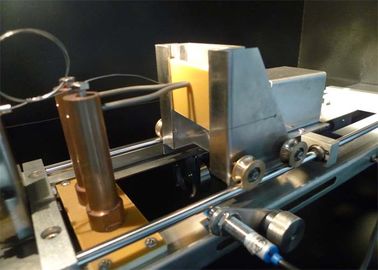

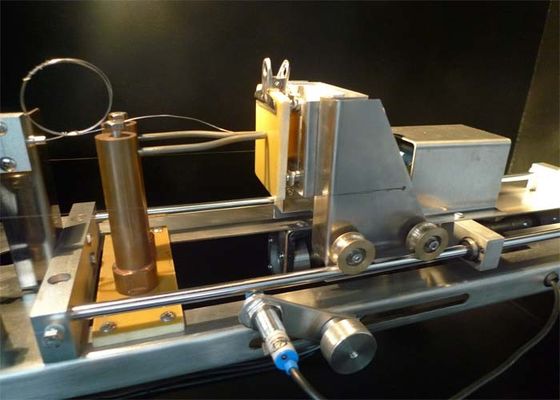

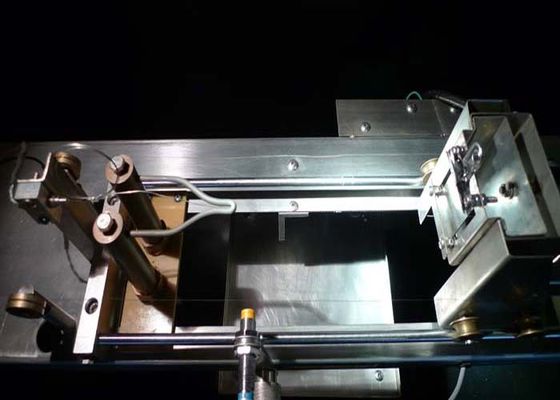

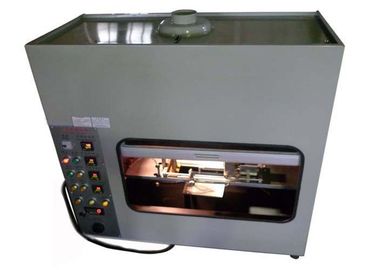

L'essai de fil de lueur est réalisé en chauffant un élément à une température prédéterminée. L'élément passionné désigné sous le nom du fil de lueur. Voir le schéma 3 pour un exemple de l'élément passionné utilisé pour l'essai de fil de lueur.

L'échantillon à examiner est montage en place et le papier de soie de soie est placé directement au-dessous de l'échantillon. Après atteinte de la température prédéterminée, l'élément est alors pressé dans un matériel témoin sous une force d'ensemble de 1N pendant 30 secondes. Si l'allumage se produit, des enregistrements sont faits pour noter la durée, taille de flamme, et si les égouttements du matériel mettent à feu le papier de soie de soie.

L'essai de fil de lueur peut être réalisé sur des produits finaux et des plats d'essai de matière première. La terminologie employée pour définir la conformité dans chaque cas est légèrement différente.

1. GWT représente l'essai de fil de lueur (le CEI 60695-2-11). GWT est employé quand l'essai de fil de lueur est réalisé sur un produit final. Les résultats de cet essai seront PASSAGE ou ÉCHOUERONT à une température donnée. Le dépassement de l'essai exige que l'échantillon ne met pas à feu ou auto-s'éteint d'ici 30 secondes après retrait de l'élément passionné. En outre, l'échantillon peut ne pas mettre à feu le papier de soie de soie si les égouttements se produisent.
2. GWFI représente l'index d'inflammabilité de fil de lueur (le CEI 60695-2-12). C'est une propriété liée à la matière première utilisée dans le produit final. Cette propriété est déterminée en effectuant l'essai de fil de lueur d'un plat d'essai d'une matière première d'une épaisseur donnée. L'index (GWFI) d'inflammabilité de fil de lueur est la température la plus élevée à laquelle le matériel ne met pas à feu ou auto-ne s'éteint pas d'ici 30 secondes après retrait de l'élément passionné.
3. GWIT représente la température d'inflammation de fil de lueur (le CEI 60695-2-13). C'est une propriété liée à la matière première utilisée dans le produit final. Cette propriété est déterminée en effectuant l'essai de fil de lueur d'un plat d'essai d'une matière première d'une épaisseur donnée. La température d'inflammation de fil de lueur (GWIT) est la plus basse température à laquelle le matériel met à feu et brûle pour plus longtemps que 5 secondes tandis que l'élément passionné est en contact avec le plat d'essai.
4. La connaissance des trois termes est essentielle pour comprendre comment l'essai de fil de lueur est appliqué sous le CEI global 60335-1 de norme de sécurité.
5.

   Essai et CEI 60335-1 de fil de lueur : Sécurité de ménage et d'appareils électriques semblables

   Le CEI 60335-1 est des spécifications générales qui régissent la sécurité des appareils électroménagers. Selon les spécifications, l'essai de fil de lueur est employé pour évaluer l'inflammabilité des matériaux non métalliques soutenant les connexions de transport actuelles utilisées dans l'appareil.

   La sévérité d'essai de fil de lueur prescrite dans le CEI 60335-1 est déterminée par si l'appareil est occupé ou sans surveillance pendant l'utilisation, et par la quantité de courant qui est porté par la connexion. Les appareils occupés sont fondamentalement n'importe quel appareil qui est actionné par un consommateur étant présent tel que des aspirateurs, des fers, et des pots de café. Les appareils sans surveillance sont ceux qui sont placés en place et actionnés sur leurs propres moyens. De tels exemples incluent des réfrigérateurs, faisant cuire des unités, des lave-vaisselle, des machines à laver, et des dessiccateurs.



   Les connecteurs utilisés dans une application qui est classée par catégorie comme sans surveillance avec plus grand actuel que 0.2A sont sujets à l'évaluation la plus grave. Pour se conformer à ces spécifications, trois niveaux d'évaluation d'inflammabilité peuvent être exigés :

   A : Afin de passer le premier niveau de l'évaluation, le matériel doit avoir un ºC du minimum GWFI 850 ou le produit final doit passer l'essai de fil de lueur au ºC 850. Il est important de noter cela pour que le produit final passe, l'échantillon doit auto-s'éteindre d'ici 30 secondes comme identifié dans le passage ci-dessus. L'essai est sujet à la procédure 60695-2-11.



   B : Afin de passer le deuxième niveau de l'évaluation, le matériel doit avoir un minimum de ºC de GWIT 775 OU le produit final doit passer l'essai de fil de lueur au ºC 750. Il est important de noter que si le produit final est examiné, n'importe quel allumage doit auto-s'éteindre d'ici 2 secondes ou les composants environnants doivent passer un niveau d'évaluation.

   Le niveau de l'évaluation (exécutée seulement si le connecteur montre une flamme pendant plus longtemps que 2 secondes) n'est pas exécuté directement sur le connecteur, mais à la place est exécuté sur tous les composants dans l'appareil faisant partie d'une enveloppe théorique au-dessus du connecteur. Composants dans l'enveloppe faite à partir d'un matériel qui a une désignation minimum d'inflammabilité car l'UL 94 V1 ne sont pas sujettes davantage à d'évaluation. Cependant, les composants dans l'enveloppe qui ont moins que l'UL 94 V1 sont sujets à un essai de flamme d'aiguille.

   Référez-vous à l'organigramme situé dans l'annexe A pour une illustration de l'essai requis pour des matériaux soutenant des connexions portant plus considérablement que 0,2 A actuel dans les appareils sans surveillance.



   Connecteurs utilisés dans les appareils qui sont classés par catégorie comme sans surveillance avec un courant moins que 0.2A ou classés par catégorie comme des appareils occupés sont soumis aux méthodes d'essai moins graves. Il est important que le fabricant d'appareils comprenne la catégorisation appropriée de leur produit fini, afin d'appliquer le niveau correct de l'essai par CEI 60335-1 aux composants.



   La connectivité de TE est commise vers fournir une gamme des produits pour aider l'appareil des clients pour répondre aux exigences d'inflammabilité du CEI 60335-1. TE évalue sans interruption de nouvelles résines pour déterminer si ces matériaux conviennent aux applications où la conformité de fil de lueur est nécessaire.



   Notre expérience a prouvé que simplement utilisant un matériel de résine qui rencontre le fil minimum de lueur

   L'index d'inflammabilité (GWFI) et les valeurs de (GWIT) de la température d'inflammation de fil de lueur pour un logement de connecteur ne produiront pas nécessairement une partie finale qui passera l'essai (GWT) de fil de lueur au ºC 750 sans flammes (≤ 2 secondes). Il est important de maintenir dans l'esprit que des valeurs de GWFI et de GWIT sont dérivé de l'essai exécutées des plats d'essai, alors que le GWT est exécuté sur des produits finaux. Chronomètre souvent ceci signifie que le produit final verra le contact avec l'élément passionné pour la durée de l'essai, alors que les plats d'essai verront seulement le contact limité dû à l'élément brûlant par l'épaisseur du plat peu après contact initial. À TE, nous travaillons pour éliminer n'importe quel doute concernant la performance de nos produits dans des essais de fil de lueur. Pour cette raison, TE déclare seulement un produit pour être « fil de lueur conforme » quand les produits finaux ont TE d'une manière satisfaisante passé examinant aux conditions de fil de lueur actuelles les plus rigoureuses dans le CEI 60335-1. Regardez svp à la connectivité de TE pour répondre à toutes les questions concernant son engagement à offrir les meilleures solutions pour vos besoins.
