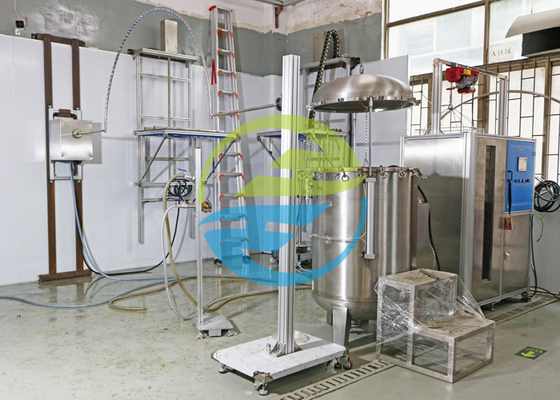

Le CEI 60529 IPX1 au réservoir d'eau imperméable de l'équipement de test 500L de protection de l'entrée IPX8

Le CEI 60529 IPX1 au réservoir d'eau imperméable de l'équipement de test 500L de protection de l'entrée IPX8

Le CEI 60529 IPX1 au réservoir d'eau imperméable de l'équipement de test 500L de protection de l'entrée IPX8
IEC 60529 IPX1 To IPX8 Waterproof Ingress Protection Test Equipment 500L Water Tank
Le CEI 60529 IPX1 au réservoir d'eau imperméable de l'équipement de test 500L de protection de l'entrée IPX8
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: HongCe
Certification: Third part calibration certificate(cost additional)
Numéro de modèle: HH0820
Conditions de paiement et expédition:
Quantité de commande min: 1 ensemble
Prix: Negotiatable
Détails d'emballage: contreplaqué
Délai de livraison: 30 jours ouvrables
Conditions de paiement: T/T
Capacité d'approvisionnement: 1 réglé par mois
Contact
Description de produit détaillée
Ouverture de l'égoutture IPX1~2: Φ0.4mm Distance du trou IPX1~2: 20mm
Indicateur de la pression IPX3~4: 0~0.25MPa Diamètre du bec IPX5~6: 6.3mm/12.5mm
Volume de réservoir d'eau: 500L Contrôleur: PLC
Distance IPX7 de levage: 0~1200mm Pression de la limite IPX8 maximum: Barre 6
Surligner:

Équipement de test imperméable de protection d'entrée

,

Équipement de test de protection d'entrée du CEI 60529

,

Équipement de test de protection de l'entrée IPX8

Le CEI 60529 IPX1 à l'équipement de test imperméable de protection de l'entrée IPX8, réservoir de l'eau 500L



De nos jours, il y a de plus en plus les produits électroniques utilisés dehors, et l'essai imperméable est un lien très important pour des produits, parce que seulement après l'essai imperméable pouvons nous avons une base à juger si les produits construits par l'usine peuvent encore maintenir la représentation stable en conditions dures extérieures. Par conséquent, l'essai imperméable de catégorie d'IP est un projet essentiel.
L'essai imperméable s'applique principalement à l'essai de catégorie de protection de coquille (essai imperméable de catégorie d'IP) des produits dans les domaines de l'électronique et des électriciens, lampes, armoires électriques, composants électroniques, automobiles, transport, périphériques externes et ainsi de suite. Jugez si la représentation du produit répond aux exigences des normes appropriées par la vérification, afin de faciliter la conception, l'amélioration, la vérification et l'inspection de livraison du produit.            Essai de protection d'entrée



Norme :

Degré IEC60529 de protection fourni par des clôtures (code d'IP), clause 14.2.1, 14.2.2, 14.2.3, 14.2.4, 14.2.5, 14.2.6, 14.2.7, 14.2.8, et schéma 3, schéma 4, schéma 5 et schéma 6, IPX1, IPX2, IPX3, IPX4, IPX5 IPX6, IPX7 et IPX8, tableau 3.



Application :

Il est employé pour examiner les degrés de protection contre l'entrée de l'eau indiquée par le deuxième chiffre caractéristique. Équipement de test de protection d'entrée



En second lieu

caractéristique

chiffre

Degré de protection

Essai

les conditions, voient

Brève description Définition
0 Non-protégé - -
1 Protégé contre des baisses verticalement en baisse de l'eau Les baisses verticalement en baisse n'auront aucun effet néfaste 1 4.2.1
2 Protégé contre l'eau verticalement en baisse se laisse tomber quand la clôture a incliné jusqu'à 1 5°

Les baisses verticalement en baisse auront non

effets néfastes quand la clôture est inclinée à n'importe quel angle jusqu'à 1 5° des deux côtés de la verticale

1 4.2.2
3 Protégé contre l'eau de pulvérisation Arrosé à l'eau sous un angle jusqu'à 60° des deux côtés de la verticale n'aura aucun effet néfaste 1 4.2.3
4 Protégé contre éclabousser l'eau L'eau éclaboussée contre la clôture de n'importe quelle direction n'aura aucun effet néfaste 1 4.2.4
5 Protégé contre des jets d'eau L'eau projetée dans des jets contre la clôture de n'importe quelle direction n'aura aucun effet néfaste 1 4.2.5
6 Protégé contre les jets d'eau puissants L'eau projetée dans des jets puissants contre la clôture de n'importe quelle direction n'aura aucun effet néfaste 1 4.2.6
7 Protégé contre les effets de l'immersion provisoire dans l'eau L'entrée de l'eau dans les quantités causant des effets néfastes ne sera pas possible quand la clôture est temporairement immergée dans l'eau dans des conditions normalisées de pression et de temps 1 4.2.7
8 Protégé contre les effets de l'immersion continue dans l'eau

Entrée de l'eau dans causer de quantités

les effets néfastes ne seront pas possibles quand la clôture est sans interruption immergée dans l'eau dans les conditions qui seront convenus entre le fabricant et l'utilisateur mais qui soyez plus grave que pour le chiffre 7

1 4.2.8
9

Protégé contre la haute pression et la température

jets d'eau

L'eau projetée à la haute pression et à la température élevée contre la clôture d'aucune direction n'aura pas des effets néfastes 1 4.2.9

Tableau 3 – les degrés de protection contre l'eau ont indiqué par le deuxième chiffre caractéristique

Paramètre :

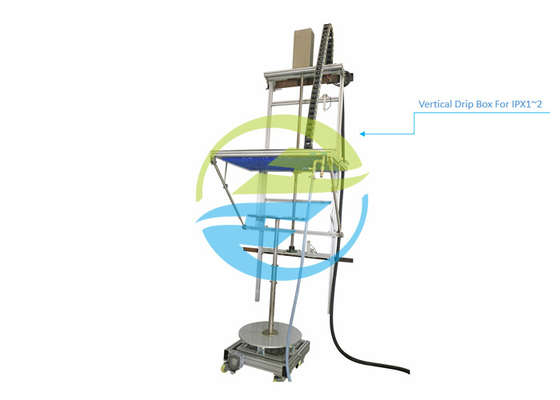

1. Protégé contre des baisses verticalement en baisse de l'eau
Application S'applique pour conduire IPX1, l'essai IPX2.
Région de pluie 1000mmX600mm
Matériel de réservoir Acier inoxydable
Ouverture de égouttement Φ0.4mm
Distance de trou 20mm
Écoulement de précipitations 1mm/Min, 3mm/Min, paramètres d'utilisateur-ensemble (erreur : + 0.5mm/minute).
Taille de égouttement de l'eau 200mm (automatique contrôle par l'équipement de test)
Temps d'essai 10Min, peut être placé selon le besoin
Vidange Automatiquement vidange de l'eau de réservoir après que l'essai soit accompli
Matériel de corps Alliage d'aluminium industriel
Dimensions (LxDxH) 1100X1200X2600mm
Structure de machine Bâti de mur
Compresseur d'air (facultatif, non inclus) Compresseur d'air silencieux
2. Protégé contre pulvériser et éclabousser l'eau (tube de oscillation)
Application S'applique pour conduire IPX3, l'essai IPX4.
Approvisionnement en eau

Eau propre de l'écoulement d'eau rate>10L/min±5% sans inclusion.

Ce dispositif est équipé de l'unité de filtration d'eau propre

La taille du tube de oscillation

Venir standard avec R400, R600, tubes R800 de oscillation

(l'autre taille R200, R1000, R1200, R1400, R1600mm peut être facultative), acier inoxydable

Trou d'eau Φ0.4mm. Équipement de test de protection d'entrée
Angle inclus de deux trous IPX3 : 120° ; IPX4 : 180°
angle de pendule IPX3 : 120° ; IPX4 : 360°
Pleuvoir la vitesse

IPX3 : 4s/time (2×120°) ;

IPX4 : 12s/time (2×360°) ;

Écoulement d'eau Peut être placé selon la taille du pendule et le nombre de trous de goupille (0,07 L/minX par trou)
Temps de essai 0.01S~99 les heures 59mins, peuvent être préréglées
Indicateur de pression 0~0.25MPa
Conditions de site

La pièce d'essai imperméable consacrée d'IP, la terre devrait être plate avec l'illumination

commutateur imperméable de la fuite 10A (ou prise) utilisée pour l'équipement. Avec la bonne fonction de l'apport et du drainage. Installation au sol

Le secteur Selon le tube de oscillation a choisi
3. Protégé contre pulvériser et éclabousser l'eau (bec de pulvérisation)
Approvisionnement en eau Le taux d'écoulement d'eau est l'eau propre 50~150kpa sans inclusion.
Paramètres de bec de pulvérisation

diamètre externe : Ф102mm

diamètre sphérique : SФ75.5mm

Il y a un trou moyen et il y a 24 trous dans le cercle interne des trous dont l'angle inclus est 30°. Il y a 96 trous dans le cercle externe des trous dont l'angle inclus est 15°. 121 trous au total.

Le diamètre de trou : Ф0.5mm

Il est fait en laiton.

Écoulement d'eau 10L/min±5%, compteur de débit est réglable
Gamme d'indicateur de pression 0~0.4Mpa
Cloison démontable
Indicateur de pression 0~0.25MPa
4. Protégé contre des jets d'eau et des jets d'eau puissants
Application S'applique pour conduire IPX5, l'essai IPX6.
Approvisionnement en eau

IPX5 : Taux d'écoulement d'eau > 12.5L/min±5% ;

IPX6 : Taux >100L/min±5% d'écoulement d'eau ;

Il peut être réalisé par le réservoir d'eau d'acier inoxydable et l'équipement pressurisé

Le diamètre de bec IPX5 : Ф6.3mm ; IPX6 : Ф12.5mm
Écoulement d'eau IPX5 : 12.5±0.625L/min, IPX6 : 100±5 l/min ; Le compteur de débit est réglable
La distance de la buse à jet à la clôture 2.5~3m
Temps de essai ² moins de 1min/m (moins de 3 minutes)
Indicateur de pression 0~0.25MPa
5. Protégé contre les effets de l'immersion provisoire dans l'eau et l'armoire de commande électrique
Applicable

(a) approvisionnement en eau pour l'essai IPX1~IPX6 imperméable

(b) essai d'immersion de l'eau d'IPX7

(c) stockage de l'eau pour l'essai d'étanchéité de l'eau IPX8

(d) contrôle automatique pour l'équipement imperméable entier

Cuve de stockage de l'eau

Il s'applique pour arroser le stockage de l'essai fort de jet d'eau IPX5~IPX6, injection de l'eau d'IPX8, l'immersion IPX7

Volume : 500L

Dimension : W600mmXD660mmXH1300mm

Voyant à niveau visible : fenêtre de verre trempé

Dimension de voyant à niveau visible : W200mmXH1250mm

Mesure de profondeur : acier inoxydable

Taille de mesure de profondeur : 1200mm, exactitude 1mm

Contrôle de niveau liquide : commutateur de flotteur + tuyau de débordement

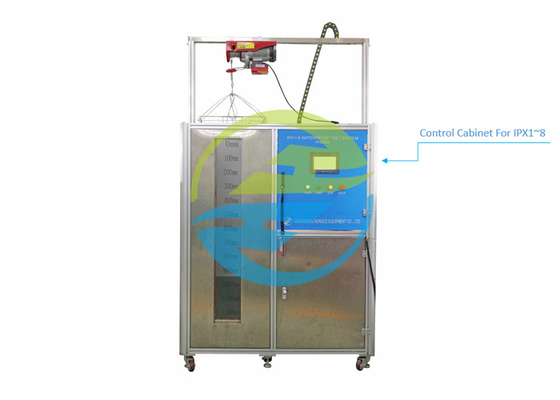

Armoire de commande

Détection d'écoulement : retour de signal d'écoulement par le débitmètre électronique

Arrangement d'écoulement : placez sur l'écran tactile

Contrôleur : PLC

Fonction de commande : approvisionnement en eau de débit constant, approvisionnement en eau constant de pression, et minuteur d'essai.

Fonction de protection : protection de fuite, protection de surcharge, protection de court-circuit

Parenthèse automatique d'ascenseur de l'immersion IPX7

Distance de levage : 0~1200mm

Dimension de parenthèse : L400mmXW400mm

Poids de charge de parenthèse : 50Kg

6. Protégé contre les effets de l'immersion continue dans l'eau
Application S'applique pour conduire l'essai IPX8.
Récipient à pression Réservoir d'acier inoxydable, diamètre 0,8 mètres, taille 1 mètre
Gamme d'ajustement de pression 0 | 6bar (peut être adapté aux besoins du client)
Système de pression Pompe d'acier inoxydable + convertisseur de fréquence
Exactitude d'indicateur de pression 0,25 degrés, gamme : 10bar
Temps de essai 0-99min
Pression de limite maximum barre 6
Protection de pression Protection de mano-contact
7. Plaque tournante
Diamètre de plaque tournante Ø600mm
Support témoin Ø600mm
Vitesse de plaque tournante 1-5 t/mn, réglables
Angle rabattable 15°
Angle d'essai de rotation 90°, rotation continue
Taille ajustable du tube télescopique réglable 300mm, 1200mm-1500mm
Matériel de corps Alliage d'aluminium industriel



Le CEI 60529 IPX1 au réservoir d'eau imperméable de l'équipement de test 500L de protection de l'entrée IPX8 0
