Lieu d'origine: | LA CHINE |
Nom de marque: | HongCe |
Certification: | Calibration certificate(cost additional) |
Numéro de modèle: | HJ-HS-4 |
Quantité de commande min: | 1 ENSEMBLE |
---|---|
Prix: | Negotiation |
Détails d'emballage: | contreplaqué |
Délai de livraison: | 30 jours |
Conditions de paiement: | T/T |
Capacité d'approvisionnement: | 20 ensembles par mois |
Taux de récupération d'hélium: | ≥90% | Taux de culture: | ≥99% |
---|---|---|---|
Consommation d'énergie: | 15KW | Pression de sortie: | 0.05-0.25MPa réglable |
Temps de rétablissement d'hélium: | Temps de rétablissement d'hélium : ≤ 3S | Bruit: | DB ≦75 |
Utilisation: | Récupération d'hélium | Garantie: | 1 an |
Surligner: | Machine de récupération de l'hélium 15KW,Machine de récupération d'hélium de consommation d'énergie |

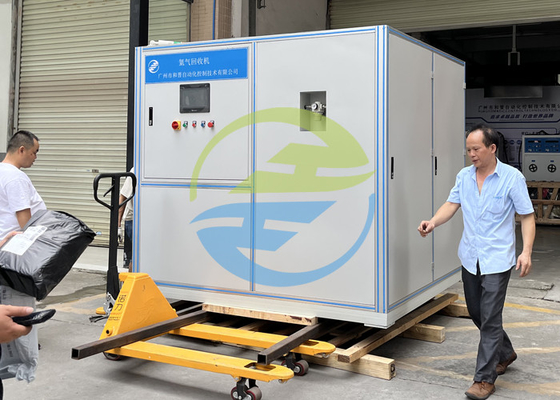

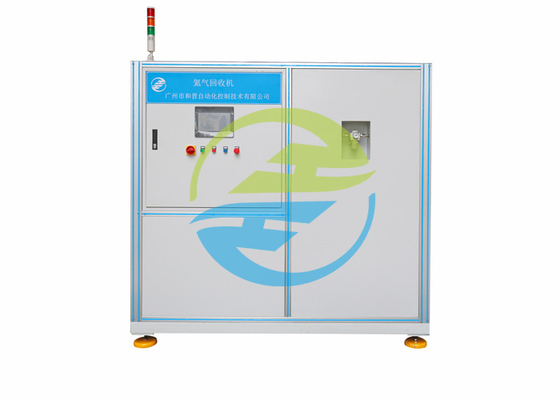

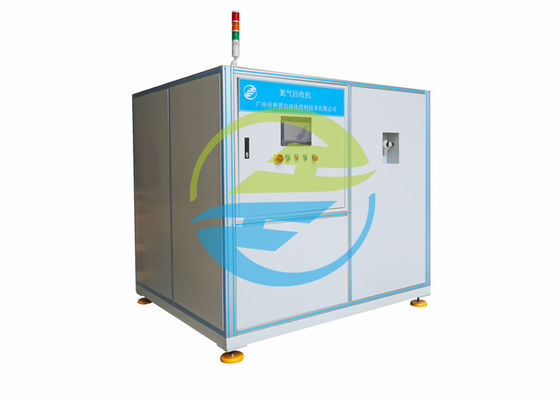

Consommation d'énergie du taux de récupération d'hélium de machine de récupération d'hélium ≥99% 15KW
Aperçu d'équipement
Introduction de fonctions et de principes de dispositif
Introduction d'équipement
La machine de récupération est utilisée en même temps que l'équipement d'essai d'hélium de puits à dépression pour récupérer l'hélium après l'équipement d'essai d'hélium a été examinée, pressurise l'hélium, le stocke dans une cuve de stockage, et le transporte par la canalisation à l'admission d'hélium de l'équipement d'essai d'hélium.
Caractéristiques structurelles
Caractéristiques techniques de l'équipement
Les caractéristiques spécifiques sont comme suit.
1. Récupération d'hélium.
Après que le système de récupération soit branché, il est toujours en condition de travail. Quand le système reçoit le signal de récupération, la pompe de récupération est démarrée et l'hélium est récupéré et entreposé dans le réservoir de basse pression par le filtre et le compresseur est parti pour le stockage à haute pression dans la cuve de stockage quand le réservoir de basse pression atteint la pression réglée et la concentration en hélium est détectée par le détecteur d'hélium de concentration et la récupération est accomplie.
2. Fonction automatique de remplissage d'hélium.
Quand la concentration en hélium dans le système de récupération est moins que la valeur réglée, l'hélium est automatiquement complété le niveau d'un cylindre pur externe d'hélium jusqu'à ce que la concentration en hélium atteigne la valeur réglée.
3. Fonction de surveillance de concentration en hélium.
Le système de récupération est équipé de la fonction de surveillance de concentration en hélium, quand la concentration en hélium est inférieure à l'arrangement, il commencera automatiquement la fonction de remplissage de gaz, et si le remplissage de gaz est insuffisant dans le temps spécifique, le système alarmera automatiquement.
4. Fonction de remplissage d'hélium.
Quand le centre serveur d'inspection d'hélium reçoit le signal de charge d'hélium, l'hélium à haute pression est injecté dans l'objet de la cuve de stockage.
5. Fonction de filtre
1-stage ou filtres à plusieurs étages sont configurés au débouché de la cuve de stockage, de la pompe d'évacuation et du compresseur d'air pour réaliser la filtration élevée de fiabilité.
Indicateurs principaux de l'équipement
Numéro de série | Projets | Paramètres |
1 | Taille | 2200X2000X2500 millimètre |
2 | Taux de récupération d'hélium | ≥90% (taux de récupération d'hélium), aucun air externe ou corps étrangers mélangés dans l'hélium récupéré pendant le processus de récupération |
3 | Taux de culture | ≥99% |
4 | Consommation d'énergie | 15KW |
5 | Gamme de concentration en contrôle d'hélium | Quand la concentration récupérée en hélium est plus haute que la gamme de contrôle, la fourniture d'hélium à la machine de récupération ne sera pas ajustée basée sur la concentration récupérée ; quand la concentration en hélium dans la cuve de stockage de la machine de récupération est inférieure à la concentration en hélium exigée par le détecteur d'hélium, la concentration en hélium peut être apportée jusqu'à la concentration exigée en complétant le niveau de l'hélium. |
6 | Exactitude de contrôle de concentration en hélium | ±When la concentration en hélium est proche de la limite supérieure de la valeur réglée, l'hélium n'est pas complété le niveau, et quand il est proche de la limite inférieure de la valeur réglée, l'hélium est automatiquement complété le niveau à la concentration réglée. Quand la concentration en hélium récupérée est si basse et le montant total de gaz dans le système de circulation continue à augmenter après réapprovisionnement de l'hélium pur selon la valeur à atteindre de l'offre d'hélium, la machine de récupération peut automatiquement décharger le gaz excédentaire dans le système par la canalisation à l'atelier et à l'alarme pour rappeler |
7 | Surveillance de concentration | Équipé du moniteur en temps réel en ligne automatique de concentration en hélium, qui peut automatique contrôle le remplissage d'hélium et fournir le principe d'équipement pour garantir l'exactitude plus haute que 3%. |
8 | Pression de sortie | 0.05-0.25MPa réglable |
9 | Temps de rétablissement d'hélium | Temps de rétablissement d'hélium : ≤ 3S |
10 | Bruit | DB ≦75 |
11 | Représentation | 1 machine de réutilisation avec 4 détecteurs d'hélium |
