Chambres hydrogène du compresseur quatre de climatisation d'automobile et système de détection de fuite d'azote

Chambres hydrogène du compresseur quatre de climatisation d'automobile et système de détection de fuite d'azote

Introduction aux produits

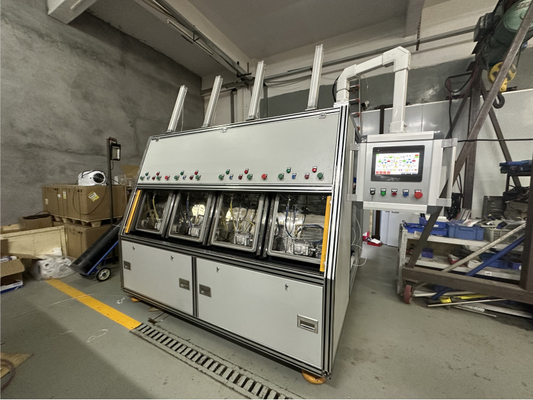

      Un système de détection de fuite d'azote d'hydrogène de quatre-réservoir est un dispositif utilisé pour détecter des fuites de gaz dans les pièces des véhicules à moteur ou tout autre équipement. Il se compose habituellement de quatre boîtes scellées d'essai et de dispositifs de détection correspondants. En service, mettez les pièces à examiner dans la boîte d'essai, et puis pour détecter s'il y a une fuite de gaz en injectant le mélange de gaz d'hydrogène et d'azote.

      Utilisations de ce de fuite système de détection un mélange du gaz d'hydrogène et d'azote comme milieu de détection parce que l'hydrogène est extrêmement perméable, le facilitant pour détecter de petites fuites. Le gaz dans la chambre d'essai agira l'un sur l'autre avec le point de fuite sur la surface du composant à examiner, et s'il y a une fuite, le gaz sera détecté par le dispositif de détection.

      Selon le principe de base de détection de fuite de l'hydrogène et de l'azote, de l'hydrogène et l'azote sont employés comme gaz de traceur pour remplir objet dans un puits à dépression. Puis, le détecteur de fuite d'hydrogène et d'azote peut rapidement et exactement déterminer la situation de fuite de l'objet avec de grande précision.

Processus fonctionnant

1. Installation d'objet et fermeture de boîte sous vide :

a. L'opérateur place l'objet dans le puits à dépression, relie l'interface d'objet au connecteur rapide à l'intérieur du puits à dépression, et presse le bouton marche.

b. Fermez automatiquement le puits à dépression, et le cycle de détection commence immédiatement.

Note : Des protecteurs discordants sont installés des deux côtés du puits à dépression. En fermant la porte de puits à dépression, assurez-vous qu'il n'y a aucun objet interférant le mouvement du puits à dépression dans le secteur fermant.

2. Puits à dépression nettoyant à l'aspirateur et nettoyer à l'aspirateur d'objet :

a. Automatiquement le vide le puits à dépression jusqu'au niveau de vide à l'intérieur atteint la pression réglée de s'ouvrir.

b. En même temps, automatiquement vide l'objet jusqu'à ce que le niveau de vide à l'intérieur de l'objet atteigne la valeur réglée de vide.

3. Remplissage d'azote d'hydrogène d'objet, fuite moyenne, et détection fine de fuite

a. Remplissez automatiquement objet de l'hydrogène et le gaz d'azote à la pression réglée jusqu'à la pression à l'intérieur de l'objet atteint la valeur réglée.

b. Détection moyenne de fuite : Après que l'achèvement du remplissage d'hydrogène et d'azote, l'objet soit automatiquement maintenu sous pression, et s'il y a moyen la fuite est déterminée basée sur la valeur de chute de pression à l'intérieur de l'objet :

Si la valeur de chute de pression à l'intérieur de l'objet dépasse la gamme réglée, le procédé de détection de fuite sera terminé, et l'interface d'opération indiquera la fuite moyenne et récupérera le gaz.

c. Après l'achèvement de la fuite moyenne, effectuez le jugement micro de fuite :

Si le détecteur de fuite détecte un signal d'hydrogène et d'azote dépassant la valeur réglée dans le puits à dépression, il indique qu'il y a très bien fuite dans l'objet, et un signal fin d'indication de fuite est fourni sur l'interface d'opération.

Si le détecteur de fuite ne détecte pas des signaux d'hydrogène et d'azote dépassant la valeur réglée dans le puits à dépression, il indique que l'objet a passé l'inspection, et un signal qualifié est fourni sur l'interface d'opération.

4. Inflation de puits à dépression

a. Remplissez automatiquement puits à dépression d'atmosphère.

b. En même temps, l'hydrogène et l'azote à l'intérieur de l'objet sont automatiquement récupérés.

5. Déchargement d'objet

a. Si l'essai est qualifié :

La porte de puits à dépression s'ouvre automatiquement. L'opérateur désengage le joint à l'intérieur de la chambre de l'interface d'objet.

b. Si l'essai échoue :

La presse confirment le bouton manuellement et la porte de puits à dépression s'ouvrira automatiquement. L'opérateur désengage le joint à l'intérieur de la boîte de l'interface d'objet.

c. Si une alarme se produit pendant le procédé de détection :

Manuellement presse le bouton de confirmation. La porte de puits à dépression s'ouvre automatiquement. Pressez l'invite de message de défaut sur l'écran tactile pour dégager le statut d'alarme, et puis retestez l'objet.

Note : Pour assortissant des produits avec la fuite détectée : 1. sortez un objet et laissez un objet. 2. continuez d'examiner un objet est parti dans la chambre selon la méthode normale d'opération. Ce cycle continue jusqu'à ce qu'un objet disjoint spécifique soit détecté.

Paramètres
