PLC d'Omron de détecteur de l'équipement d'essai de fuite d'hélium de composants de réfrigération 2g/year Inficon

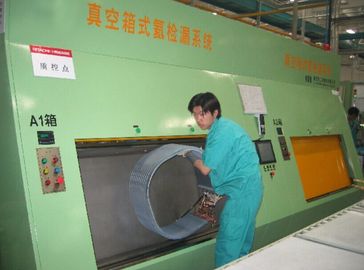

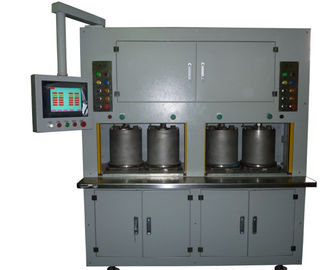

Automatiquement système de test de fuite d'hélium de puits à dépression pour des pièces de réfrigération

On l'exige pour être fuite librement pour les chaleur-échangeurs, les valves, les réservoirs et les autres les pièces d'autre de réfrigération. Car là pourrait avoir des défauts de soudure, il est nécessaire de faire l'essai d'étanchéité devant ensemble de produit. La solution normale est système de test automatique de fuite d'hélium de puits à dépression, la fuite intégrale serait examinée rapidement et avec précision.

Examinez le concept

• Chargez le gaz à haute pression dans le produit pour l'essai d'étanchéité brut et l'essai de preuve ;

• Evacute le puits à dépression.

• Gaz de conduit du produit.

• Évacuez le produit et chargez l'hélium dans le produit.

• Examinez le signal d'hélium du puits à dépression par le détecteur de fuite pour le bon juge de fuite.

• Récupérez l'hélium du produit.

Spécification technique :

• Durée de cycle : 30s/s. (pour la référence, exigé par le client)

• Taux de fuite : 1.0E-5mbar.l/s (2g/a approprié R134a) (pour la référence, exigé par le client)

• Pressre d'essai : 8-42bar (pour la référence, exigé par le client)

Parties principales de système

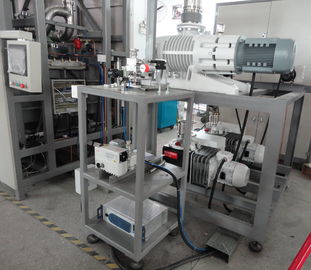

• Pompe à vide : Leybold

• Capteur de vide : Inficon

• Détecteur de fuite d'hélium : Inficon

• Capteur de Presure : GE

• Vanne électromagnétique : Burkert

• PLC : Omron

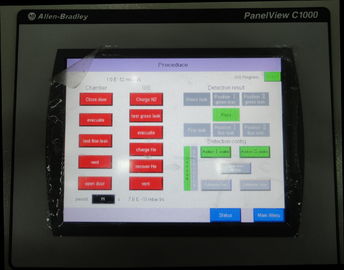

• HMI : Omron

• Unité de récupération d'hélium : HJ
