L'information produit :

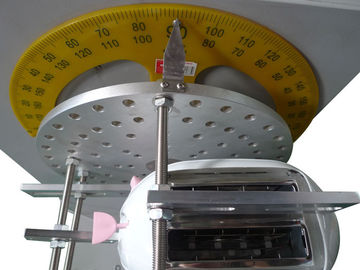

Cet appareillage d'essai vérifie la protection de la corde d'approvisionnement où il entre dans l'appareil. Il répond à l'exigence standard IEC60335-1 de la clause 25,14. Les appareils ont fourni en corde d'approvisionnement qui sont déplacés tandis qu'en fonction seront construits de sorte que la corde d'approvisionnement soit en juste proportion protégée contre excessif fléchissant où elle entre dans l'appareil. Ceci ne s'applique pas pour des appareils avec les bobines automatiques de corde.

Les appareils ont fourni en corde d'approvisionnement qui sont déplacés tandis qu'en fonction seront construits de sorte que la corde d'approvisionnement soit en juste proportion protégée contre excessif fléchissant où elle entre dans l'appareil.

Note 1 : Ceci ne s'applique pas aux appareils avec les bobines automatiques de corde qui sont examinées par 22,16 à la place.

La conformité est vérifiée par l'essai suivant qui est effectué sur un appareil ayant un membre de oscillation suivant les indications du schéma 8.

La partie de l'appareil qui inclut l'ouverture d'admission est fixée au membre de oscillation de sorte que, quand la corde d'approvisionnement est au milieu de son voyage, l'axe de la corde où elle entre dans la garde ou l'admission de corde est verticale et traverse l'axe de l'oscillation. L'axe principal de la section des cordes plates sera parallèle à l'axe de l'oscillation.

La corde est chargée de sorte que la force appliquée soit :

10 N, pour des cordes ayant une section transversale nominale dépassant 0,75 millimètres de ² ;

5 N, pour d'autres cordes.

La distance X, suivant les indications du schéma 8, entre l'axe de l'oscillation et le point où la corde ou la garde de corde entre dans l'appareil, est ajustée de sorte que quand le membre de oscillation se déplace sur sa gamme complète, la corde et la charge font le mouvement latéral minimum.

Le membre de oscillation est déplacé par un angle de 90° (45° des deux côtés de la verticale), le nombre de flexings pour le type attachements de Z étant 20000 et pour d'autres attachements 10000. Le taux de fléchissement est 60 par minute.

Note 2 : Un fléchissement est un mouvement de 90°.

La corde et ses pièces associées sont tournées par un angle de moitié du nombre 90°after de flexings, à moins qu'une corde plate soit adaptée.

Pendant l'essai, les conducteurs sont fournis à la tension évaluée et chargés avec le courant évalué de l'appareil.

Note 3 : Le courant n'est pas passé par le conducteur de mise à la terre.

L'essai ne résultera pas dedans

1. Un court-circuit entre les conducteurs ;

2. Une rupture de plus de 10% des brins de tout conducteur ;

3. Séparation du conducteur de son terminal ;

4. Se desserrer de toute garde de corde ;

5. Dommages à la corde ou à la garde de corde qui pourraient altérer la conformité à cette norme ;

6. Brins cassés perçant l'isolation et devenant accessibles.

Paramètres techniques :
