Équipement de test du CEI de 4 de PCs de prise appareillages d'essai pour l'effort latéral

Équipement de test du CEI de 4 de PCs de prise appareillages d'essai pour l'effort latéral

Détails de produit :

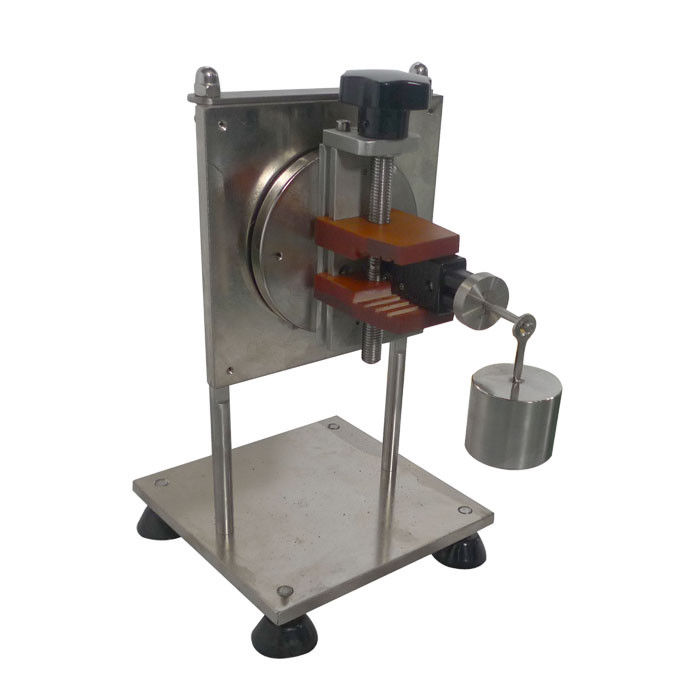

L'appareil se conforme au niveau IEC60884-1 de la figure 13 de la clause 13,14. Il convient à vérifier la prise qui le courant évalué n'est pas plus grand que 16A et la tension n'est pas plus grande que 250V. Son principe est de voir s'il y aura n'importe quels dommages à la prise dans le sens standard quand l'insertion d'appareils électriques à la prise et lui donne l'effort transversal.

Paramètres techniques :

Référez-vous au niveau IEC60884-1 de la clause 13,14, convenez aux prise-débouchés ayant des estimations pas davantage que 16A et 250V, conformité est vérifié à l'aide du dispositif représenté sur le schéma 13.

Configuration commune :

Prise : 4 PCs (conformez-vous à la norme mexicaine : NMX-J-163-ANCE-2004 « CÂBLANT DEVICES-CONFIGURATIONS » POUR DES CONFIGURATIONS : C1.1, C1.2, C1.5 et C1.9).

Poids de coup : 5N*1pc.

Méthode d'essai :

1. Avant que la première utilisation, utilisateur devrait être au courant des normes appropriées pour plus efficace et approprié utilisant l'appareillage d'essai et accomplir l'essai.

2. Chaque spécimen est monté sur une surface verticale avec l'avion par les prise-contacts horizontaux. Le dispositif alors est entièrement engagé et un poids est accroché là-dessus tels que la force exercée est 5 N.

3. Le dispositif est enlevé après 1 minute et le montage de support est tourné 90°, puis continue l'essai. L'essai devrait être traité quatre fois (vers le haut, de vers le bas, gauche droit, traitant un essai dans chaque direction). Le montage de support devrait être 90°after tourné chaque engagement.

4. Le dispositif ne deviendra pas désengagé du prise-débouché pendant l'essai.

5. Après les essais, les prise-débouchés ne montreront aucun dommage dans le sens de cette norme.
