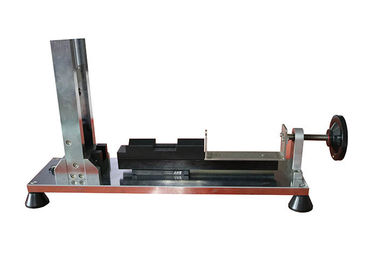

Machine d'essai d'impact de dispositif de calibrage pour le marteau à ressorts d'impact

Machine d'essai d'impact de dispositif de calibrage pour le marteau à ressorts d'impact

  • Machine d'essai d'impact de dispositif de calibrage pour le marteau à ressorts d'impact
  • Machine d'essai d'impact de dispositif de calibrage pour le marteau à ressorts d'impact
  • Machine d'essai d'impact de dispositif de calibrage pour le marteau à ressorts d'impact
  • Machine d'essai d'impact de dispositif de calibrage pour le marteau à ressorts d'impact
Machine d'essai d'impact de dispositif de calibrage pour le marteau à ressorts d'impact
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: HongCe
Certification: TUV、ITS、CSA、BV、SGS 、CNAS(cost additional)
Numéro de modèle: CSH-1
Conditions de paiement et expédition:
Quantité de commande min: 1 jeu
Prix: Negotiatable
Détails d'emballage: contreplaqué
Délai de livraison: 25 jours
Conditions de paiement: T/T.
Capacité d'approvisionnement: 15 ensembles par mois
Contact
Description de produit détaillée
Précision: 0.01J Gamme de mesure maximale: 0-2J
Énergie d'impact: Maximum 2J Pendule: Acier
Surligner:

équipement d'essai impact

,

Machine d'essai impact pendule

Machine d'essai d'impact de dispositif de calibrage pour le marteau à ressorts d'impact


L'information produit :

Le dispositif de calibrage pour le marteau de ressort est conçu et construit selon les conditions standard d'IEC60068-2-75 et de GB2423.55, il est employé pour le calibrage des appareils de contrôle de marteau de ressort entre 0 et 2 J.

Puisqu'il est difficile de mesurer directement l'énergie offerte du marteau calibré de ressort, le principe de calibrage de ce dispositif est en comparant l'énergie qui est calculée par la masse de la taille de pendule et de baisse.

La capacité la plus de haute résolution de ce dispositif est 0.01J. Le mécanisme de déclenchement est amélioré dans la conception, il peut maximum réduire l'affect de vibration sur l'essai quand le le bail de marteau de ressort, la tige de pendule et l'incidence aérospatiale sont faits d'acier importé de bonne qualité, de sorte que pour améliorer la précision et la stabilité du dispositif.




Paramètres techniques :

Exactitude

0.01J

La gamme de mesure maximum

0-2J

Énergie d'impact

Maximum 2J

Diamètre de cannelure de guide

51mm

La déperdition d'énergie du pendule

<0>

Distance de déclencheur

>30mm


Avis et entretien :

la tige du pendule 1.The ne peut avoir aucune oscillation avant l'appareil de contrôle de marteau de ressort est déclenchée.
2.Stop balançant la roue de libération après l'appareil de contrôle de marteau de ressort est déclenché
environnement 3.Operating : 25 ±5℃, la température 60-80%, empêchent la vibration.
4.Lubricant ne peut pas être ajouté sur la feuille de frottement de l'indicateur, si le besoin de nettoyer, satisfaire emploient l'alcool.

Procédure pour le calibrage des marteaux de ressort :

Principe B.1 de calibrage

Le principe de cette procédure de calibrage est de comparer l'énergie fournie par un marteau de ressort, il est difficile mesurer que directement, à l'énergie d'un pendule, calculée à partir de la sa masse et taille de la chute.



Construction B.2 du dispositif de calibrage

Le dispositif assemblé de calibrage est montré dans le chiffre B.1. Indépendamment du cadre, les pièces principales sont une incidence « a », un indicateur « b » d'entrave, un pendule « c », une base « d » de version et un dispositif « e » de version.

La pièce principale du dispositif de calibrage est le pendule « c » représenté sur le chiffre B.2. Au plus bas de gamme de ce pendule est fixé un ressort en acier avec les détails représentés sur le chiffre B.3. Le ressort est d'acier de ressort, n'exigeant aucun traitement spécial, et est rigidement fixé au pendule « c ».

La figure B.4 montre quelques pièces à grande échelle



Il convient noter que ce printemps est conçu pour les marteaux de calibrage de ressort ayant des caractéristiques comme défini dans le tableau 1 pour les valeurs d'énergie égales à ou moins de 1 J. Pour les marteaux de calibrage de ressort ayant des caractéristiques comme définies pour 2 J, le ressort du pendule du dispositif de calibrage devrait être d'une conception différente.



Afin d'obtenir des caractéristiques appropriées de frottement de l'indicateur, un morceau de tissu tissé épais est placé entre les surfaces métalliques de l'incidence, les fils de piano étant pliés de telle manière qu'une petite force soit exercée contre le tissu.

Puisque le dispositif de version est enlevé pendant le calibrage du dispositif de calibrage, le dispositif de version est fixé à la base de version à l'aide des vis.



Méthode B.3 de calibrage du dispositif de calibrage

Le calibrage du dispositif de calibrage est effectué à l'aide d'un élément saisissant « g » de calibrage pris d'un ressort-marteau, suivant les indications du chiffre B.5. Avant calibrage, le dispositif de libération est enlevé du dispositif de calibrage.



L'élément saisissant de calibrage est suspendu par quatre fils de toile « h » des points de suspension situés dans un plan horizontal, 2000 millimètres au-dessus du point de contact entre le pendule et l'élément saisissant de calibrage quand ce dernier est en sa position de repos. L'élément saisissant de calibrage est permis de balancer contre le pendule et le point de contact dans des conditions dynamiques, dirigent « k », sera pas plus de 1 millimètre au-dessous du point de contact en position de repos. Les points de suspension sont alors augmentés au-dessus d'une distance égale à la différence entre les deux points de contact.



Quand le système de la suspension est ajusté, l'axe de l'élément saisissant « g » de calibrage sera perpendiculaire à la surface d'impact du pendule « c » et l'élément saisissant de calibrage sera horizontal au moment de l'impact.



Quand l'élément saisissant de calibrage est en sa position de repos, le dispositif de calibrage est placé de sorte que le point « k » soit placé exactement à la tête de l'élément saisissant de calibrage.



Pour obtenir des résultats fiables, le dispositif de calibrage est rigidement fixé à un appui massif, par exemple à une partie structurelle d'un bâtiment.



La taille de la chute est mesurée au centre de la gravité de l'élément saisissant de calibrage et la mesure peut être facilitée à l'aide d'un dispositif de niveau liquide se composant de deux tubes de verre « j » qui sont reliés ensemble à l'aide d'un tuyau flexible. Un des tubes de verre est fixe et si avec une échelle « je ».



L'élément saisissant de calibrage peut être tenu en sa position supérieure au moyen d'un fil mince « m » qui, une fois rompu, cause la libération de l'élément saisissant de calibrage.



Pour mesurer le dispositif de calibrage, un cercle est tracé du plat d'échelle, derrière le centre de ce cercle coïncidant avec l'incidence du pendule et de son rayon étant tel que le cercle se prolonge à l'aiguille d'entrave. Sur ce cercle, les 0 J au zéro absolu représentés sur le chiffre B.6 sont marqués au point indiqué par l'aiguille d'entrave quand ce dernier est mis en contact avec le pendule en position de repos.



Le calibrage est fait avec de l'énergie d'impact de 1 J, qui est réalisé avec une taille de la chute de 408 millimètres de ± 1 millimètre, avec un élément saisissant de calibrage de 250 G.



Le point du plat d'échelle correspondant à 1 J est obtenu en permettant le calibrage suspendu à l'élément saisissant de balancer contre le point « k » le ressort du pendule. Après avoir frappé le pendule, l'élément saisissant de calibrage ne se déplacera pas. L'opération est répétée au moins 10 fois et le 1 point de J est la moyenne des indications de l'aiguille d'entrave.



Les autres pintes de l'échelle sont alors déterminées comme suit :

a) Une ligne droite est tracée par le centre du cercle et des 0 points de J ;

b) La projection orthogonale du 1 point de J sur cette ligne est indiquée par P ;

c) La distance entre les points 0 J et P est divisée en 10 parts égales ;

d) Par chaque point de division, une ligne est perpendiculaire dessinée à la ligne 0 JP ;

e) Les intersections entre ces lignes et le cercle correspondent aux valeurs de l'énergie d'impact égales à 0,1 J ; 0,2 J ; jusqu'à 0,9 J.

Le même principe peut être employé pour prolonger l'échelle au delà du 1 point de J. La division du plat d'échelle « f » est montrée dans le chiffre B.6.



Utilisation B.4 du dispositif de calibrage

Le marteau de ressort à calibrer est mis dans la base de version et est puis actionné trois fois à l'aide du dispositif de version ; il ne sera pas sorti manuellement.



Pour chaque opération, l'élément saisissant du marteau de ressort à calibrer est tourné en position différente. La valeur moyenne des trois lectures sur le dispositif de calibrage est prise pour être la valeur réelle de l'énergie d'impact du spécimen.

Machine d'essai d'impact de dispositif de calibrage pour le marteau à ressorts d'impact 0
Machine d'essai d'impact de dispositif de calibrage pour le marteau à ressorts d'impact 1
