Détails sur le produit:
Conditions de paiement et expédition:
|
Objet d'essai: | Câbles flexibles réalisés | la norme: | IEC60245-1, IEC60245-2 |
---|---|---|---|
test: | Fléchissement de l'essai | Chargement actuel: | 0-25A |
Chargement de tension: | 0-400V | Vitesse d'essai: | 0.33m/S |
Distance d'essai: | 1000±20mm | Noyaux appropriés: | 2-18 |
Section transversale nominale: | 0.2~4mm2 | Diamètre des poulies: | 3 morceaux, 60, 80, 120, 160, 200 pour des options |
Surligner: | appareil de contrôle de cable électrique,appareil de contrôle de fil électrique |

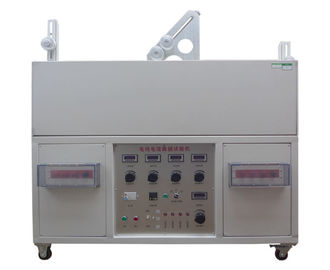

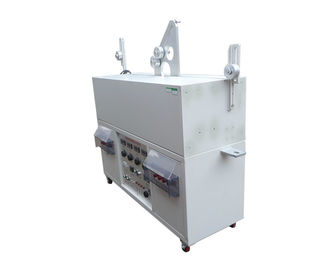

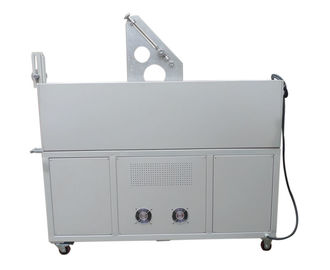

Câbles flexibles fléchissant l'appareil de contrôle HDX1302
Objet d'essai | Câbles flexibles réalisés |
Essai | Fléchissement de l'essai |
Standard | IEC60245-1, IEC60245-2 le schéma 1 |
Chargement actuel | 0-25A |
Chargement de tension | 0-400V |
Vitesse d'essai | 0.33m/S |
Distance d'essai | 1000millimètres |
Noyaux appropriés | 2-18 |
Section transversale nominale | 0.2~4mm2 |
Diamètre des poulies | 3 morceaux, 60, 80, 120, 160, 200 pour des options |
Poids combinés | 0.5kg, 1kg, 1.5kg, 2kg, 2.5kg, 3kg, 3.5kg, 4kg, 6kg, 7.5kg, 8kg |
Essai de défaut | Interruption actuelle, court-circuit entre les conducteurs, essai et court-circuit entre la poulie. |
Alimentation d'énergie | 220VAC 50Hz |
Description :
Ce dispositif est utilisé pour vérifier la force mécanique des câbles flexibles réalisés. Cet essai ne s'applique pas aux câbles flexibles avec des noyaux de section transversale nominale plus grands que 4mm2 et aux câbles faisant étendre plus de 18 noyaux dans plus de deux couches concentriques.
Selon IEC60245-1 le caoutchouc standard a isolé des tensions câble-évaluées jusqu'à 450/750 V-partie 1 : Les conditions générales, IEC60245-2 le caoutchouc de la figure 1 de la clause 3,1 ont isolé des tensions câble-évaluées jusqu'à 450/750 V-partie 2 : Examinez les méthodes.
Échantillon d'essai : Câbles flexibles réalisés.
Caractéristique : Cet appareil de contrôle de câble se compose d'un transporteur C (voir IEC60245-2 le schéma 1), un système d'entraînement pour le transporteur et les quatre poulies pour chaque échantillon de câble à examiner. Le transporteur C soutient deux poulies A et B, qui sont du même diamètre. Les deux poulies fixes, à l'un ou l'autre d'extrémité de l'appareil, peuvent être d'un diamètre différent des poulies A et B, mais chacune des quatre poulies sera ainsi arrangé qui l'échantillon est horizontal entre elles. Le transporteur fait des cycles (en avant et les mouvements arrière) au-dessus d'une distance de 1 m approximativement à une vitesse constante de 0,33m/s entre chaque inversion de la direction du mouvement. Un échantillon de câble flexible environ 5 m de long sera étiré au-dessus des poulies, chaque extrémité étant chargée avec un poids. La masse de ce poids et le diamètre des poulies A et B sont donnés dans la table suivante.
