| Lieu d'origine: | La Chine |
| Nom de marque: | HongCe |
| Certification: | Calibration Certificate(cost additional) |
| Numéro de modèle: | HC-EV1 |
| Quantité de commande min: | 1 jeu |
|---|---|
| Prix: | Negotiatable |
| Détails d'emballage: | emballage standard d'exportation |
| Délai de livraison: | 15 jours |
| Conditions de paiement: | T/T, Paypal, D/A, Western Union, MoneyGram, L/C |
| Capacité d'approvisionnement: | 10 jeux par mois |
| Panneau de contrôle: | écran tactile de 7 pouces | Mode de contrôle: | Commande de moteur servo + de vis |
|---|---|---|---|
| Examinez le courant: | 400A | Station d'essai: | 3 stations |
| Surligner: | appareil de contrôle de prise électrique,appareil de contrôle électrique de prise |
||

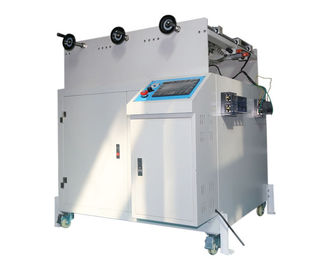

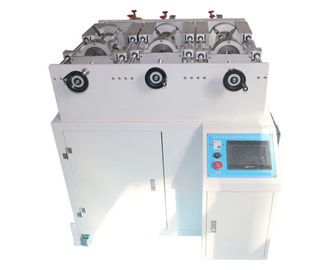

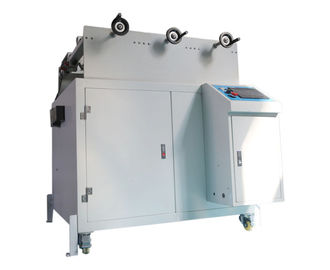

Machine d'essai de durée de prise et de prise de véhicule électrique d'écran tactile de 7 pouces
L'information produit :
Cette machine d'essai est manufacturée selon la condition standard du CEI 62196-1, il convient pour différents types de prise de véhicule électrique et l'essai de durée de prise, se conforment à la clause 22. Rupture du fonctionnement normal de capacité et de clause 23. Ce dispositif d'essai adopte le cadre en aluminium à haute teneur, le plat d'alliage d'aluminium, le guide, le moteur servo et la tige de vis, panneau d'opération d'écran tactile, facile à utiliser ; il peut se relier à la chambre de charge pour le cordon de secteur fléchissant l'appareil de contrôle LP-2 pour procéder courant et la tension, réalisent (tension évaluée, aucun courant de charge) le test cyclique chargé à vide de l'essai de insertion et se retirant et de non-rupture de mode de court-circuit.
La présente partie d'IEC62196 s'applique aux prises, aux prise-débouchés, aux connecteurs, aux admissions et aux câbles équipés pour des véhicules électriques, destinés à l'utilisation dans les systèmes de remplissage conducteurs qui des moyens incorporés de contrôle, avec une tension évaluée d'opération ne dépassant pas :
C.A. de 690 V, 50-60 hertz, à un courant évalué ne dépassant pas 250 A ;
C.C de 600 V., à un courant évalué ne dépassant pas 400 A ;
Ces accessoires et câbles équipés sont prévus pour être utilisés pour des circuits spécifiques dans IEC61851-1 qui fonctionne à différentes tensions et fréquences et qui peut inclure des signaux d'ELV et de communication.
Ces accessoires et câbles équipés doivent être employés dans une température ambiante de entre -30℃ et +50℃. Dans quelques pays, d'autres conditions peuvent s'appliquer.
Ces accessoires sont prévus pour être reliés seulement aux câbles aux conducteurs d'en cuivre ou de cuivre-alliage.
Paramètres techniques :
| Nom d'article | Machine d'essai de durée de prise et de prise de véhicule électrique |
| Alimentation d'énergie | C.A. 220V 50HZ |
| Panneau de commande | écran tactile de 7 pouces |
| Mode de contrôle | Commande de moteur servo + de vis |
| Examinez le courant | 400A (appliqué par l'armoire de charge) |
| Station d'essai | 3 stations |
| Examinez les périodes | 10000 fois, peuvent être placées |
| insérez et retirez la vitesse | (0.8±0.1) m/s (peut être préréglé) |
| Choisissez la course | ≧50mm |
| Cycle et temps de conduction | Le connecteur de prise ou de véhicule est inséré dans et retiré de l'admission de prise-débouché ou de véhicule à un taux de 7,5 courses par minute, le temps 2-4s, une insertion de contact électrique ou se retirent en tant que course, une course d'insertion et on retirent la forme de course un cycle |
| Bride | 3 ensembles, bride d'universel de coupleur |
| Taille | 1000 x 690 X390 pour la référence |
Clause 22. Rupture de la capacité
Les accessoires de la clause 22,1 destinés à l'interruption actuelle (faisant et se cassant sous la charge) auront à capacité de rupture appropriée.
Note : Les accessoires ont évalué le C.A. de 250 A. Ou le C.C de 400 A sont évalué pour déconnecter l'utilisation seulement, pas pour l'interruption actuelle, et sont prévus pour être employés avec un système de circuit de pilote de contrôle et enclenchent fourni en tant qu'une pièce de l'équipement ou partie de l'EV. Ces accessoires ne sont pas identifiés en tant qu'étant pour l'interruption actuelle.
La conformité est vérifiée en examinant les accessoires complémentaires de accouplement selon 22,2.
La clause 22,2 position "TEST" sera horizontale ou, sinon possible, comme dans l'utilisation normale.
Le connecteur de prise ou de véhicule est inséré dans et retiré de l'admission de prise-débouché ou de véhicule à un taux de 7,5 courses par minute, ou au taux recommandé par le fabricant, celui qui est moins. La vitesse de l'insertion et de la séparation du connecteur de prise ou de véhicule sera (0.8±0.1) m/s.
La mesure de la vitesse est faite en enregistrant l'intervalle du temps entre l'insertion ou la séparation des contacts de canalisation et l'insertion ou la séparation du contact de mise à la terre. Relativement à la distance.
Des contacts électriques seront maintenus pour pas plus de 4 s et aucun moins de 2 S.
Fonctionnement normal de la clause 23
23,1 les accessoires résisteront, sans usage excessif ou tout autre effet néfaste, les contraintes mécaniques, électriques et thermiques se produisant dans l'utilisation normale.
La conformité est vérifiée en examinant n'importe quel accessoire avec un nouvel accessoire complémentaire.
23,3 pendant l'essai, aucun courber soutenu ne se produira.
Après l'essai, les échantillons montreront :
Aucun usage altérant l'utilisation supplémentaire de l'accessoire ou de son couplage éventuel ;
Aucune détérioration des clôtures ou des barrières ;
Aucun dommages aux trous d'entrée pour les contacts de prise qui pourraient altérer le travail approprié ;
Aucun se desserrer des connexions électriques ou mécaniques ;
Aucune infiltration de matériau d'étanchéité ;
La continuité entre le signal de accouplement et les contacts pilotes sont maintenues.
