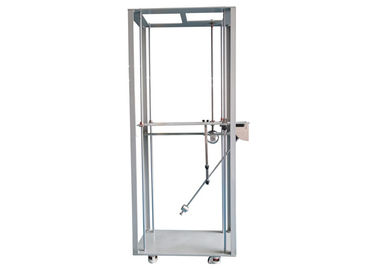

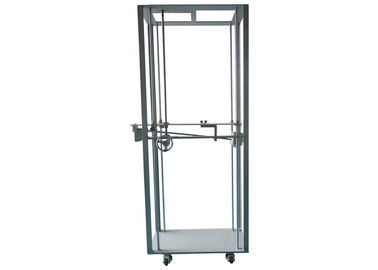

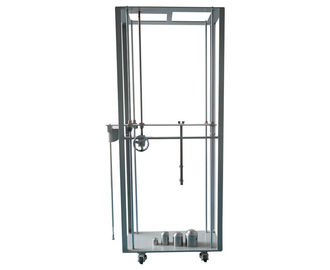

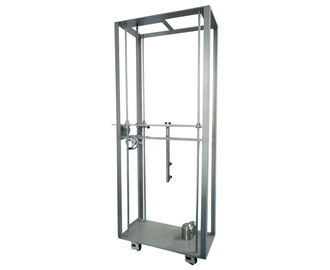

Appareillage de oscillation d'essai de marteau au choc d'essai de pendule durable de machine

Durable Impact Testing Machine Pendulum Swinging Hammer Test Apparatus
Durable Impact Testing Machine Pendulum Swinging Hammer Test Apparatus Durable Impact Testing Machine Pendulum Swinging Hammer Test Apparatus Durable Impact Testing Machine Pendulum Swinging Hammer Test Apparatus Durable Impact Testing Machine Pendulum Swinging Hammer Test Apparatus Durable Impact Testing Machine Pendulum Swinging Hammer Test Apparatus

Image Grand :  Appareillage de oscillation d'essai de marteau au choc d'essai de pendule durable de machine

Détails sur le produit:

Lieu d'origine: La Chine
Nom de marque: HongCe
Certification: Calibration Certificate(cost additional)
Numéro de modèle: HC9921

Conditions de paiement et expédition:

Quantité de commande min: 1 jeu
Prix: Negotiatable
Détails d'emballage: emballage standard d'exportation
Délai de livraison: 15 jours
Conditions de paiement: T/T, Paypal, D/A, Western Union, MoneyGram, L/C
Capacité d'approvisionnement: 10 jeux par mois
Description de produit détaillée
Angle de tige de pendule: 0-90 ° réglable, affichage d'échelle Longueur de tige de pendule: 1000mm
Élément saisissant: 5J, 10J, 20J, 50J Taille d'impact: 200mm~1200mm réglables
Surligner:

équipement d'essai impact

,

Machine d'essai impact pendule

appareillage de oscillation d'essai de marteau de pendule de machine d'essai au choc de 90J IEC60068-2-75





L'information produit :

L'appareillage d'essai est conçu et fabriqué selon les conditions d'IEC61439-1 : 2009, IEC62262 : la clause 2002 6 et l'IEC60068-2-75, il s'applique pour examiner le degré mécanique de force de collision quand les coquilles de matériel électrique se heurtent les objets externes.



Le cadre de ce dispositif est soudé par l'acier inoxydable, la structure est compacte et durable. Les supports peuvent être ajustés en haut et en bas, et l'angle d'impact est le ° 0-90 réglable, l'appareillage entier d'essai est facile à être utilisé.



Paramètres techniques :

1 Angle de tige de pendule 0-90 ° réglable, affichage d'échelle
2 Longueur de tige de pendule 1000mm

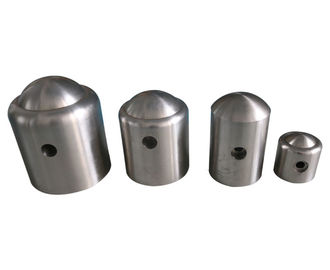

3 Élément saisissant 5J, 10J, 20J, 50J (90J part le même élément saisissant de 50J), un de chacun
4 Taille d'impact 200mm~1200mm réglables



Énergie d'impact, la masse équivalente et diagramme de taille de baisse :

Energy/J 5 10 20 50
La masse équivalente kilogramme (±2%) 1,7



5

5 10
Taille de la chute mm±1% 300 200 400

500



Principes mécaniques :

Cet appareil est conçu et fabriqué selon le CEI 60068-2-75, l'embout avant de la tige de pendule est relié aux éléments saisissants, ajuste la tige de pendule sur une certaine taille et libère elle, puis l'oscillation de tige de pendule librement pour effectuer la surface témoin d'essai dans un secteur de définition. Les différents éléments saisissants de la masse équivalente correspondent à différentes énergies d'impact, et s'appliquent à l'essai de force différent de clôture de matériel électrique.



Procédures d'essais :

1. Déplacez l'appareillage d'essai à l'emplacement approprié avant l'échantillon d'essai, ajustez les vis moulues pour faire l'appareillage d'essai placé de niveau, actuellement, l'appareillage d'essai est soutenu par les vis moulues et les roulettes sont outre de la terre.

2. Installez l'élément saisissant approprié selon l'énergie saisissante requise sur la tige de pendule.
Méthode d'installation et de remplacement : Vissez le boulon fixe, vissez l'élément saisissant choisi sur la tige de pendule, puis serrez les boulons.

3. Déplacez l'appareil de contrôle à la position appropriée où l'échantillon doit être examiné, ajustent la roulette pour faire la bulle horizontale en position centrale, assurent l'appareil de contrôle sur la terre de niveau et l'au sol rigide de contact de roulettes.

4. Ajustez le volant de commande en hausse pour faire à l'alignement saisissant d'élément la remarque d'impact, serrez le boulon fixe du guide pour fixer le dispositif de levage.

5. Ajustez la tige de pendule sur la taille requise de l'élément saisissant, mettez la tige de pendule dans la bride de libération, l'utilisateur peut ajuster la tige de pendule selon l'échelle de cadran et l'affichage d'échelle sur le plateau démontable.

6. L'élément saisissant effectuera l'échantillon quand la goupille de version est sortie.

Remarque : Évitez le re-impact.

7. Pour l'essai différent les conditions satisfont remplacent l'élément saisissant selon les étapes ci-dessus. Note : En examinant l'élément saisissant de 50J utilisez svp la goupille de version sur la partie supérieure de la longue tige de version, en même temps, s'assurent svp que la goupille inférieure de version a été retournée.

Veuillez remplacer la tige courte de libération en examinant l'élément saisissant de 90J.
