| Lieu d'origine: | La Chine |
| Nom de marque: | HongCe |
| Certification: | Third party calibration (Cost additional) |
| Numéro de modèle: | HJAU019 |
| Quantité de commande min: | 1 jeu |
|---|---|
| Prix: | Negotiatable |
| Détails d'emballage: | contreplaqué |
| Délai de livraison: | 90 jours |
| examinez le produit: | Filtre sec | Quantité de puits à dépression: | 2 |
|---|---|---|---|
| Gaz de traceur: | hélium | Taux de fuite: | <1> |
| Examinez le cycle: | 120 chambres/heure | ||
| Surligner: | détection de fuite d'hélium,essai de fuite d'hélium |
||

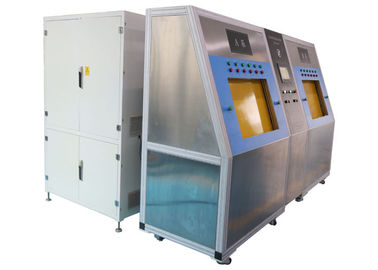

Système de test de fuite d'hélium de puits à dépression deux pour le filtre sec des véhicules à moteur
Ce système de test de fuite d'hélium est conçu selon le principe de base de la détection de fuite d'hélium, l'hélium est employé comme gaz de traceur, l'hélium est versé dans l'objet dans le puits à dépression, et le détecteur de fuite d'hélium peut alors exactement et rapidement juger la fuite de l'objet.
Paramètres techniques
| Nom des produits | Filtre sec |
| Taille de puits à dépression | L 700mm * W 450mm * H 230mm |
| Quantité de puits à dépression | 2 |
| Gaz à haute pression pour la fuite brute | MPA 4 (réglable de haut en bas) |
| Gaz de traceur | Hélium |
| Point de rejet | Taux de fuite <1> |
| Pression d'hélium pour indiquer la fuite | 3.6Mpa (réglable de haut en bas) |
| Examinez le cycle | 120 chambres/heure |

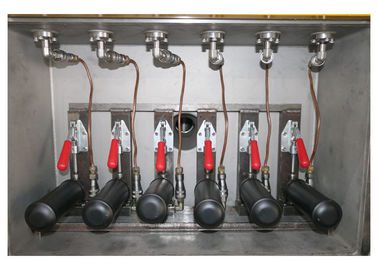

Tuyaux et joints scellés intégrés de puits à dépression
(1) chambre a 6 morceaux d'évacuation et de tuyautages de remplissage (3 ensembles y compris de joints)
(2) tuyau est individuellement commandé
Description de processus de travail :

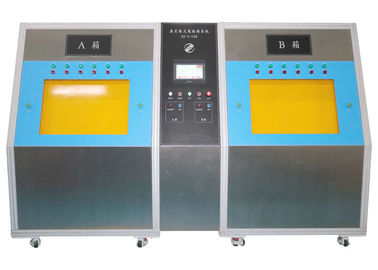

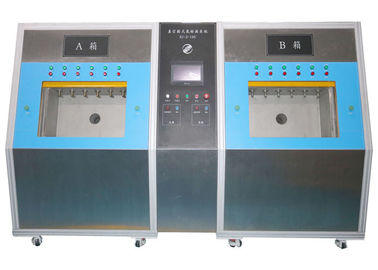

Le système a le puits à dépression 2, la tringlerie de travail de 2 chambres, place d'opérateur les produits dans les chambres à vide et les relie aux joints rapides, ensuite qui appuient sur les boutons de porte-fin pour fermer les portes, les débuts de cycle de détection. Il y a les protecteurs discordants des deux côtés des portes de vide, quand la fin d'opérateur les portes, s'assurent svp qu'il n'y a aucun objet dans le secteur de porte pour influencer des mouvements de porte.
Une fois qu'un de la porte de chambre est fermé, le cycle de détection de cette chambre commence. En ce moment, l'opérateur peut aller à l'autre chambre pour l'opération.
Examinez le processus de cycle :
- Produit manuel de joint avec le montage à l'intérieur de la chambre d'essai.
- Fermeture de la chambre.
- Évacuation de la chambre à une valeur de vide appropriée à l'essai d'étanchéité avec le spectromètre de masse. Pendant l'évacuation de la chambre, le système exécutera les essais suivants sur les produits :
- Délabrement de pression pour indiquer les fuites brutes ;
- Décharge de pression et évacuation de produits ;
- Atteignant une valeur de vide appropriée au transfert, c'est de mettre le spectromètre de masse dans la communication avec la chambre d'essai.
- Lecture du fond, qui est l'hélium résiduel dans la chambre d'essai.
- Pressurisation des produits avec de l'hélium.
- Essai d'étanchéité avec le spectromètre de masse.
- Ventilation de la chambre d'essai (retour à la pression atmosphérique), récupération d'hélium des produits à une pression spécifique (dépendez des paramètres choisis et de l'évacuation finale des produits).
- Ouverture de la chambre
- Le manuel décharge des produits.
