Lieu d'origine: | La Chine |
Nom de marque: | HongCe |
Certification: | Third part calibration certificate(cost additional) |
Numéro de modèle: | HT-I02 |
Quantité de commande min: | 1 jeu |
---|---|
Prix: | Negotiatable |
Détails d'emballage: | contreplaqué |
Délai de livraison: | 20 jours ouvrables |
Conditions de paiement: | T/T. |
Capacité d'approvisionnement: | ensemble 20 par mois |
Objet d'essai: | Clôtures | la norme: | LE CEI 60529, EN 60529 |
---|---|---|---|
test: | Protection | Examinez le diamètre de doigt: | 12 mm |
Poignée ou cloison: | Isolant | Examinez la force: | 10n |
Surligner: | Testeur étanche,matériel test matériel |

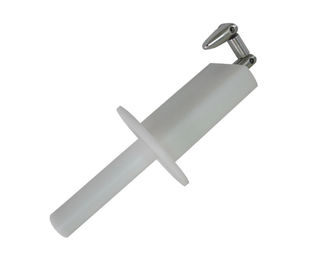

Examinez la sonde B HT-I02 de doigt
Description :
Cette sonde est prévue pour vérifier la protection de base contre l'accès aux pièces dangereuses. Elle est également employée pour vérifier la protection contre l'accès avec un doigt.
Confirmez aux normes :
LE CEI 60529 IP2X ;
EN 60529 IP2X ;
Figure 2 du CEI 61032 ;
Figure 2A du CEI 60950 ;
Le CEI 60884-1 ;
Le CEI 60335 ;
UL507, UL1278 le schéma 8,4 et ainsi de suite.
Échantillon d'essai : Pièces vivantes de clôture facilement accessible ou pièces mécaniques.
Caractéristique : Cette sonde de doigt d'essai se compose du dito, du doigt, de la base et de la poignée isolée qui simule les caractéristiques de la main humaine. Elle a deux joints mobiles, qui peuvent être courbés à 90°. Personnalisable : elle peut être employée pour l'essai à chocs anti-électrique une fois équipée des prises de banane et du connecteur que l'on peut brancher d'amphenol à l'extrémité de la poignée, ou utilisée pour l'essai de protection de clôture quand trou fileté ouvert de M6 à l'extrémité de la poignée (liée au dynamomètre de traction et de poussée).
Paramètres techniques :
Modèle | HT-I02 | HT-I02A | HT-I02B | HT-I02T |

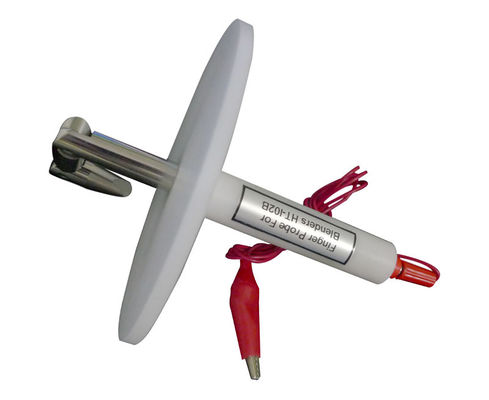

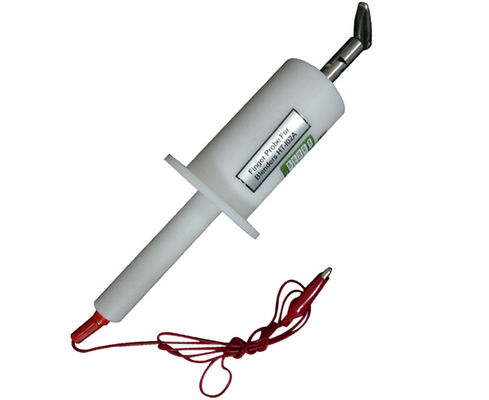

Nom | Doigt standard d'essai | Doigt circulaire d'essai de cloison | Grand doigt d'essai de cloison | Doigt standard d'essai avec la force |
Joint 1 | 30mm | 30mm | 30mm | 30mm |
Joint 2 | 60mm | 60mm | 60mm | 60mm |
Longueur de doigt | 80mm | 80mm | 100mm | 80mm |
Bout du doigt à dérouter | 180mm | 180mm | - | 180mm |
Cylindrique | R2 | R2 | R2 | R2 |
Sphérique | R4 | R4 | R4 | R4 |
Bout du doigt coupant l'angle biseauté | 37 degrés | 37 degrés | 37 degrés | 37 degrés |
Chandelle de bout du doigt | 14 degrés | 14 degrés | 14 degrés | 14 degrés |
Examinez le diamètre de doigt | 12mm | 12mm | 12mm | 12mm |
L'A-A sectionnent le diamètre | 50mm | 50mm | - | 50mm |
L'A-A sectionnent la largeur | 20mm | - | - | 20mm |
Diamètre de cloison | 75mm | 75mm | 125mm | 75mm |
Épaisseur de cloison | 5mm | 5mm | - | 5mm |

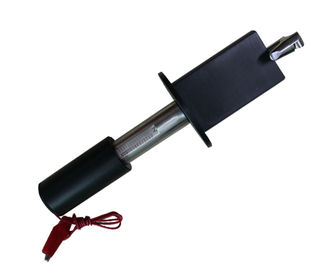

Force | - | - | - | Avec la force de 10N, 20N, 30N |
Norme appliquée | Le CEI 61032-1 | Le CEI 60335-1 | Le CEI 60335-2-14 | Le CEI 60529-1 |
