Lieu d'origine: | La Chine |
Nom de marque: | HongCe |
Certification: | Calibration Certificate(cost additional) |
Numéro de modèle: | HAI-1 |
Quantité de commande min: | 1 jeu |
---|---|
Prix: | Negotiatable |
Détails d'emballage: | contreplaqué |
Délai de livraison: | 30 JOURS |
Conditions de paiement: | L / C, T / T |
Courant de grève d'arc: | 33A | Tension de grève d'arc: | 220-240v |
---|---|---|---|
Vitesse courante d'électrode: | 254mm/s±25mm/s | Fréquence de grève d'arc: | 40times/min |
Surligner: | appareil de contrôle d'appareils électriques,équipement d'essai portatif d'appareils |

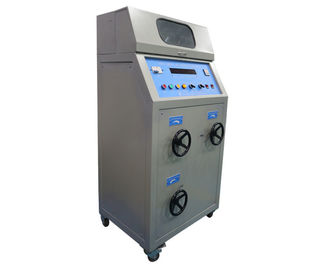

Appareil de contrôle à forte intensité d'allumage d'arc
HAI-1
Lancement de produit
Ce dispositif répond aux exigences standard de la clause 114, le CEI 60950-1, en 60950-1 des BS, BS 7002, etc. de l'UL 746A, de l'UL746C, de l'UL 498. Il convient à l'essai de résistance courbante des matériaux des produits, des appareils électroménagers et etc. électriques et électroniques. Le principe de fonctionnement est de simuler la fuite électrique sur l'isolateur qui peut être causé parmi différent polaire des pièces vivantes ou entre les pièces vivantes et les pièces (mises à la terre) au sol en métal. Il est employé pour mesurer et évaluer la représentation de résistance d'arc de l'isolateur sous la tension prescrite.
L'essayeur à forte intensité d'allumage d'arc adopte de doubles électrodes. Avec le courant spécifique (33A) et le facteur de puissance (COSφ0.5), selon une certaine vitesse de grève d'arc (254mm/s) et la fréquence de répétition (40 fois/minute), à plusieurs reprises grève d'arc à 200 fois sur la surface du spécimen. La grande représentation actuelle d'allumage d'arc (HAI) peut être évaluée selon que l'échantillon peut être mis à feu.
Paramètres techniques
Électrodes |
Électrode (statique) d'en cuivre de Ф3.5mm 30° Électrode (dynamique) d'acier inoxydable de Ф3.0mm 60° |
Courant de grève d'arc | 33A |
Tension de grève d'arc | 220-240V |
Vitesse courante d'électrode | 254mm/s±25mm/s |
Fréquence de grève d'arc | 40times/min |
Facteur de puissance | COSφ0.5 |
Examinez les périodes | 0-9999times |
Tension locale | 220VAC /60Hz, 15kVA |
Étapes fonctionnantes :

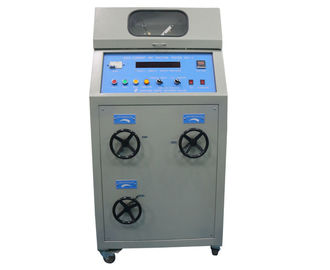

1.Functions de panneau
PUISSANCE : Mettez en marche le commutateur électrique et le dispositif est mis sous tension.
2.STOP/START : Pour cesser ou commencer à examiner ou corriger.
REMISE : Dégagez la valeur de déploiement actuelle des temps d'essai.
ACHÈVEMENT : Les alarmes de bruit et de lumière seront données après essai de l'achèvement.
AUTOMATIQUE : Exécutez l'essai automatiquement
MANUEL : Quand choisissez le mode manuel, le moteur peut démarrer fonctionner même l'opérateur ne presse pas le bouton marche, il est commode pour la correction.
ESSAI : Choisissez ce mode, le dispositif traitera l'essai normalement après correction.
CORRECTION : Sous le mode [AUTOMATIQUE], le bouton de presse [DÉBUT], tournent lentement les boutons pour ajuster le courant et la tension, jusqu'aux portées actuelles fonctionnantes 33A (220V-240V), et le facteur de puissance est très bien accordée à 0,50.
3. L'installation de l'échantillon d'essai

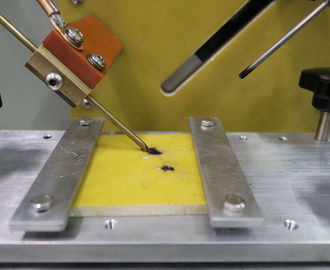

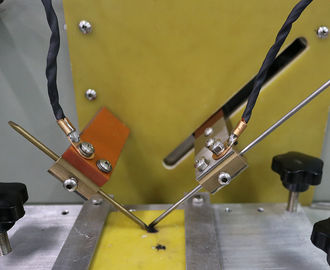

4.As montrés ci-dessous, quand le courant est coupé, fixent les 130 millimètres X 13 échantillon du millimètre X (2 ~12) millimètres au gabarit, ajustent la position de l'électrode de sorte que les deux électrodes soient sous un angle du ° 45 et en bon contact. La taille du spécimen peut être ajustée en ajustant les trois boulons de prune.
Quand installez les électrodes, doit fixer les vis serrent sur les montages d'électrodes, ou les électrodes tomberont.
